Техническое описание SeatsControl
3
Достоинства модуля:
1. Возможность реализации всех функций кресел BMW-7 (F01).
2. Простота подключения.
3. Оперативное обновление программного обеспечения (ПО).
4. При использовании аналоговых резистивных переключателей Nissan
дополнительной настройки не требуется.
5. Допускается использование различных типов переключателей для
управления подогревом и вентиляцией.
6. Надежность модуля:
• Устойчив к вибрациям за счет применения SMD - компонент в производстве
• При производстве используются компоненты класса Automotive, которые
применяются для изготовления электроники лучших мировых автопроизво-
дителей.
2. Описание модуля
Модуль имитирует основные сигналы шин CAN и LIN автомобиля BMW-7 (F01).
Один модуль (см. рисунок 1) позволяет подключить 2 передних или 2 задних
кресла.
Модуль активирует штатные функции кресел: массаж, вентиляция, подогрев,
память и регулировка положения.

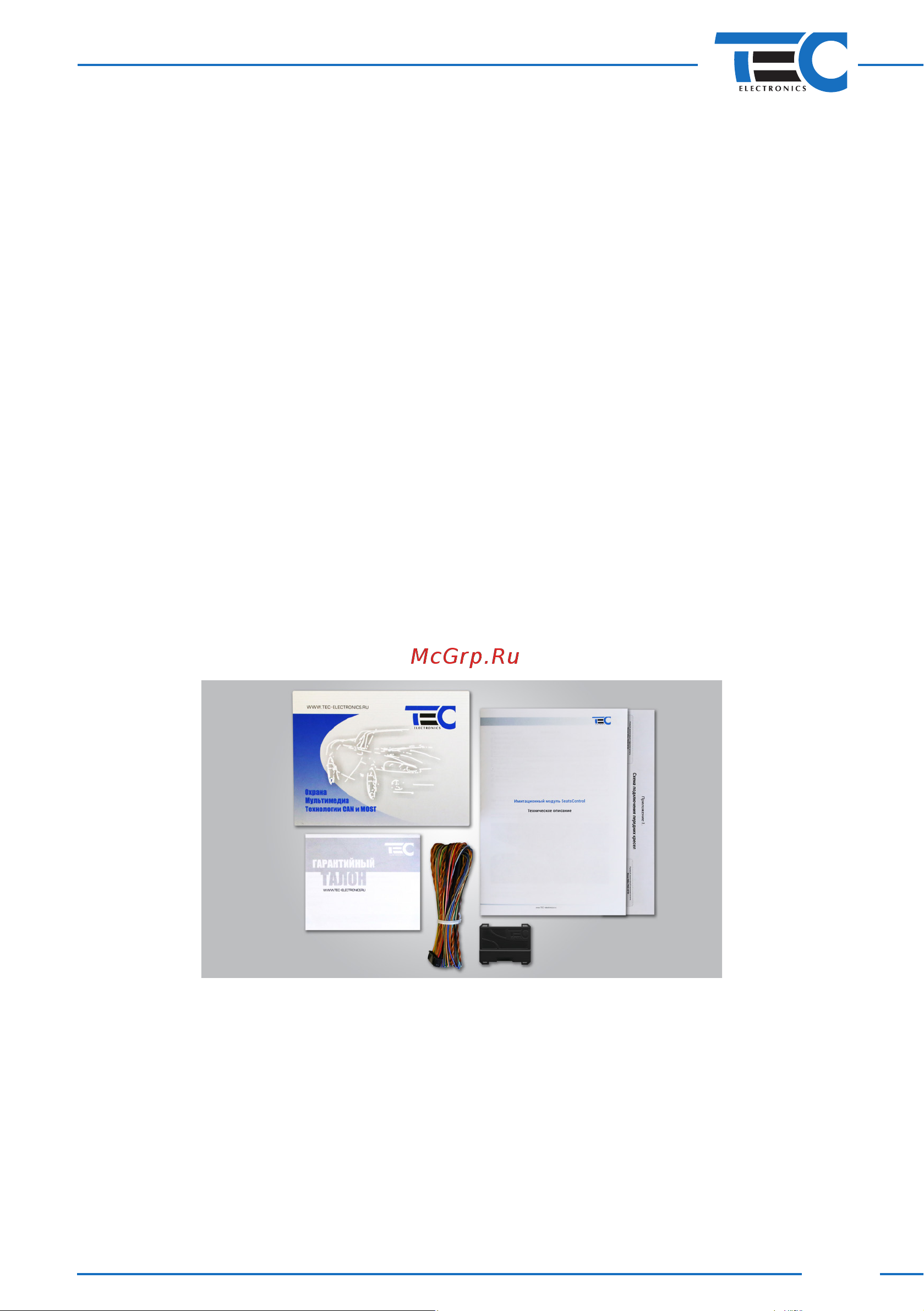

Рис. 1. Комплект поставки
Режимы работы модуля:
1. Активный:
• При наличии сигнала постоянного уровня на входах «Зажигание» и «АСС»
(аксессуары) работают все функции кресел
• При наличии сигнала постоянного уровня только на входе «АСС» работает
регулировка положения и память.
2. Режим пониженного энергопотребления.
Наступает через 25 секунд после пропадания сигнала постоянного уровня
на входах «Зажигание» и «АСС».
