Техническое описание SeatsControl
7
С помощью ПО TECprog осуществляется выбор типа переключателей и на-
стройка значений сопротивлений, а также выбор режима работы светодиодных
индикаторов функций прогрева и вентиляции, выбор яркости свечения индика-
торов для различных режимов.
Аналоговые резистивные переключатели
Аналоговый резистивный переключатель – разновидность аналогового ком-
мутатора, который должен иметь по три положения на подогрев и вентиляцию
(см. рисунок 5). В каждом положении между контактами «аналоговый вход» мо-
дуля и «масса» должно коммутироваться определенное сопротивление в преде-
лах от 200 Ом до 6 кОм.

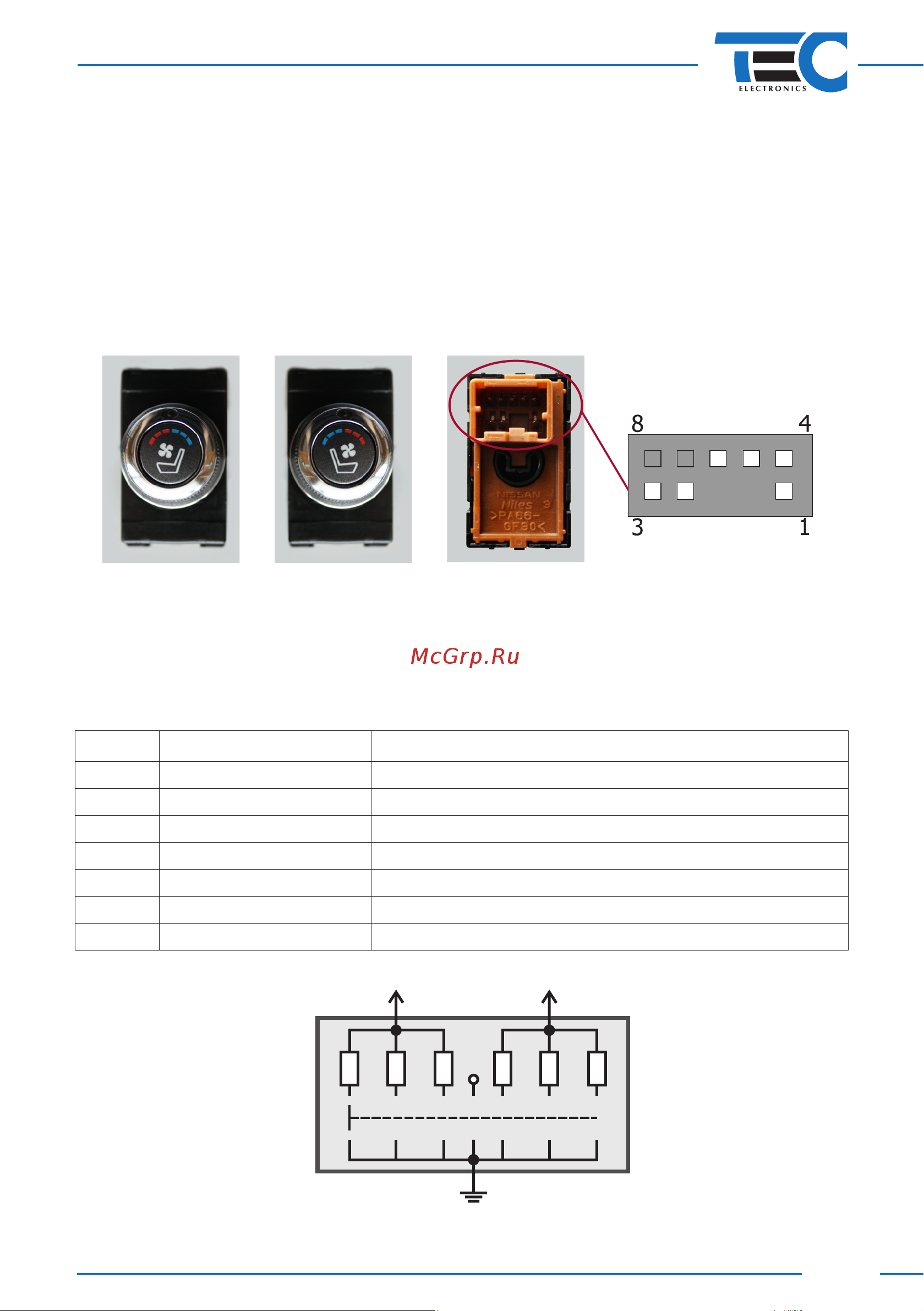

Рис. 4. Переключатель Nissan:
а) фото лицевой панели для водительского кресла Nissan 25170-1ME1C;
б) фото лицевой панели для правого переднего кресла Nissan 25170-1ME0C;
в) фото разъема Nissan 25170-1ME0C;
г) вид разъемов со стороны проводов
г) б) а)
в)
Таблица 3. Описание разъема переключателя Nissan
№ Тип Назначение
1 Масса –
2 Аналоговый выход Вентиляция
3 Аналоговый выход Подогрев
4 Вход (+) Светодиод режима вентиляции
5 Вход (+) Светодиод режима подогрева
6 Масса Светодиоды вентиляции и подогрева
7-8 – –
«Аналоговый вход модуля»
(управление вентиляцией)
R1 R2 R3
Выкл.
R4 R5 R6
«Аналоговый вход модуля»
(управление подогревом)
Рис. 5. Аналоговый резистивный переключатель
