Техническое описание SeatsControl
8
Нормально разомкнутые нефиксируемые кнопки
Необходимо подключить входы управления подогревом и вентиляцией кресла
к «массе» через любые нормально разомкнутые нефиксируемые кнопки (см. ри-
сунок 6).
Вход управления вентиляцией/подогревом кресла
R

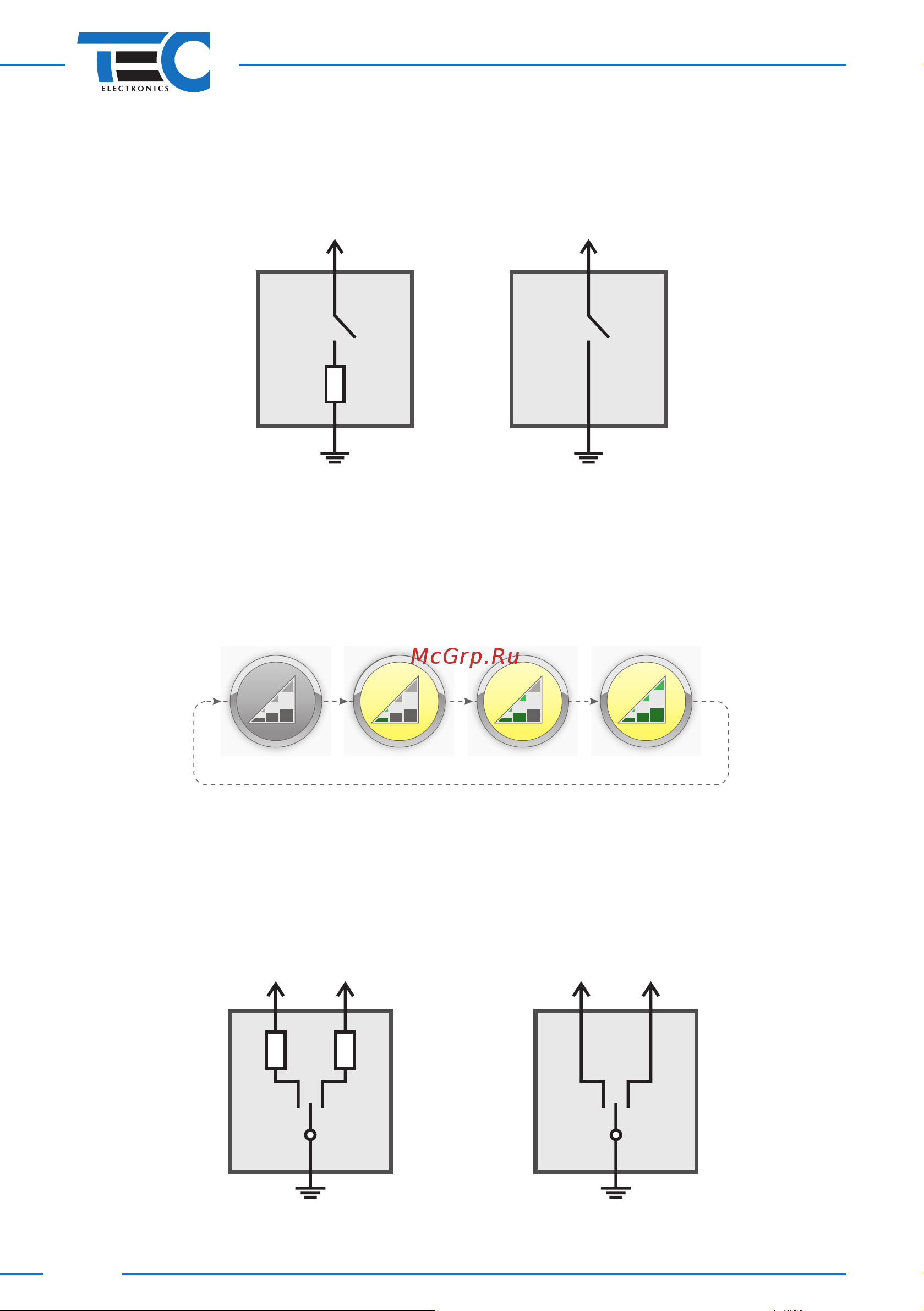

Рис. 6. Нормально разомкнутая нефиксируемая кнопка:
а) со встроенным резистором; б) без резистора
а) б)
В меню ПО TECprog нужно выбрать тип переключателей - «Нормально разом-
кнутая нефиксируемая кнопка» и при необходимости установить значения со-
противлений.
Изменение режима работы вентиляции/подогрева осуществляется последо-
вательным нажатием кнопки (см. рисунок 7).
Рис. 7. Схема работы режима работы вентиляции/подогрева
Off
Min Medium Max
Двухпозиционные переключатели без фиксации
При использовании данного типа переключателя (см. рисунок 8) одна из кла-
виш подключается к входу управления подогревом кресла (контакт 18, 21, рису-
нок 2, б); другая клавиша – к входу управления вентиляцией кресла (контакт 19,
22, рисунок 2, б).
R2R1
Вход управления
вентиляцией кресла
Вход управления
вентиляцией кресла
Вход управления
подогревом кресла
Вход управления
подогревом кресла
Рис. 8. Двухпозиционный переключатель без фиксации:
а) со встроенными резисторами; б) без резисторов
а) б)
