Техническое описание SeatsControl
4
3. Подключение
Модуль оснащен разъемом micro-USB (см. рисунок 2, а), который исполь-
зуется для настройки и обновления ПО. С его помощью модуль подключа-
ется непосредственно к компьютеру без дополнительных устройств. Для
осуществления настройки необходимо скачать с сайта www.tecel.ru (раздел
«Техподдержка») ПО TECprog.

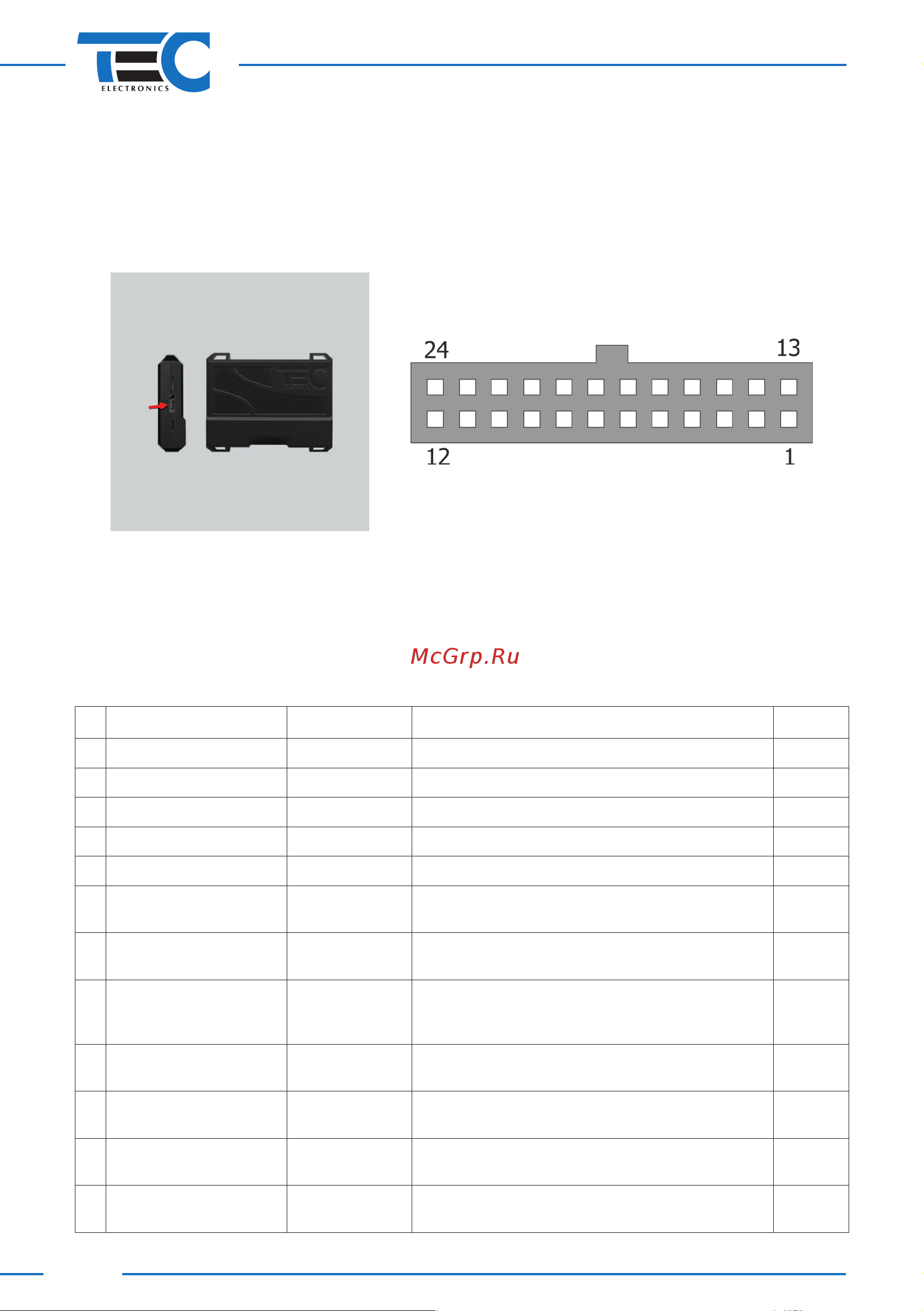

Рис. 2. Имитационный модуль SeatsControl:
а) фото; б) вид разъема со стороны проводов
micro-USB
а) б)
Назначение контактов разъема модуля описано в таблице 1.
Таблица 1. Назначение контактов разъема модуля
№ Цвет провода Тип Назначение Ток, мА
1 Черный Питание Масса –
2 Серый/зеленый LIN 1 Шина данных LIN1 –
3 Коричневый CAN Шина данных CAN-L –
4 – – – –
5 Желтый/красный Вход + «Зажигание»
1)
1,5
6 Серый/желтый Выход (+)
Выход для подключения светодиода
2)
.
Подогрев правого кресла
50
7 Розовый/черный Выход (+)
Выход для подключения светодиода
2)
.
Вентиляция правого кресла
50
8 Белый/черный
Аналоговый
вход
(масса)
Управление правым креслом.
Аналоговый переключатель
0,5
9 Серый/черный Выход (+)
Выход для подключения светодиода
2)
.
Подогрев левого кресла
50
10 Розовый/зеленый Выход (+)
Выход для подключения светодиода
2)
.
Вентиляция левого кресла
50
11 Зеленый/белый Выход (+)
Выход для подключения светодиода
2)
.
Массаж правого кресла
50
12 Зеленый/желтый Выход (+)
Выход для подключения светодиода
2)
.
Массаж левого кресла
50
