Техническое описание модуля TimeControl
4
Формирователь импульсов
В этом режиме модуль имеет 2 независимых ка-
нала. Замыкание входа приводит к формированию
импульса длительностью 1 секунда на соответ-
ствующем выходе. Импульс начинает формиро-
ваться в момент замыкания входа.
Пример использования: управление централь-
ным замком. Один канал используется для запира-
ния ЦЗ, второй — для отпирания.
Реакция модуля на выключение ACC:
• Если установлена реакция «выключение» или
«выключение с запоминанием состояния выходов», выходы немедленно выключаются.
• Если установлена реакция «доисполнение», то выходы тоже выключаются, но если
импульс начал формироваться до выключения ACC, то он формируется до конца.
При выключенном ACC модуль не реагирует на входные сигналы, независимо от того,
какая реакция запрограммирована.
При включении ACC на выходах всегда устанавливается выключенное состояние.
Зеркальный формирователь импульсов
В этом режиме используется оба выхода и один из входов модуля — вход 1 или вход 2,
в зависимости от выбранного алгоритма.
1-й алгоритм. Используется вход 1. При каждом замыкании входа 1 происходит формиро-
вание импульса длительностью 1 секунда попеременно то на первом, то на втором выходе.
Импульс начинает формироваться в момент за-
мыкания входа. Если импульс на каком-либо вы-
ходе еще не закончился, а вход 1 снова замкнули,
то в момент замыкания входа импульс на указанном
выходе прерывается и начинает формироваться
импульс на другом выходе. Таким образом, модуль
будет успевать реагировать на входные импульсы,
даже если они будут следовать чаще одного раза
в секунду.
Пример использования: с помощью модуля можно заменить 2 нефиксируемые кнопки
(или одну нефиксируемую трехпозиционную кнопку) включения и выключения какого-либо
устройства одной нефиксируемой кнопкой: при нажатиях на нее выходы модуля будут
попеременно формировать импульсы то на входе включения, то на входе выключения.
2-й алгоритм. Используется вход 2. При замыкании входа 2 на первом выходе происходит
формирование импульса длительностью 1 секунда; при размыкании входа 2 происходит
формирование импульса длительностью 1 секунда на втором выходе. Формирование им-
пульсов начинается в момент изменения состояния входа. Выходной импульс, который уже
начал формироваться, заканчивается в момент изменения состояния входа, независимо
от того, прошла или нет секунда с начала его формирования. Таким образом, модуль успе-
вает реагировать на изменения состояния входа 2, даже если они будут происходить чаще
1 раза в секунду.
Пример использования: с помощью модуля можно заменить две нефиксируемые кнопки
включения и выключения (или нефиксируемую трехпозиционную кнопку) одним двухпози-
ционным переключателем.
Реакции модуля на выключение ACC аналогичны реакциям в режиме «формирователь
импульсов».
Имитатор стробоскопов
Включенный имитатор стробоскопов формирует

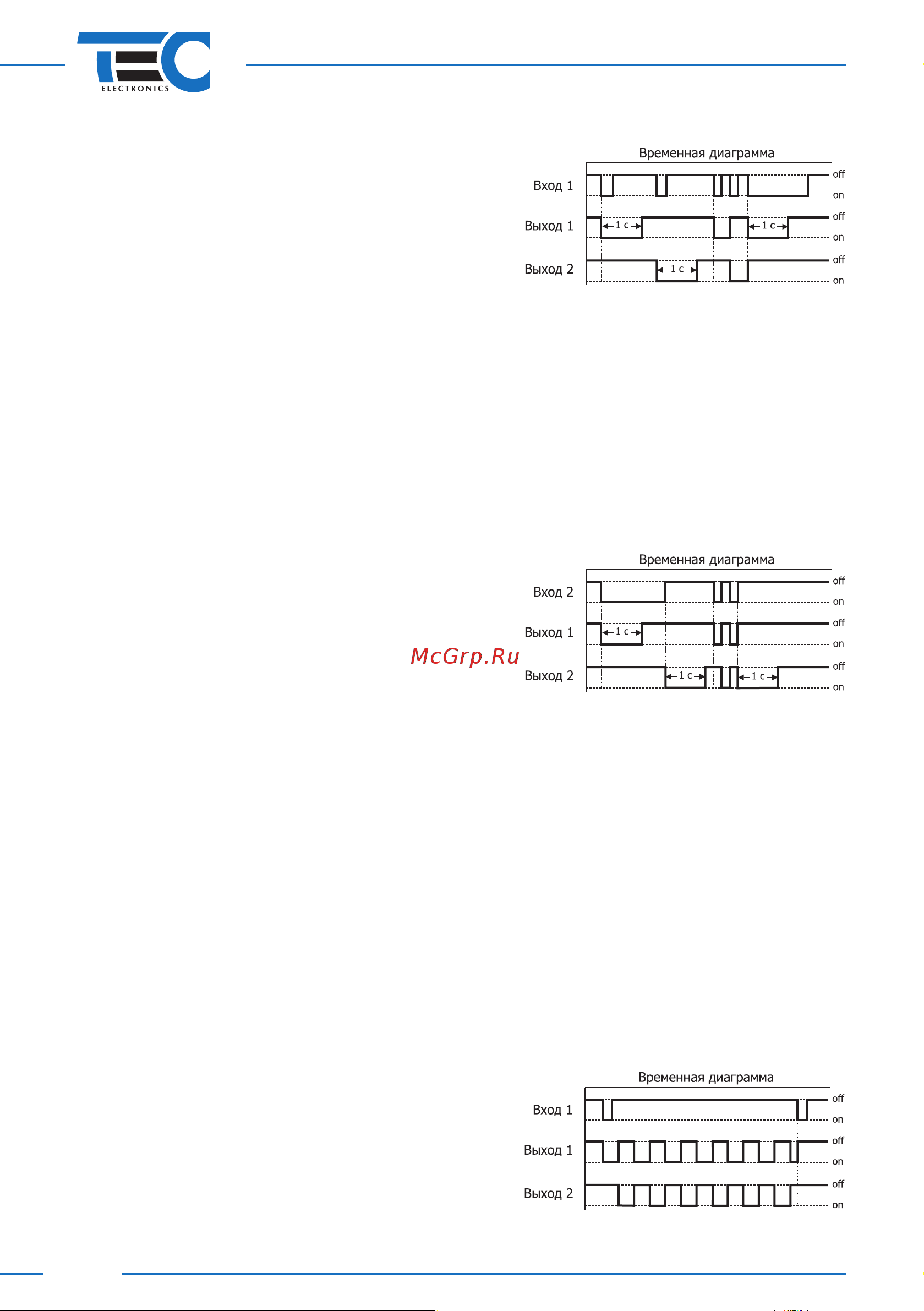

на выходах импульсы — см. временные диаграммы.
Длительность импульса равна длительности паузы.
Выходы работают в противофазе, то есть когда
один выход выключен, другой включен. Длитель-
ность импульса задается при программировании
модуля. У выключенного имитатора стробоскопов
выходы выключены.
В этом режиме используется оба выхода и один
