Техническое описание модуля TimeControl
5
из входов модуля — вход 1 или вход 2, в зависимости
от выбранного алгоритма.
Алгоритм 1. Используется вход 1. При кратковре-
менном замыкании входа 1 имитатор стробоскопов
включается, при повторном замыкании входа 1
выключается.

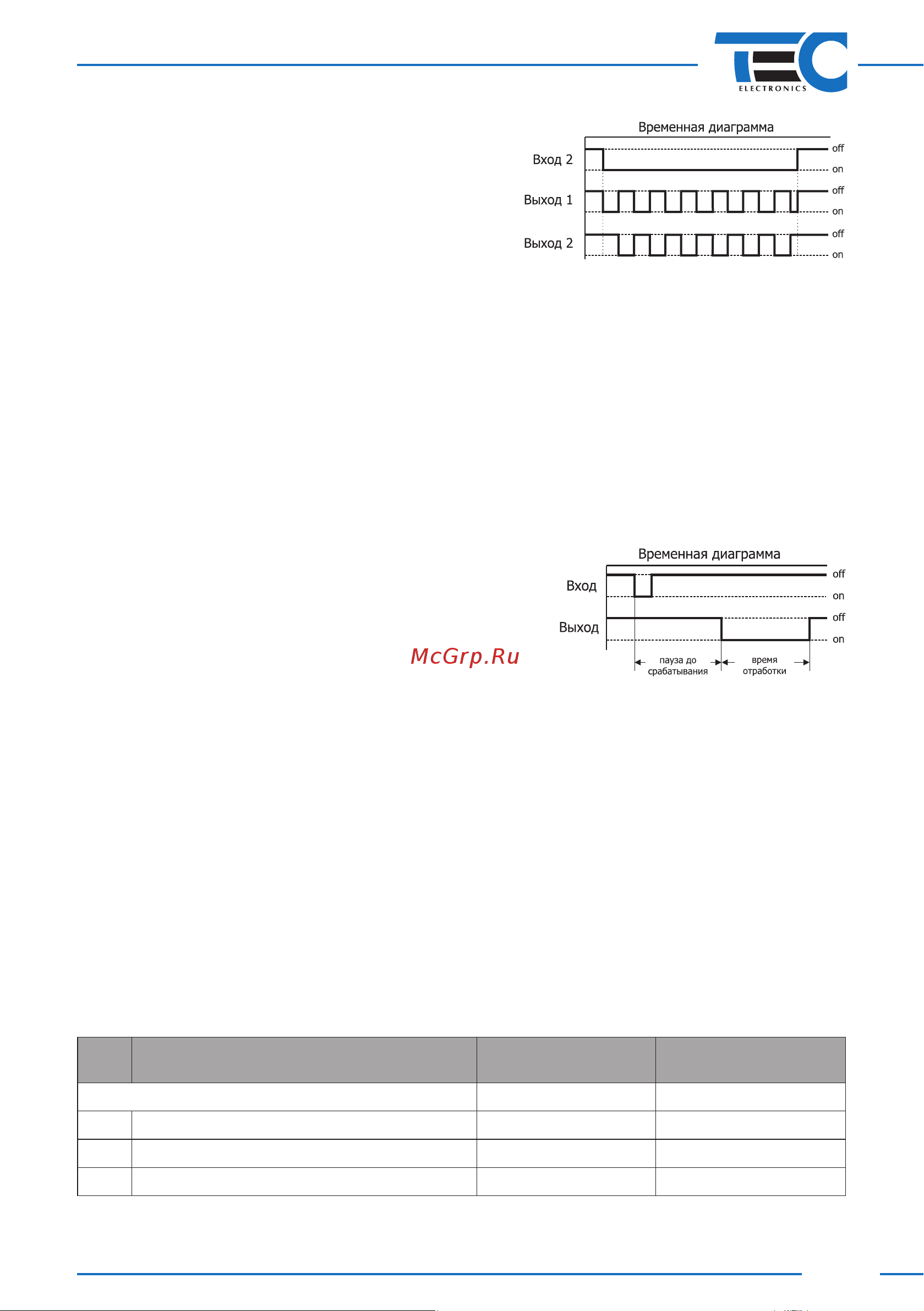

Алгоритм 2. Используется вход 2. При замыкании
входа 2 имитатор стробоскопов включается, а при раз-
мыкании — выключается.
Пример использования: попеременное мигание то
левой, то правой фарой. Запуск и остановка мигания производится либо с помощью не-
фиксируемой кнопки (одно нажатие включение, второе выключение), либо с помо-
щью двухпозиционного переключателя.
Реакция на выключение ACC: выходы выключаются при любых настройках.
При выключенном ACC модуль не реагирует на входные сигналы. При включении ACC на
выходах всегда устанавливается выключенное состояние.
Таймер
Устройство имеет 2 независимых канала. Спустя некоторое время после момента замы-
кания входа включается соответствующий выход. Он остается включенным определенное
время, затем выключается. На этом рабочий цикл таймера заканчивается.
Пауза между моментом замыкания входа и включением выхода и интервал времени, в
течение которого выход остается включенным, задаются при программировании модуля.
Включить выход через заданное время не на опреде-
ленное время а «навечно», можно сделать, выставив
время отработки таймера в 0.
Можно соединить входы модуля и его выходы и полу-
чить таймер с 1 входом и 1 выходом, но с 2 интервалами
срабатывания.
Реакция на выключение ACC.
Если установлена реакция «выключение» или
«выключение с запоминанием состояния выхо-
дов», программа таймера прерывается, выходы выключаются
Если установлена реакция «доисполнение», то программа таймера исполняется
до конца.
При выключенном ACC модуль не реагирует на входные сигналы. При включении ACC на
выходах всегда устанавливается выключенное состояние.
Программирование модуля.
Вход в режим программирования осуществляется замыканием контакта №5 на «массу»;
модуль находится в режиме программирования все время, пока этот вход подключен к «массе».
В режиме программирования выход 2 осуществляет индикацию. Для визуального контроля
процесса программирования можно использовать светодиодный пробник.
Модуль имеет 5 меню программирования, каждое из которых включает в себя по не-
сколько пунктов программирования. Назначение пунктов приведено в таблице 2. Пер-
вое число в номере пункта соответствует номеру меню, второе — номеру пункта внутри
меню. Непосредственно после входа в режим программирования можно приступить к вы-
бору меню.
Таблица 2. Пункты программирования
Назначение пункта программирования Диапазон значений
Заводские уста-
новки
Меню 1. Основные настройки
1.1 Режим работы модуля 1 — 7 1
1.2 Реакция на выключение ACC 1 — 3 1
1.3 Возврат к заводским установкам (сброс) 1 — 9 1
