МАГНИТОЛА

КРАТКАЯ ИНФОРМАЦИЯ ПО ПОДКЛЮЧЕНИЮ

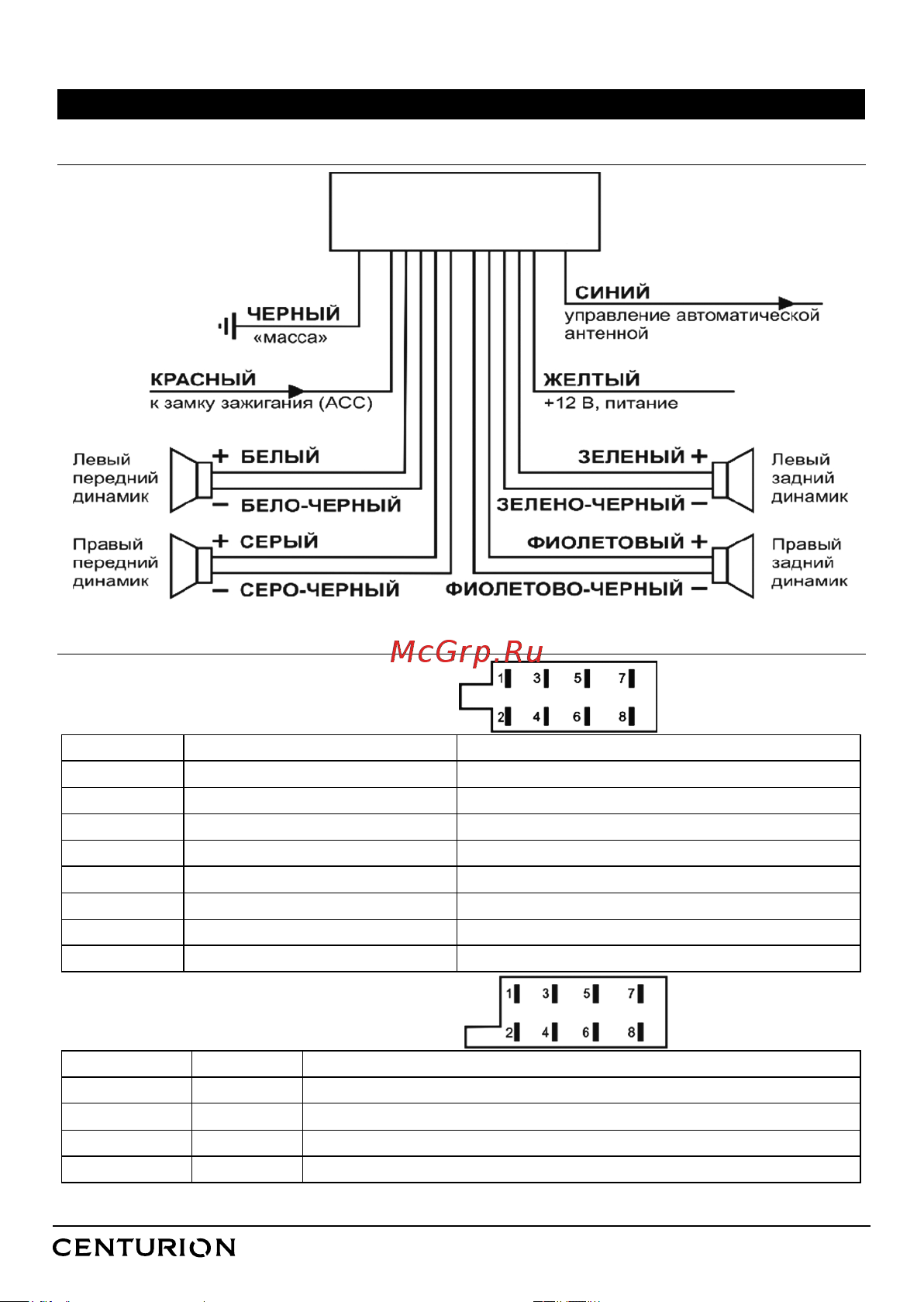

СХЕМА ПОДКЛЮЧЕНИЯ

НАЗНАЧЕНИЕ ПРОВОДОВ

РАЗЪЕМ «АУДИО»

Контакт Цвет Назначение

1 Фиолетовый Тыл, правый (+)

2 Фиолетово-черный Тыл, правый (-)

3 Серый Фронт, правый (+)

4 Серо черный Фронт, правый (-)

5 Белый Фронт, левый (+)

черный Фронт, левый (-)

7 Зеленый Тыл, левый (+)

8 -черный Тыл, левый (-)

Бело

Зелено

РАЗЪЕМ

«ПИТАНИЕ»

Контакт Цвет Назначение

4 Желтый Питание +12 B

5 Синий авление автоматической антенной.

6 Красный Вход зажигания (+12 В в положении ACC)

7 Черный Питание «масса»

Упр
