Назначение
Иммобилайзер Сфинкс 1.7К (С1.7К) – высокоэффективное средство защиты
автомобиля от угона. Сфинкс 1.7К имеет понятный для пользователя принцип
управления и за счет наличия в своей конструкции датчика ускорения с
программируемой чувствительностью фирмы Analog Devices самый совершенный на
сегодняшний день алгоритм блокировки двигателя с имитацией неисправности.
Сфинкс 1.7К может использоваться как самостоятельно, так и в составе любого
охранного комплекса.
Принцип действия
При несанкционированном запуске (С1.7К находится в режиме охраны) двигатель
будет работать сколь угодно долго на неподвижной машине. После попытки тронуться
с места загорятся стоп-сигналы автомобиля, и примерно через 1 секунду
иммобилайзер заблокирует двигатель.
В С1.7К используются две независимые блокировки двигателя – нормально
замкнутая (НЗ) и нормально разомкнутая (НР), имеющих разный алгоритм действия:
после того, как С1.7К заглушит двигатель, НЗ блокировка снимается через 5
секунд независимо от положения ключа зажигания, что обеспечивает
невозможность нахождения блокируемой цепи;
НР блокировка блокирует двигатель до выключения зажигания либо снятия С1.7К
с охраны.
Постановка С1.7К в режим охраны
С1.7К ставится в режим охраны автоматически через 10 секунд после выключения
зажигания. При этом прозвучит короткий звуковой сигнал, подтверждая, что система
вошла в режим охраны.
Снятие С1.7К с охраны
Для снятия С1.7К с охраны необходимо до или после включения зажигания до
начала движения автомобиля нажать на педаль тормоза (подать "+" на белый
провод или "–" на синий провод иммобилайзера (см. схему подключения)) и затем не
отпуская ее коснуться рукой сенсора, пока не прозвучит 2 коротких звуковых сигнала,
подтверждающих снятие С1.7К с охраны.
Если снятие с охраны производится до включения зажигания, то зажигание
необходимо включить не позже чем через 10 секунд после снятия с охраны. Иначе
С1.7К автоматически переходит в режим охраны, о чем оповестит короткий звуковой
сигнал.
В С1.7К применена защита от попыток угонщика разблокировать
иммобилайзер. После 3-х попыток угона (3 раза сработали блокировки двигателя)
снять с охраны С1.7К можно будет только через 4 минуты при условии выключенного
зажигания. Если в течение 4-х минут включалось зажигание, снималась клемма с
аккумулятора, то отсчет 4-х минутного интервала времени начинается сначала.
Технический режим (режим "VALET")
Если Вы оставляете автомобиль на СТО, введите иммобилайзер С1.7К в
технический режим работы (в этом режиме С1.7К не будет блокировать двигатель).
Для входа в технический режим необходимо снять С1.7К с охраны.
Вход в технический режим – при включенном зажигании удерживать педаль
тормоза и сенсор в течение 5 секунд, пока не прозвучит четыре коротких звуковых
сигнала, подтверждающих вход в технический режим. О включенном техническом
режиме иммобилайзер С1.7К будет напоминать Вам четырьмя короткими звуковыми
сигналами после каждого включения зажигания.
При отключении аккумулятора автомобиля технический режим сохраняется.
Выход из технического режима аналогичен – при включенном зажигании
удерживать педаль тормоза и сенсор в течение 5 секунд, пока не прозвучит два
коротких звуковых сигнала, подтверждающих выход из технического режима. После
выполнения этих операций С1.7К будет уже снят с охраны.
Защита от насильственного угона – Anti-Hi-Jack
Иммобилайзер поддерживает пассивный тип режима Anti-Hi-Jack – автоматическая
активизация режима при открытии или закрытии водительской двери автомобиля.
Суть алгоритма работы режима Anti-Hi-Jack заключается в следующем:
1. После открытия или закрытия водительской двери при включенном зажигании и
снятом С1.7К с охраны активизируется режим Anti-Hi-Jack, о чем оповестит
короткий звуковой сигнал сразу после начала движения.
2. Через 10 секунд после начала движения начнут мигать стоп-сигналы, и
одновременно будет происходить периодическая кратковременная блокировка
двигателя с постепенным увеличением времени глушения. Примерно через 10
секунд после начала этого процесса стоп-сигналы загорятся непрерывно, и
иммобилайзер окончательно заглушит двигатель: НЗ реле заблокирует двигатель
на 5 секунд, НР реле – до выключения зажигания или снятия с охраны.
Если при программировании выбран жесткий тип блокировки (H-type), то через 20 секунд после
начала движения двигатель заблокируется без предварительного кратковременного глушения.
Программирование иммобилайзера
(рекомендуется выполнять специалистам)
Сфинкс 1.7К позволяет путем программирования изменить чувствительность
датчика ускорения (по нему иммобилайзер определяет момент начала движения автомобиля) и
выбрать режим блокировки двигателя при Anti-Hi-Jack:
безопасный тип (S-type) – периодическая кратковременная блокировка двигателя с постепенным
увеличением времени глушения;
жесткий тип (H-type) – С1.7К через 20 секунд после начала движения заблокирует двигатель без
предварительного кратковременного глушения.
Для реле НЗ и НР можно задать различные режимы срабатывания блокировки (S или H-type).
Программирование выполняется следующим образом:
1. Программирование чувствительности датчика ускорения выполняется при закрытой водительской
двери («обрыв» или «+» на коричневом / белом проводе); программирование типа блокировки – при
открытой двери («корпус» на коричневом / белом проводе). Далее выполняемые действия аналогичны.
2. Снять С1.7К с охраны.
3. При включенном зажигании нажать на педаль тормоза и не отпуская ее коснуться рукой сенсора.
Удерживать сенсор и педаль тормоза до тех пор, пока не прозвучит (см. рисунок):
– 1, 2 или 3 длинных звуковых сигнала, соответствующих необходимой чувствительности;
– 1, 2, 3 или 4 длинных звуковых сигнала, соответствующих необходимому типу блокировки.
4. После выполнения этих действий прозвучит короткий звуковой сигнал постановки С1.7К на охрану.
Установка и подключение С1.7К
СФИНКС 1.7К может устанавливаться в любом подходящем месте, исключающем попадание влаги,
воздействие высоких температур и т.д. Рекомендуется располагать С1.7К в горизонтальной плоскости
в соответствии со стрелкой (изображена на корпусе С1.7К), указывающей направление движения
автомобиля.
Красный – + 12V DС
Зеленый – корпус (–)
Желтый – зажигание (+)
Этот провод подсоединяется к проводу от замка зажигания, на котором имеется + 12V при ключе
зажигания в положении "ВКЛ" ("On"), и напряжение 0V при ключе зажигания в положении "ВЫКЛ".
Синий – выключатель педали тормоза (–)
Белый – выключатель педали тормоза (+)
Допускается соединение серого / белого и белого проводов.
Серый / белый – выход (+) к лампам стоп-сигнала
Черный – сенсор
Подключается к винту или небольшому металлическому элементу салона автомобиля, не имеющих
контакта с корпусом автомобиля.
Коричневый / белый – вход от концевика водительской двери
Подключается по любому представленному варианту (вариант 1 или 2).
Коричневый – выход (–) к нормально замкнутому реле блокировки (НЗ реле)
Серый – выход (–) к нормально разомкнутому реле блокировки (НР реле)
Режим Anti-Hi-Jack выключается снятием с охраны С1.7К в любой момент до
либо через 5 секунд после окончательной остановки двигателя.
звуковые сигналы соответствующих
уровней чувствительности
10 секунд
5 сек.
3 сек.
звуковой сигнал
режима VALET
высокая
чувствительность
средняя
низкая
НЗ реле – H-type
НР реле – H-type
НЗ – S
НР – H
НЗ – H
НР – S
НЗ – S
НР – S
тип блокировки двигателя
установки по умолчанию
В течение 5-ти секунд после глушения двигателя снять с
охраны иммобилайзер С1.7К невозможно!
Иммобилайзер
model No. СФИНКС™ 1.7К
Meguna
®
Company
Made in Belarus
Уникальный алгоритм имитации неисправности двигателя.
Отсутствие индикатора работы иммобилайзера, создающее трудности для его
обнаружения; две независимые блокировки двигателя (НЗ и НР).
Только правильные действия по снятию с охраны С1.7К подтверждаются звуковым сигналом.
Электронный режим "VALET". Самокалибрующийся сенсор.
Защита от попыток угонщика разблокировать иммобилайзер.
Эффективная защита от насильственного угона автомобиля – режим Anti-Hi-Jack
(реализован безопасный алгоритм остановки автомобиля).
Программируемый тип блокировки в режиме Anti-Hi-Jack, адаптация к любому автомобилю.
Расширенные возможности инсталляции.
Исключительная надежность иммобилайзера обеспечивается самой передовой элементной
базой на основе микроконтроллера фирмы MicroCHIP
®
и современной SMD–технологией
производства. Срок гарантии – 2 года с момента приобретения устройства.
™
Напряжение питания 9 – 18 V
Ток потребления 5 ma
Ток выхода к реле блокировки не более 0,5 A
Рабочие температуры - 40
0
…+ 85
0
С
Технические
характеристики
СФИНКС™ 1.7К
Meguna ®
Company
красный
(0,5 mm
2
)
зеленый
желтый
коричневый
серый
+ 12
V DC
корпус (
–)
коричневый / белый
выключатель педали тормоза (+)
зажигание (+)
черный
сенсор
выход (
–) к реле
блокировки (НЗ)
выход (
–) к реле
блокировки (НР)
+ 12 V
к управляемой цепи
НЗ
+ 12 V
к управляемой цепи
НР

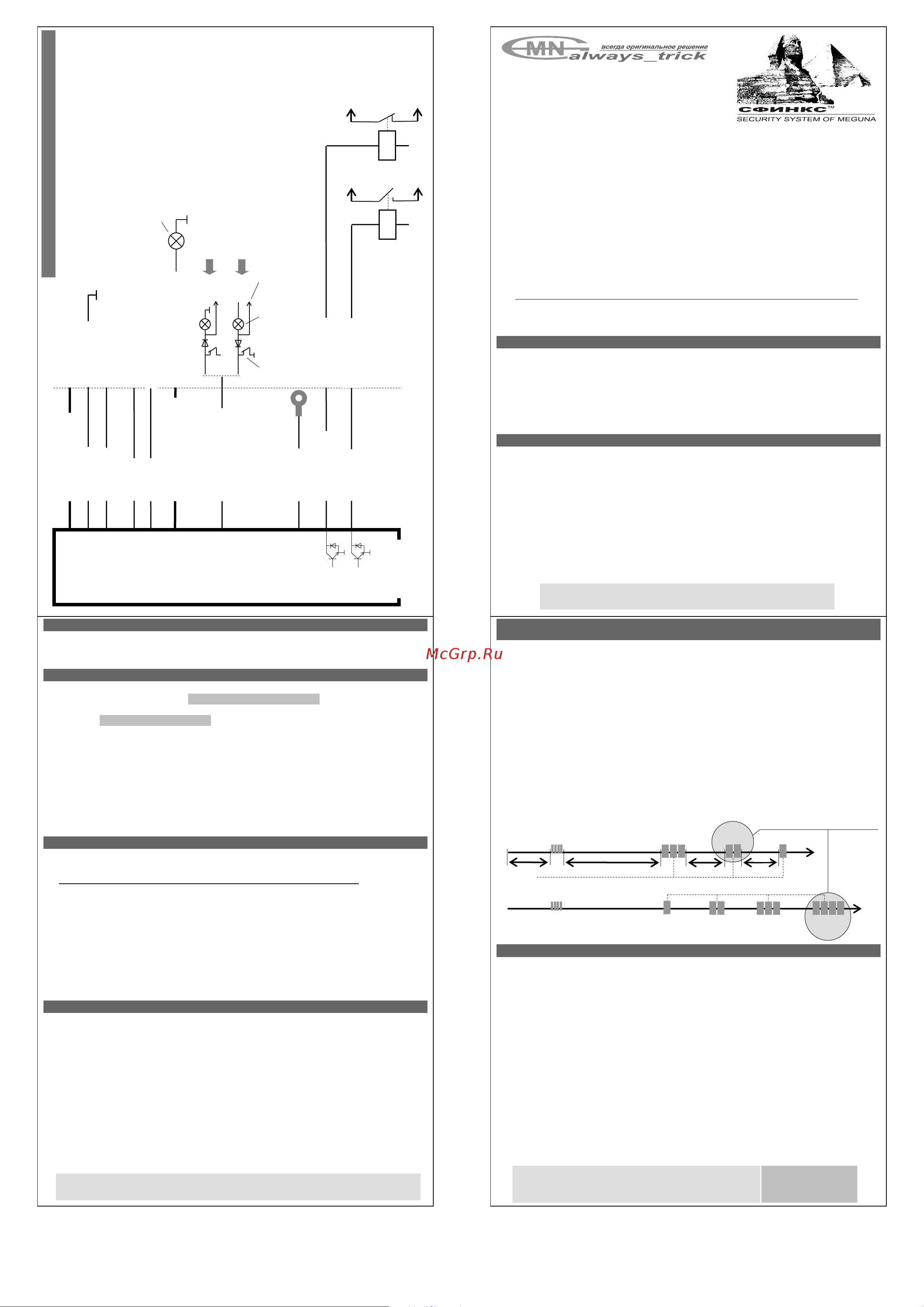

Схема подключения СФИНКС
™ 1.7К
+ 12 V
освещение
салона
концевик двери
водителя
к концевикам
остальных дверей
+ 12 V
вариант 1
вариант 2
серый / белый
(0,5 mm
2
)
выход (+) к
стоп-сигналу
Стоп-сигнал
(max 80 W
)
синий
выключатель педал
и тормоза (
–)
белый
