Функции таймера Т6
Возможны следующие варианты:
Формирователь импульса заданной длительности
Пример
Пусть имеется таймер Т6 с То = 1 сек. Для получения выходного
импульса с длительностью 15 секунд необходимо удалить
перемычки ×3 и ×5 со стороны А (Твых = 1сек × 3 × 5 = 15 секунд)
Формирователь импульса заданной длительности с задержкой
Пример
Пусть имеется таймер Т6 с То = 1 сек. Для получения выходного
импульса с длительностью 10 секунд и задержкой на 6 секунд
необходимо удалить перемычки:
×2 и ×5 со стороны А (Твых = 1сек × 2 × 5 = 10 секунд)
×2 и ×3 со стороны В (Тзад = 1сек × 2 × 3 = 6 секунд)
Формирователь задержки появления выходного сигнала
Пример
Пусть имеется таймер Т6 с То = 1 сек. Для получения выходного
сигнала, задержанного относительно входного на 24 секунды,
необходимо удалить перемычки ×2, ×3 и ×4 со стороны А:
Тзп = 1сек × 2 × 3 × 4 = 24 секунды.
Формирователь задержки появления и окончания выходного сигнала
Пример
Пусть имеется таймер Т6 с То = 1 сек. Для получения выходного
сигнала с Тзп = 2 сек. и Тзо = 3 сек. необходимо удалить перемычки:
×2 со стороны А (Тзп = 1сек×2 = 2 секунды)
×3 со стороны В (Тзо = 1сек×3 = 3 секунды)
Функции таймера Т6
Возможны следующие варианты:
Формирователь импульса заданной длительности
Пример
Пусть имеется таймер Т6 с То = 1 сек. Для получения выходного
импульса с длительностью 15 секунд необходимо удалить
перемычки ×3 и ×5 со стороны А (Твых = 1сек × 3 × 5 = 15 секунд)
Формирователь импульса заданной длительности с задержкой
Пример
Пусть имеется таймер Т6 с То = 1 сек. Для получения выходного
импульса с длительностью 10 секунд и задержкой на 6 секунд
необходимо удалить перемычки:
×2 и ×5 со стороны А (Твых = 1сек × 2 × 5 = 10 секунд)
×2 и ×3 со стороны В (Тзад = 1сек × 2 × 3 = 6 секунд)
Формирователь задержки появления выходного сигнала
Пример
Пусть имеется таймер Т6 с То = 1 сек. Для получения выходного
сигнала, задержанного относительно входного на 24 секунды,
необходимо удалить перемычки ×2, ×3 и ×4 со стороны А:
Тзп = 1сек × 2 × 3 × 4 = 24 секунды.
Формирователь задержки появления и окончания выходного сигнала
Пример
Пусть имеется таймер Т6 с То = 1 сек. Для получения выходного
сигнала с Тзп = 2 сек. и Тзо = 3 сек. необходимо удалить перемычки:
×2 со стороны А (Тзп = 1сек×2 = 2 секунды)
×3 со стороны В (Тзо = 1сек×3 = 3 секунды)

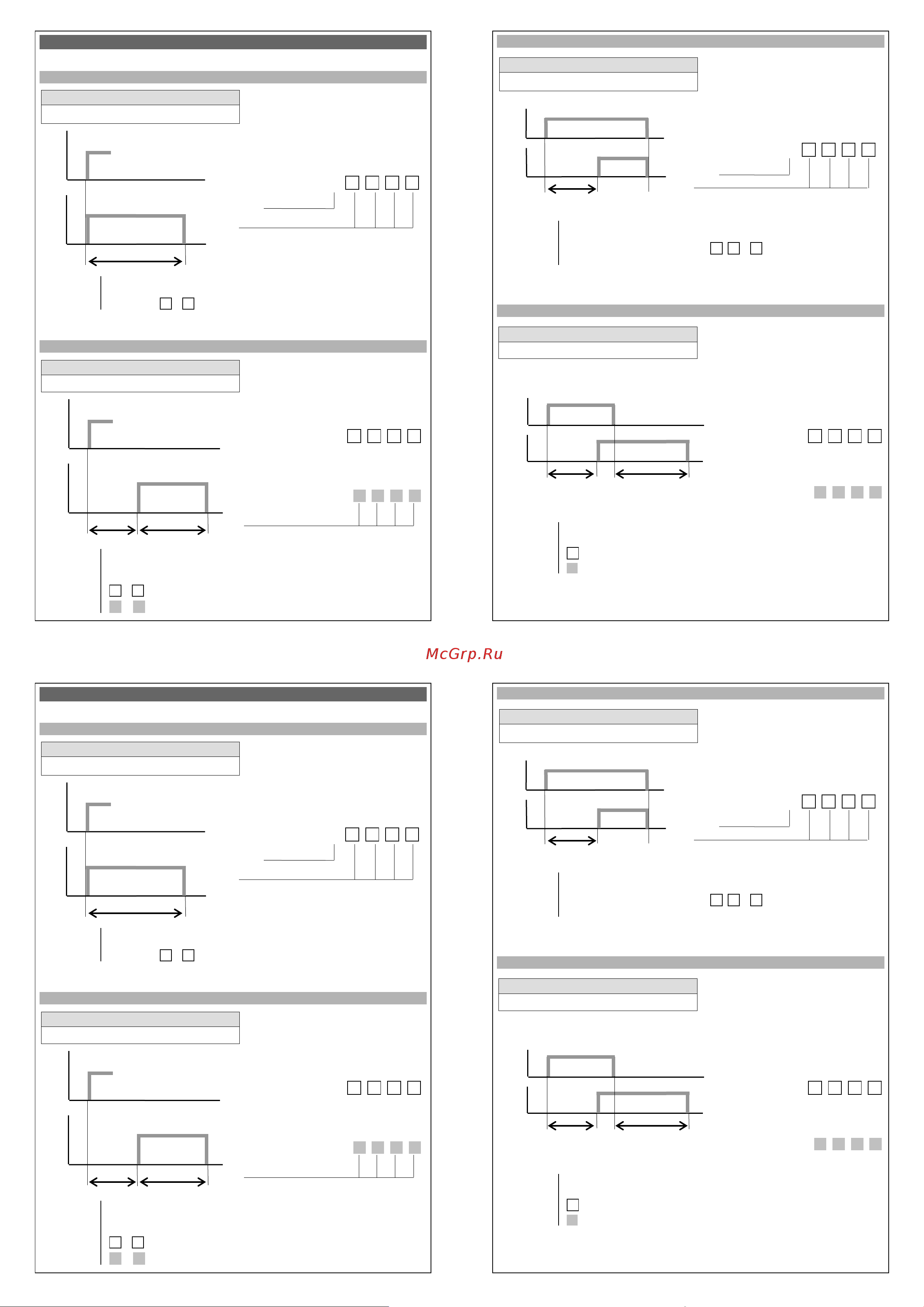

Состояние перемычек А и В
А – замкнута В – замкнута
Твых
t
Uвх
t
Uвых
Множители, устанавливаемые
перемычками со стороны А
Базовое время
Длительность выходного импульса
определяется по формуле:
Твых = То ×2 ×3 ×4 ×5
Состояние перемычек А и В
А – замкнута В – разомкнута
Твых
t
Uвх
t
Uвых
Тзад
Длительность выходного импульса
определяется по формуле:
Твых = То ×2 ×3 ×4 ×5
Длительность задержки выходного
импульса определяется по формуле:
Тзад = То ×2 ×3 ×4 ×5
Множители, устанавливаемые
перемычками со стороны В
Состояние перемычек А и В
А – разомкнута В – замкнута
+ 12
V
DC
кор
пус
вхо
д (–
)
вхо
д
(+)
вы
ход
(–)
вы
ход
(+)
А
2
3
4
5
В
2
3
4
5
Пере
мычк
а А и
соотв
етств
ующи
е ей
множ
ител
и
×2
×3
×4
×5
Пере
мычк
а В и
соотв
етств
ующи
е ей
множ
ител
и
×2
×3
×4
×5
Та
йм
ер
Megu
na
®
Comp
any
t
Uвх
t
Uвых
Состояние перемычек А и В
А – разомкнута В – разомкнута
Тзо
t
Uвх
t
Uвых
Тзп
Длительность задержки появления
выходного сигнала определяется по
формуле:
Тзп = То ×2 ×3 ×4 ×5
Длительность задержки окончания
выходного сигнала определяется по
формуле:
Тзо = То ×2 ×3 ×4 ×5
Множители, устанавливаемые
перемычками со стороны А
Базовое время
Длительность задержки появления
выходного сигнала определяется по
формуле:
Тзп = То ×2 ×3 ×4 ×5
Тзп
Состояние перемычек А и В
А – замкнута В – замкнута
Твых
t
Uвх
t
Uвых
Множители, устанавливаемые
перемычками со стороны А
Базовое время
Длительность выходного импульса
определяется по формуле:
Твых = То ×2 ×3 ×4 ×5
Состояние перемычек А и В
А – замкнута В – разомкнута
Твых
t
Uвх
t
Uвых
Тзад
Длительность выходного импульса
определяется по формуле:
Твых = То ×2 ×3 ×4 ×5
Длительность задержки выходного
импульса определяется по формуле:
Тзад = То ×2 ×3 ×4 ×5
Множители, устанавливаемые
перемычками со стороны В
Состояние перемычек А и В
А – разомкнута В – замкнута
+ 12
V
DC
кор
пус
вхо
д (–
)
вхо
д
(+)
вы
ход
(–)
вы
ход
(+)
А
2
3
4
5
t
Uвх
t
Uвых
Состояние перемычек А и В
А – разомкнута В – разомкнута
Тзо
t
Uвх
t
Uвых
Тзп
Длительность задержки появления
выходного сигнала определяется по
формуле:
Тзп = То ×2 ×3 ×4 ×5
Длительность задержки окончания
выходного сигнала определяется по
формуле:
Тзо = То ×2 ×3 ×4 ×5
Множители, устанавливаемые
перемычками со стороны А
Базовое время
Длительность задержки появления
выходного сигнала определяется по
формуле:
Тзп = То ×2 ×3 ×4 ×5
Тзп
