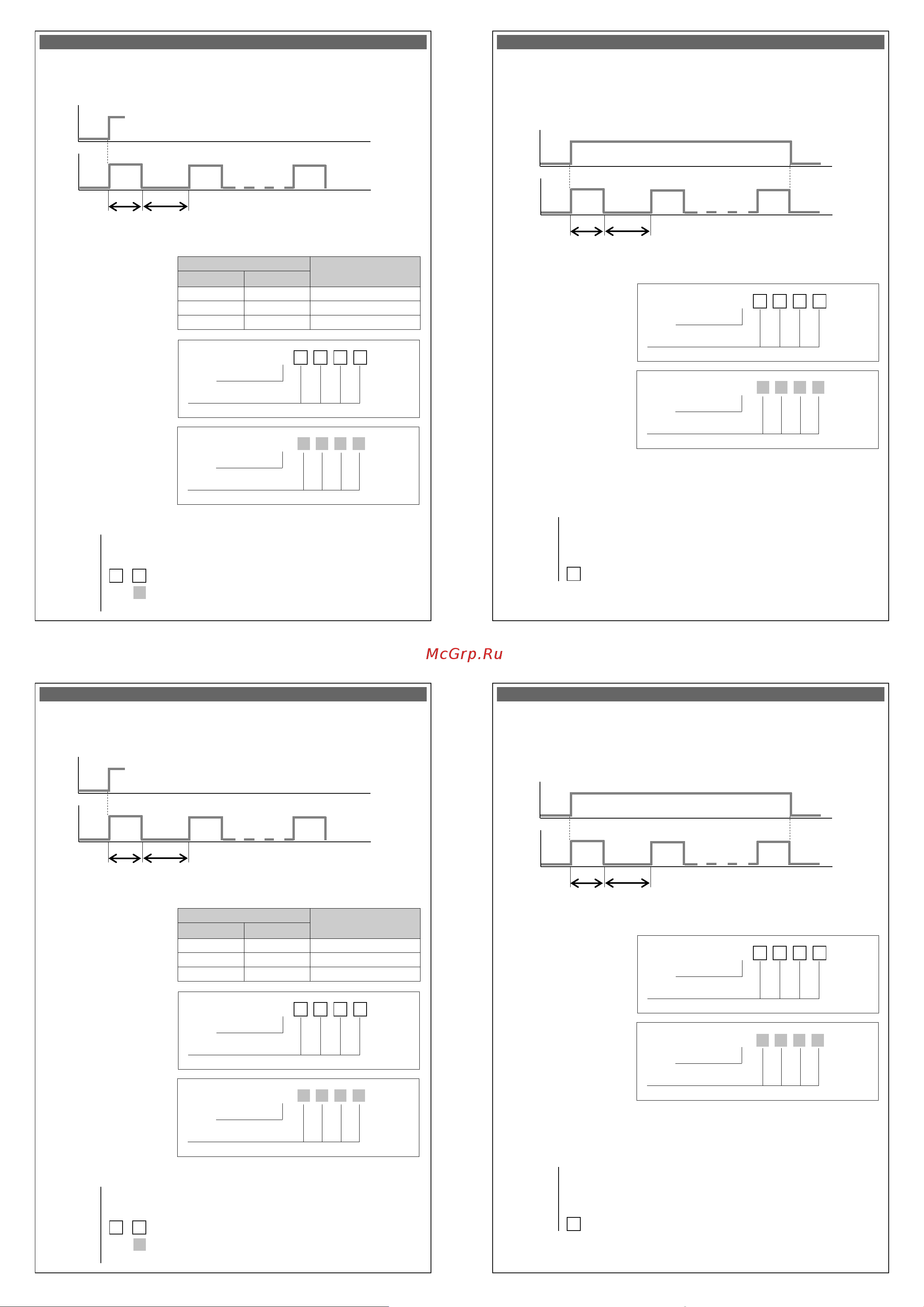

Формирователь импульсов
Таймер Т6-2 позволяет сформировать по переднему фронту входного
сигнала 2, 3 или 4 импульса с необходимыми длительностью и паузой
между импульсами.
Количество импульсов на выходе устройства, их временные параметры
определяются состоянием перемычек А, В и множителей ×2, ×3, ×4, ×5:
Состояние перемычек
Количество импульсов
на выходе
А
В
замкнута
замкнута
2
разомкнута
замкнута
3
замкнута
разомкнута
4
Для включения множителей необходимо удалить соответствующие им перемычки.
Пример
Пусть имеется таймер с То = 1 сек. Для формирования на выходе 2-х
импульсов с длительностью 6 секунд и паузой между ними 3 секунды
необходимо разорвать следующие перемычки:
×2 ×3 − Ти = 1сек × 2 × 3 = 6 секунд
×3 − Тп = 1сек × 3 = 3 секунды
Перемычки А и В согласно таблице удалять не надо.
Пример
Пусть имеется таймер с То = 1 сек. Для получения управляемого
генератора с длительностью выходных импульсов 5 секунд и паузой
между ними 1 секунда необходимо удалить следующие перемычки:
А и В − включается функция управляемый генератор
×5 − Ти = 1сек × 5 = 5 секунд
Формирователь импульсов
Таймер Т6-2 позволяет сформировать по переднему фронту входного
сигнала 2, 3 или 4 импульса с необходимыми длительностью и паузой
между импульсами.
Количество импульсов на выходе устройства, их временные параметры
определяются состоянием перемычек А, В и множителей ×2, ×3, ×4, ×5:
Состояние перемычек
Количество импульсов
на выходе
А
В
замкнута
замкнута
2
разомкнута
замкнута
3
замкнута
разомкнута
4
Для включения множителей необходимо удалить соответствующие им перемычки.
Пример
Пусть имеется таймер с То = 1 сек. Для формирования на выходе 2-х
импульсов с длительностью 6 секунд и паузой между ними 3 секунды
необходимо разорвать следующие перемычки:
×2 ×3 − Ти = 1сек × 2 × 3 = 6 секунд
×3 − Тп = 1сек × 3 = 3 секунды
Перемычки А и В согласно таблице удалять не надо.
Пример
Пусть имеется таймер с То = 1 сек. Для получения управляемого
генератора с длительностью выходных импульсов 5 секунд и паузой
между ними 1 секунда необходимо удалить следующие перемычки:
А и В − включается функция управляемый генератор
×5 − Ти = 1сек × 5 = 5 секунд
t
Uвх
Uвых
Ти
Количество импульсов
на выходе таймера
t
Тп
Длительность
выходного импульса
Длительность паузы
между импульсами
Ти = То ×2 ×3 ×4 ×5
Базовое время
Тп = То
×2 ×3 ×4
×5
Базовое время
Множители, устанавливаемые
перемычками со стороны А
Тп = То ×2 ×3 ×4 ×5
Базовое время
Множители, устанавливаемые
перемычками со стороны В
t
Uвх
Uвых
Ти
t
Тп
Длительность
выходного импульса
Длительность паузы
между импульсами
Ти = То ×2 ×3 ×4 ×5
Базовое время
Множители, устанавливаемые
перемычками со стороны А
Тп = То ×2 ×3 ×4 ×5
Базовое время
Множители, устанавливаемые
перемычками со стороны В
t
Uвх
Uвых
Ти
Количество импульсов
на выходе таймера
t
Тп
Длительность
выходного импульса
Длительность паузы
между импульсами
Ти = То ×2 ×3 ×4 ×5
Базовое время
Множители, устанавливаемые
перемычками со стороны А
Тп = То ×2 ×3 ×4 ×5
Базовое время
Множители, устанавливаемые
перемычками со стороны В
t
Uвх
Uвых
Ти
t
Тп
Длительность
выходного импульса
Длительность паузы
между импульсами
Ти = То ×2 ×3 ×4 ×5
Тп = То ×2 ×3 ×4 ×5
Множители, устанавливаемые
перемычками со стороны В
Базовое время
Множители, устанавливаемые
перемычками со стороны А
Базовое время
