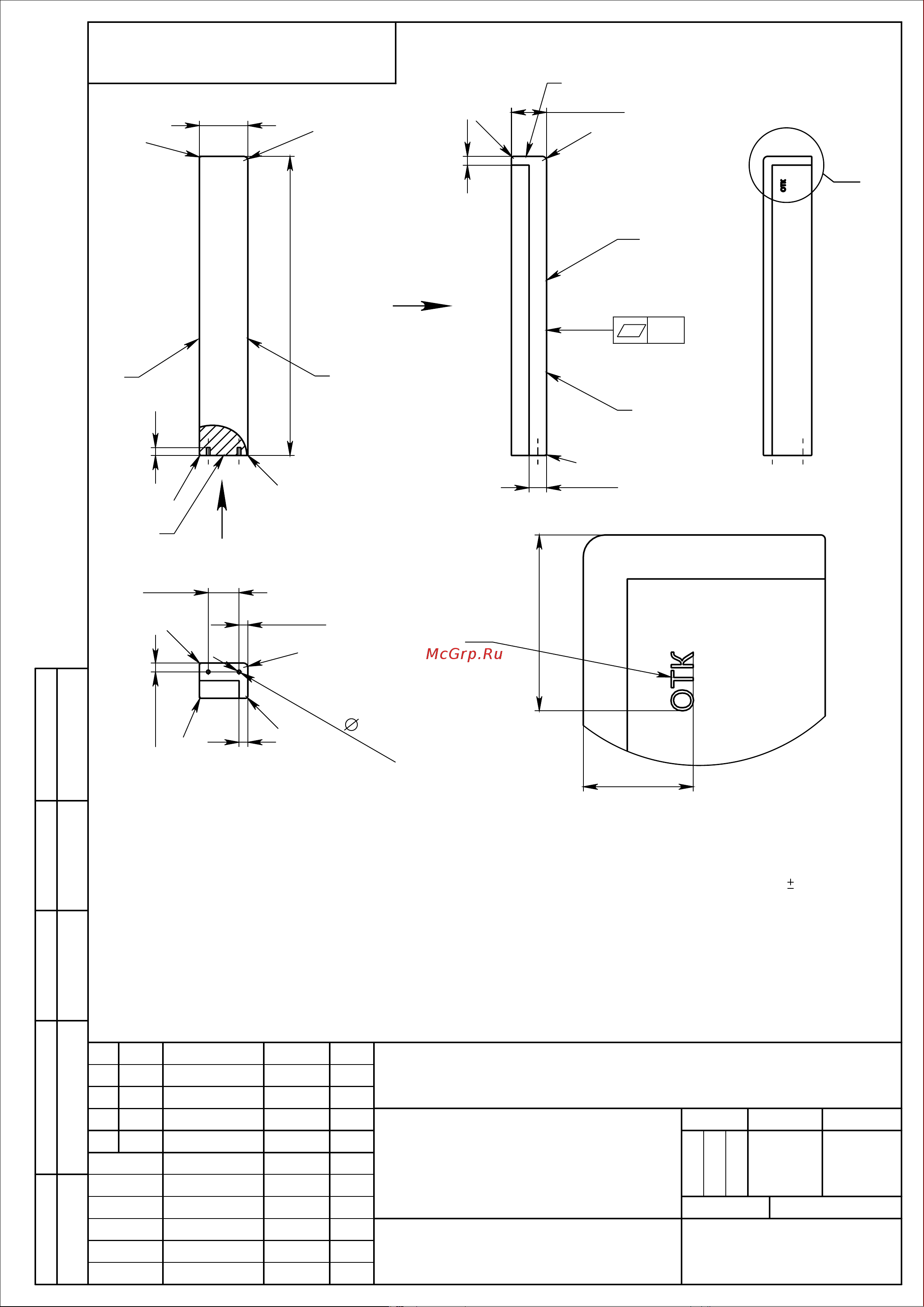

Атеси Регата02 1400х900 левая дерево Чертёж 1 онлайн

110

680 ±0,5

R10

0,5

80 ±0,5

R10

0,4

20 ±0,1

70 ±0,1

20 ±0,1

2отв.

8Н12

R10

50 ±5

80 ±5

B (1 : 2)

п.2

1. Столешница изготовлена из клееной древесины, влажность древесины не должна

превышать более 12%.

2.Изделие клеймить. Высота шрифта клеймения Н=10мм. Шрифт - полужирный Arial. Номер

в клейме указывает на производителя изделия.

3.Неуказанные предельные отклонения радиусов - -0,5мм, остальных размеров

1мм.

4.Покрытие всех поверхностей - цветное масло OSMO, дополнительное покрытие лицевых

поверхностей Е -масло с твердым воском OSMO TOPOIL бесцветное 3058, кроме отверстий

под шканты. Цвет и шероховатость столешницы согласовать с заказчиком.

5.Цвет и шероховатость столешницы должны соответствовать образцу -эталону.

6.Обеспечить стыковку столешниц с помощью шкантов по поверхности Б с точностью 0.2мм.

7.На столешнице не допускаются вмятины, сколы и другие дефекты.

Изм.

Лист

№ докум.

Подп.

Дата

Разраб.

Т. контр.

Пров.

Н. контр.

Утв.

Лит.

Масса

Масштаб

Лист

Листов 1

АТЕСИ

ФК.07.700.032

Подлокотник для

КС левого

1:10

Подпись и дата

Инв. № дубл.

Взам. инв. №

Подпись и дата

Инв. № подл.

Формат А4

Холопцева

Дерево -бук

Петухов

( гр)

ФК.07.700.032
