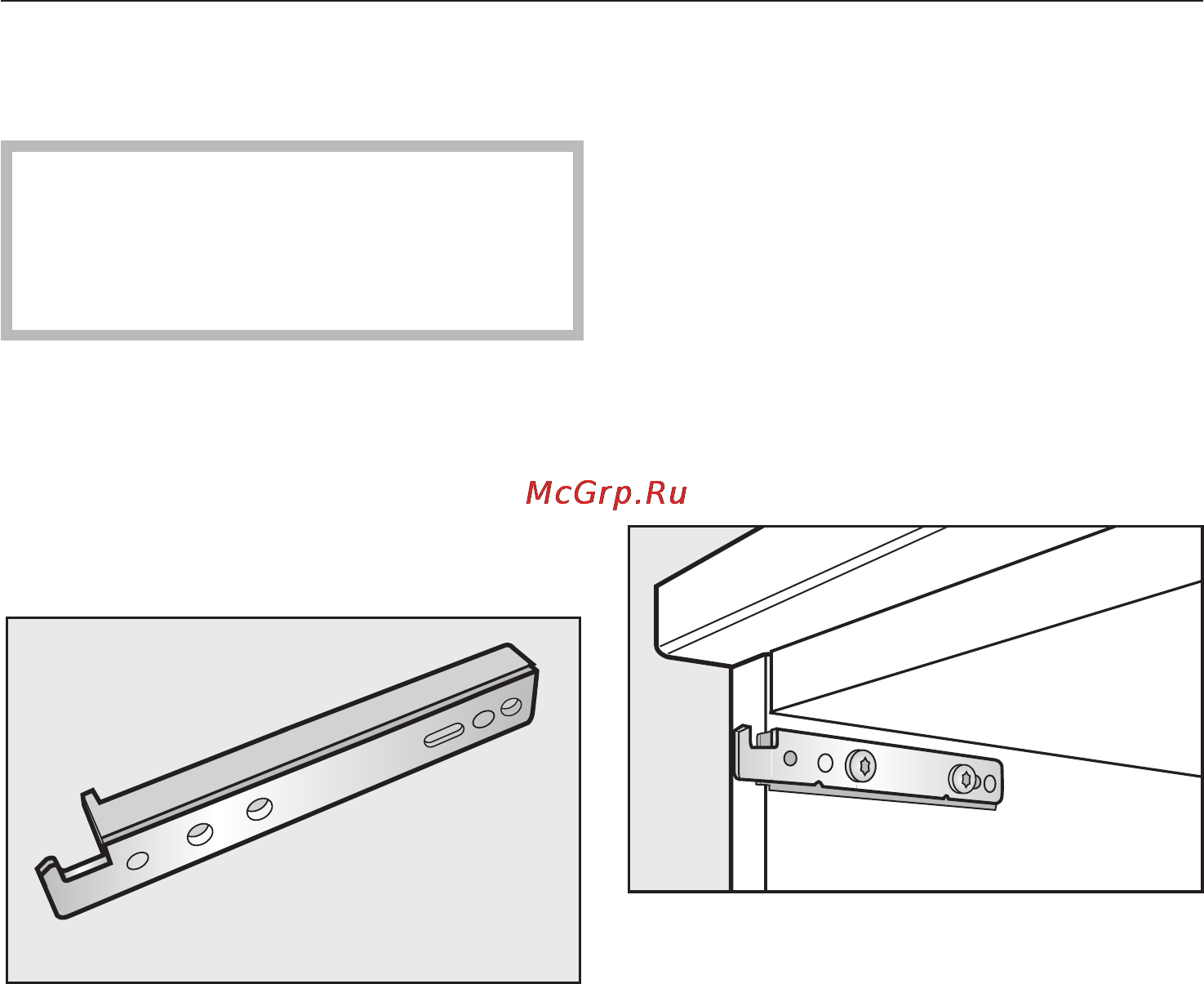

Встраивание Руководство по встраива нию прибора Микроволновая печь может ис пользоваться для эксплуатации только после окончательного встраивания В комплект принадлежностей входят три распорных элемента а именно один для правой стенки шкафа R и два для левой стенки шкафа В предназначенных для стенки толщи ной 16 или 19 мм Соедините подходящий к толщине Вашей стенки распорный элемент с крючком Соедините другой крючок с пра вым распорным элементом Проконтролируйте перед закреплением крючка что шурупы будут приворачиваться в том мес те где толщина стенки составляет минимум 16 мм 54 1 Высота ниши 350 мм Отметьте на обеих сторонах шка фа размер 337 мм являющийся расстоянием от нижней кромки распорного элемента до пола ниши Приложите нижнюю кромку распорного элемента к отмеченной линии и прижмите упор распорного элемента к фронту боковой стен ки Для закрепления обоих распорных элементов с крючками вставьте один шуруп в одно из двух перед них отверстий а другой шуруп вставьте в середину заднего удли ненного отверстия Удлиненное отверстие позволяет корректировать положение пробора в нише оба дополнитель ных отверстия являются резервными если потребуются но вые шурупы
