TSM GRANDE BRIO 45 B Инструкция по эксплуатации онлайн
ИННОВАЦИОННОЕ УБОРОЧНОЕ ОБОРУДОВАНИЕ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ МАШИН
GRANDE BRIO 45 И 55, ВЕРСИЯ 01
ИНФОРМАЦИЯ
Производитель
TECHNOLOGICAL SYSTEMS BY MORO S.R.L.
Тип машины
МАШИНА ДЛЯ МОЙКИ И СУШКИ ПОЛОВ
Модель GRANDE BRIO 45 B, BT и E
GRANDE BRIO 55 B и BT
Серийный номер
14_ _0001
Вес брутто/ вес нетто GRANDE BRIO 45 B, BT и E – 144 кг (70 кг)
GRANDE BRIO 55 B и BT – 152 кг (78 кг)
Напряжение 24 В пост. тока (B)
220 В перем. тока (E)
Максимальный уклон при работе
2 %
Степень защиты
IP 23
МАШИНЫ СООТВЕТСТВУЮТ СЛЕДУЮЩИМ СТАНДАРТАМ
98/37/CE - 89/391/CEE - UNI EN 292/1/2 - CEI EN 60204/1
73/23/CEE - 89/336/CEE - CE EN 60439/1 - 85/374/CEE
Описания, приведенные в данном документе, не имеют обязательной силы для производителя. Компания TSM Srl
сохраняет за собой право в любое время вносить изменения в конструкцию корпуса, деталей и аксессуаров в целях
усовершенствования или в любых иных производственных или коммерческих целях.
Воспроизведение частей текста и чертежей, приведенных в данном документе, запрещено законом.
Компания TSM Srl сохраняет за собой право вносить технические изменения и/или изменять оборудование.
Иллюстрации предназначены исключительно для справки и не обязательно точно отражают все детали
конструкции и характеристики.

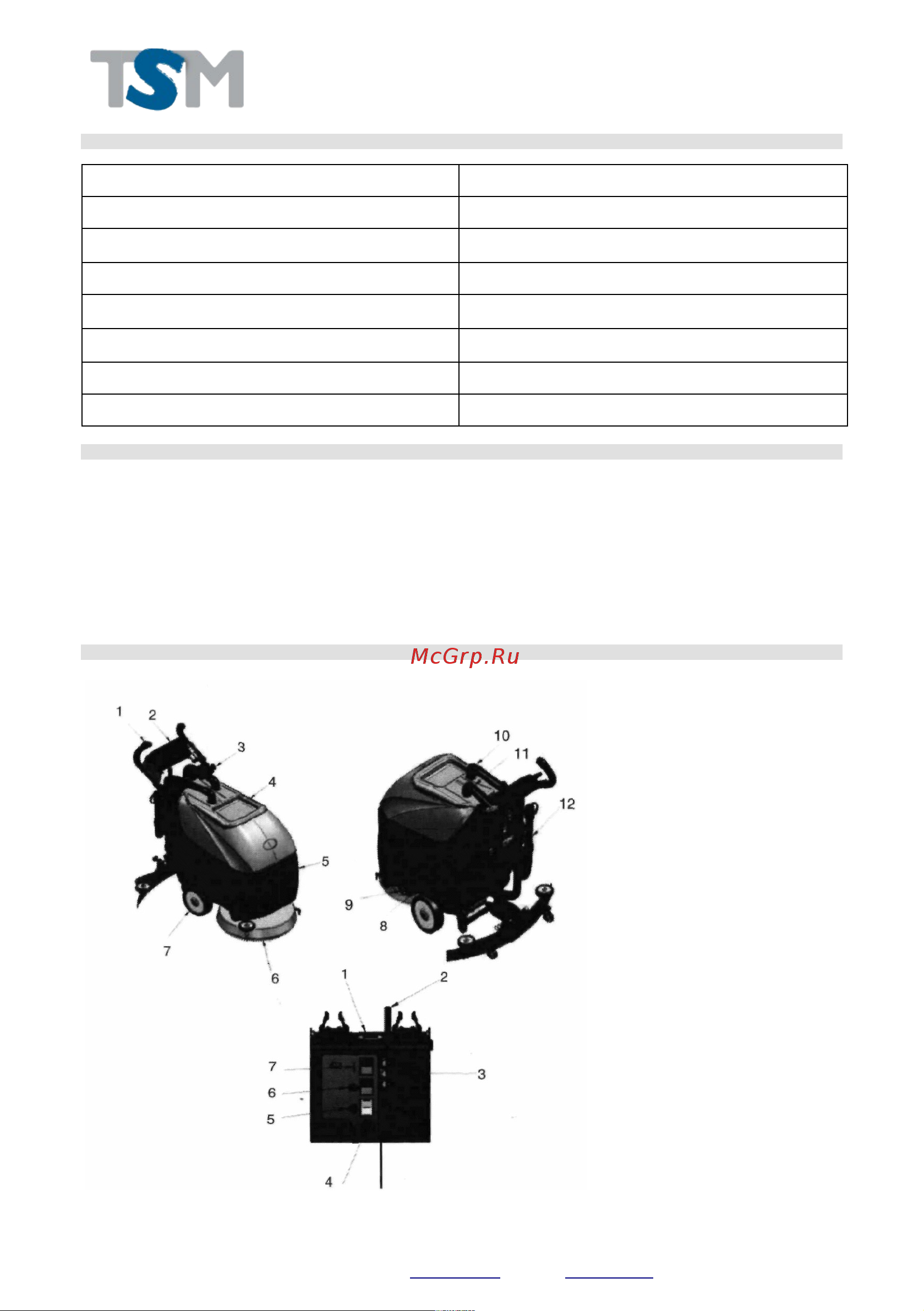

КОМПОНЕНТЫ МАШИНЫ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ
1 Переключатель щетки
2 Зарядное устройство для
аккумуляторов
3 Ручка (регулировка
положения рукоятки)
4 Пластмассовая крышка и бак
для грязной воды
5 Бак для моющего раствора
6 Щетка (-и)
7 Колесо
8 Отверстие для заполнения
9 Отверстие для слива воды
10 Всасывающий шланг
11 Шланг сквиджа
12 Сливной шланг
1 Счетчик времени работы/
индикатор заряда
аккумуляторов
2 Рычаг подъема сквиджа
3 Термопереключатели
4 Потенциометр/ регулятор
скорости
5 Переключатель всасывания
6 Переключатель щетки
7 Переключатель обратного
хода
Компания Technological Systems by Moro S.r.l. (T.S.M. S.r.l.)
Via F.lli Zambon, 9 - 33080 Z.I. Praturlone - Fiume Veneto (PN) - ИТАЛИЯ
Тел.: +39 0434 564167; Факс: +39 0434 954069
Адрес электронной почты: info @ tsmitaly . com – Веб-сайт: www.tsmitaly.com
14
Содержание
- Grande brio 45 и 55 версия 01 1
- Руководство по эксплуатации машин 1
- Grande brio 45 и 55 версия 01 2
- Введение 2
- Данная машина для мойки полов может использоваться для очистки полов различных типов и для удаления различных загрязнений при помощи механического действия одной дисковой щетки и химического действия водного моющего раствора по мере ее продвижения она также собирает грязь и моющий раствор с пола машину следует использовать только для указанной цели даже самые лучшие машины работают эффективно и успешно только в том случае если они правильно используются и поддерживаются в полностью исправном состоянии следует внимательно прочитать данное руководство и обращаться к нему каждый раз при возникновении проблем при работе машины 2
- Наша сервисная организация и наши агенты всегда готовы помочь советами или оказать непосредственную помощь если требуется 2
- Получение машины 2
- При получении машины следует незамедлительно проверить наличие всех компонентов перечисленных в накладной и убедиться в отсутствии повреждений которые машина могла получить при транспортировке если машина повреждена о таком повреждении необходимо незамедлительно сообщить транспортировщику и в наш отдел обслуживания клиентов только при условии своевременного сообщения о соответствующей проблеме можно получить отсутствующие компоненты или компенсацию ущерба в случае повреждения 2
- Руководство по эксплуатации машин 2
- Техническое описание 2
- Grande brio 45 и 55 версия 01 3
- Изображение двигателя всасывания используется для обозначения переключателя двигателя всасывания 3
- Изображение раскрытой книги напоминает работнику о необходимости прочитать руководство перед эксплуатацией машины 3
- Изображение щетки используется для обозначения переключателя двигателя щетки 3
- Означает опасность выделения газов и выбросов агрессивных жидкостей 3
- Означает опасность пожара не приближаться к отрытому пламени 3
- Руководство по эксплуатации машин 3
- Символ предупреждения следует внимательно прочитать разделы перед которыми имеется данный символ они имеют отношение к безопасности оператора и машины 3
- Символы в руководстве 3
- Символы на машине 3
- Счетчик времени и индикатор заряда аккумуляторов показывает уровень заряда аккумуляторов время работы и минимальное напряжение аккумуляторов 3
- Указывает на необходимость защитных перчаток 3
- Grande brio 45 и 55 версия 01 4
- Для предотвращения необратимого повреждения аккумуляторов следует любым путем избегать их полной разрядки и выполнять подзарядку в течение нескольких минут с момента появления сигнала разрядки аккумуляторов 4
- Подготовка машины 4
- Размеры отсека для аккумуляторов 365 x 365 x 320 высота мм 4
- Руководство по эксплуатации машин 4
- Grande brio 45 и 55 версия 01 5
- Опасность выделения газов и выброса агрессивных жидкостей опасность пожара не приближаться к отрытому пламени 5
- Руководство по эксплуатации машин 5
- C минимальное напряжение когда напряжение аккумулятора 6
- Grande brio 45 и 55 версия 01 6
- Бак для моющего раствора 6
- Достигает этого уровня прекращается подача питания на двигатель щетки и на двигатель всасывания при активации этой функции 6
- Минимальное содержание моющего средства для предотвращения образования чрезмерного количества пены т к чрезмерное количество пены может привести к повреждению двигателя всасывания 6
- Приподнять щетку для соединения с кольцевым уплотнением 6
- Регулировка положения рукоятки 6
- Рис 7 2 добавить жидкое моющее средство в количестве и в порядке рекомендованном производителем моющего средства следует использовать 6
- Руководство по эксплуатации машин 6
- Установка дисковой щетки модели grande brio 45 b bt и e 6
- Установка дисковых щеток модели grande brio 55 b и bt 6
- Grande brio 45 и 55 версия 01 7
- Для перемещения машины в место подзарядки аккумуляторов следует поднять переднюю часть машины и катить ее на колесах 7
- Первый сегмент световой полоски мигает в течение примерно 20 секунд затем мигает символ аккумулятора 7
- Руководство по эксплуатации машин 7
- Grande brio 45 и 55 версия 01 8
- Если оператор не обладает навыками необходимыми для 8
- Использования машины или если его психофизическое состояние изменено под действием химических веществ например алкоголя наркотиков медицинских препаратов ему запрещается использовать 8
- Общие правила техники безопасности 8
- Руководство по эксплуатации машин 8
- Grande brio 45 и 55 версия 01 9
- Машину 9
- Руководство по эксплуатации машин 9
- Grande brio 45 и 55 версия 01 10
- Аккумуляторная версия с тяговым приводом 10
- Аккумуляторная и сетевая версия без тягового привода 10
- В машине имеется фильтр и поплавок который останавливает двигатель всасывания когда заполняется бак для грязной воды при этом перекрывается шланг всасывания в таком случае следует слить воду из бака 10
- Отрегулировать скорость движения при помощи потенциометра рис 10
- После прекращения работы 10
- Руководство по эксплуатации машин 10
- Эксплуатация 10
- Grande brio 45 и 55 версия 01 11
- Отсоединить соединитель от аккумулятора 11
- Поставить машину на задние колеса для предотвращения деформации щетинок щетки 11
- Руководство по эксплуатации машин 11
- Grande brio 45 и 55 версия 01 12
- Руководство по эксплуатации машин 12
- Grande brio 45 и 55 версия 01 13
- Ежедневное техническое обслуживание 13
- Обратном порядке 13
- Очистить водосборную трубу и убедиться что она не засорена рис 14 1 13
- Поставить машину на задние колеса для предотвращения деформации щетинок щетки 13
- Руководство по эксплуатации машин 13
- Сетевая версия 13
- Снятие дисковых щеток модели grande brio 45 b bt и e 13
- Установить все детали на место выполнив указанные процедуры в 13
- Grande brio 45 и 55 версия 01 14
- Руководство по эксплуатации машин 14
- Снять щетку с шестигранного штифта потянув ее вниз 14
- Убедиться что поблизости от машины нет предметов или людей 14
- Grande brio 45 и 55 версия 01 15
- Еженедельное техническое обслуживание 15
- Порядке 15
- Руководство по эксплуатации машин 15
- Собрать все детали выполнив указанные процедуры в обратном 15
- Собрать сквидж выполнив указанные процедуры в обратном порядке 15
- Убедиться в отсутствии загрязнений в случае необходимости удалить их мягкой губкой 15
- Grande brio 45 и 55 версия 01 16
- Двигатель щетки не работает 16
- Недостаточная подача воды на щетки 16
- Образуется слишком большое количество пены 16
- Плавкие предохранители и термовыключатели 16
- Поиск и устранение неисправностей 16
- Руководство по эксплуатации машин 16
- Сквидж не обеспечивает надлежащую сушку 16
- Grande brio 45 и 55 версия 01 17
- Периодическое техническое обслуживание 17
- Проверка 17
- Руководство по эксплуатации машин 17
- Galleria immagini галерея изображений galerie d images bildergalerie 18
- Grande brio 45 и 55 версия 01 18
- Рис 1 рис 2 рис 3 18
- Рис 4 рис 5 рис 6 18
- Рис 7 рис 8 18
- Руководство по эксплуатации машин 18
- Grande brio 45 и 55 версия 01 19
- Рис 11 рис 12 19
- Рис 13 рис 14 19
- Рис 9 рис 10 19
- Руководство по эксплуатации машин 19
