Подготовка к работе
Эксплуатация прибора
ВНИМАНИЕ!
Выключайте прибор правильно, как указано
в разделе «Правила безопасности» и таблице 2.
Подготовка к работе
Извлеките прибор из транспортной упаковки, осмо-
трите прибор, убедитесь в отсутствии механических
повреждений. В случае обнаружения повреждений
свяжитесь с сервисным центром организации-про-
давца. В случае если транспортировка прибора
производилась при низкой температуре, оставьте
прибор на 1–2 часа в помещении с температурой
+15-25°С, чтобы прогреть его до комнатной темпе-
ратуры. Внимательно ознакомьтесь с инструкцией.
Ввод в эксплуатацию и первичная
настройка прибора
1. Подключите РТС
(нагревательный элемент) – стр. 16
2. Подключите датчик СО2 – стр. 17
3. Проведите «Самодиагностику»– стр. 10
4. Скачайте приложение Hommyn (QR–код
дляскачивания программы – стр. 18)
5. Подключите прибор к Wi–Fi – стр. 18
6. Обновите прошивку – стр. 19
Правила размещения
Выберите место установки прибора на стене поме-
щения, используя монтажный шаблон, входящий
вкомплект поставки.
Убедитесь в том, что выбранное место соответ-
ствует следующим требованиям:
• радиаторы отопления, мебель, стены, пол и дру-
гие объекты не создают помех для работы и об-
служивания прибора, минимальные расстояния
до этих предметов показаны на рис. 2;
• пользователю обеспечен свободный доступ
к кнопке вкл./выкл. и выдвигающимся или съем-
ным частям прибора: префильтру, аромакапсу-
ле и отсеку со сменными фильтрами;
• стена ровная, не препятствует плотному приле-
ганию прибора к стене, не имеет уклона более
2° и допускает бурение вентиляционного кана-
ла (при необходимости перед началом работ
проконсультируйтесь со специалистами).
• в местах технологических отверстий отсутству-
ют элементы инженерных коммуникаций: элек-
тропроводка, трубы отопления и т. д.
• имеется возможность подключения прибора
к сети питания 220 В с нагрузкой не менее 2 кВт.
Прибор должен быть установлен в вертикальном
положении с выпуском воздуха вниз.

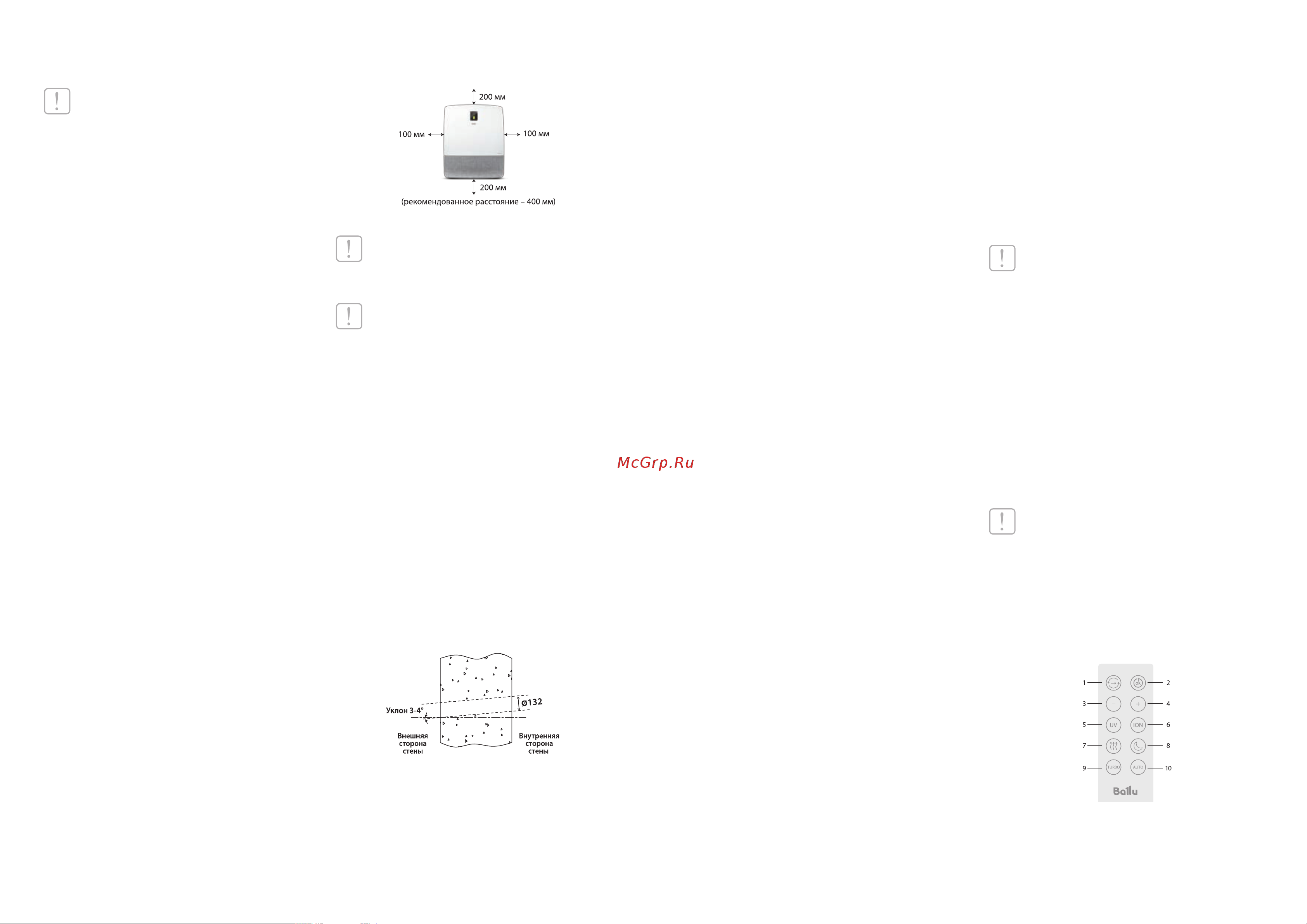

Рисунок 2
ВНИМАНИЕ!
Располагать прибор в горизонтальном положении
или с выпуском воздуха вверх ЗАПРЕЩЕНО!
ВНИМАНИЕ!
Монтаж должны выполнять только квалифициро-
ванные специалисты с использованием професси-
онального оборудования.
Монтаж прибора можно условно разделить
на5 шагов.
Шаг 1. Бурение отверстия 132 мм в стене
• Используя строительный уровень, приложите
кстене шаблон для монтажа и наметьте на стене
центр канала воздуховода и крепежные отвер-
стия. Уберите монтажный шаблон.
• Установите станину установки алмазного бурения
на стене, используя шаблон как прокладку между
станиной и стеной (для того, чтобы избежать по-
вреждения поверхности стены). Центр коронки
должен совпадать с центром канала воздуховода
для прибора.
• Установите угол наклона коронки таким образом,
чтобы отверстие имело уклон 3–4° вниз всторо-
ну улицы, как показано на Рис.3, для того, чтобы
осадки не смогли попадать с улицы внутрь по-
мещения.
Рисунок 3
•
Установите пылесборное кольцо на стене, под-
ключите промышленный пылесос.
•
При бурении бетона необходимо обеспечить по-
дачу воды к установке алмазного бурения. При
бурении пеноблоков и кирпича допускается ра-
бота без подачи воды.
•
Пробурите сквозное отверстие диаметром 132
мм. При толщине стены более 450 мм используйте
удлинитель коронки.
• Снимите станину, заклейте отверстие из-под ан-
кер-болта.
•
Очистите канал воздуховода от остатков бетона/
кирпича, теплоизоляции и пыли.
Шаг 2. Сверление крепежных отверстий в
стене
• В зависимости от материала стены просверлите
в ней с помощью перфоратора или дрели 3 от-
верстия диаметром 8 мм согласно выполненной
ранее разметке крепежных отверстий. Глубина
отверстий должна соответствовать длине дюбе-
лей, входящих в комплект поставки.
Шаг 3. Тепло-шумоизоляция канала
•
Рулеткой измерьте глубину канала. Для тепло-шу-
моизоляции канала воздуховода отрежьте трубу
из вспененного полиэтилена (рекомендуется ис-
пользовать теплоизоляцию диаметром 89 мм и
толщиной 20 мм) длиной равной глубине канала
+ 50 мм.
•
С наружной стороны трубы закрепите пласти-
ковую вентиляционную решетку с наружным
диаметром не более 128 мм (например, Vents MB
100), используя морозостойкий силиконовый
клей-герметик.
•
Трубу с установленной решеткой вставьте вра
-
щательными движениями в канал воздуховода,
убедившись, что вентиляционная решетка распо-
ложена в один уровень с внешней стороной стены.
•
Выступающий из внутренней стороны стены конец
трубы отрежьте таким образом, чтобы оставшаяся
часть выступала на 3–5 мм внутрь от уровня стены.
•
Место соприкосновения трубы с каналом возду-
ховода герметизируйте по кругу морозостойким
силиконовым клеем-герметиком.
Шаг 4. Крепление прибора к стене
•
Перед началом крепления прибора к стене сни
-
мите с прибора переднюю панель и извлеки-
те из него все фильтры, как указано в разделе
«Сервисное обслуживание».
•
Вставьте дюбели в крепежные отверстия в
стене.
•
В 2 верхних дюбеля закрутите 2 шурупа так, чтобы
расстояние от стены до края головки шурупа со-
ставляло 3 мм. Допускается регулировка выступа-
ющих частей шурупов на 1–2 мм для обеспечения
плотного примыкания прибора к стене.
•
Аккуратно навесьте навесте прибор на 2 шурупа,
использую монтажные проушины, расположенные
на тыльной стороне прибора.
• Вставьте третий шуруп из комплекта поставки в
центральное отверстие, расположенное на зад-
ней стенке прибора за фильтрами, и до конца за-
крутите его, при этом не прилагайте чрезмерного
усилия во избежание растрескивания материала
задней стенки прибора.
•
Вставьте все фильтры обратно в прибор, как
указано в разделе «Сервисное обслуживание».
Наденьте на прибор переднюю панель.
Шаг 5. Электрическое подключение
• Подключите прибора к электросети. Переведите
кнопку вкл./выкл. на боковой стороне прибора в
положение «включено».
• Нажмите на кнопку вкл./выкл на пульте ДУ и удер
-
живайте ее 3 сек.
• Запустите режим самодиагностики, как указано в
таблице 2 раздела «Эксплуатация прибора».
ВНИМАНИЕ!
Рекомендуется запускать режим
«Самодиагностика» после монтажа прибора и
после установки дополнительных опций: кера-
мического нагревательного элемента и датчика
СО2.
• Проверьте прибор на работоспособность и убе-
дитесь в отсутствии посторонних шумов, после-
довательно переключив его с помощью пульта
ДУ с первой до восьмой скорости в режиме при-
тока воздуха, после чего повторите процедуру в
режиме циркуляции ( перед выполнением про-
верки ознакомьтесь с разделом «Эксплуатация
прибора»).
• Заполните гарантийный талон. Монтаж устрой-
ства завершен.
Эксплуатация прибора
ВНИМАНИЕ!
Перед началом эксплуатации прибора внимательно
изучите данный раздел и ознакомьтесь с режимами
работы прибора, функциями кнопок пульта ДУ.
Управление прибором осуществляется с пульта
дистанционного управления или с помощью мо-
бильного приложения.
Пульт дистанционного управления (пульт ДУ)
Рисунок 4
На пульте ДУ расположно 10 кнопок управления,
функции которых описаны в таблице 2.
