Подготовка к работе
Подготовка к работе

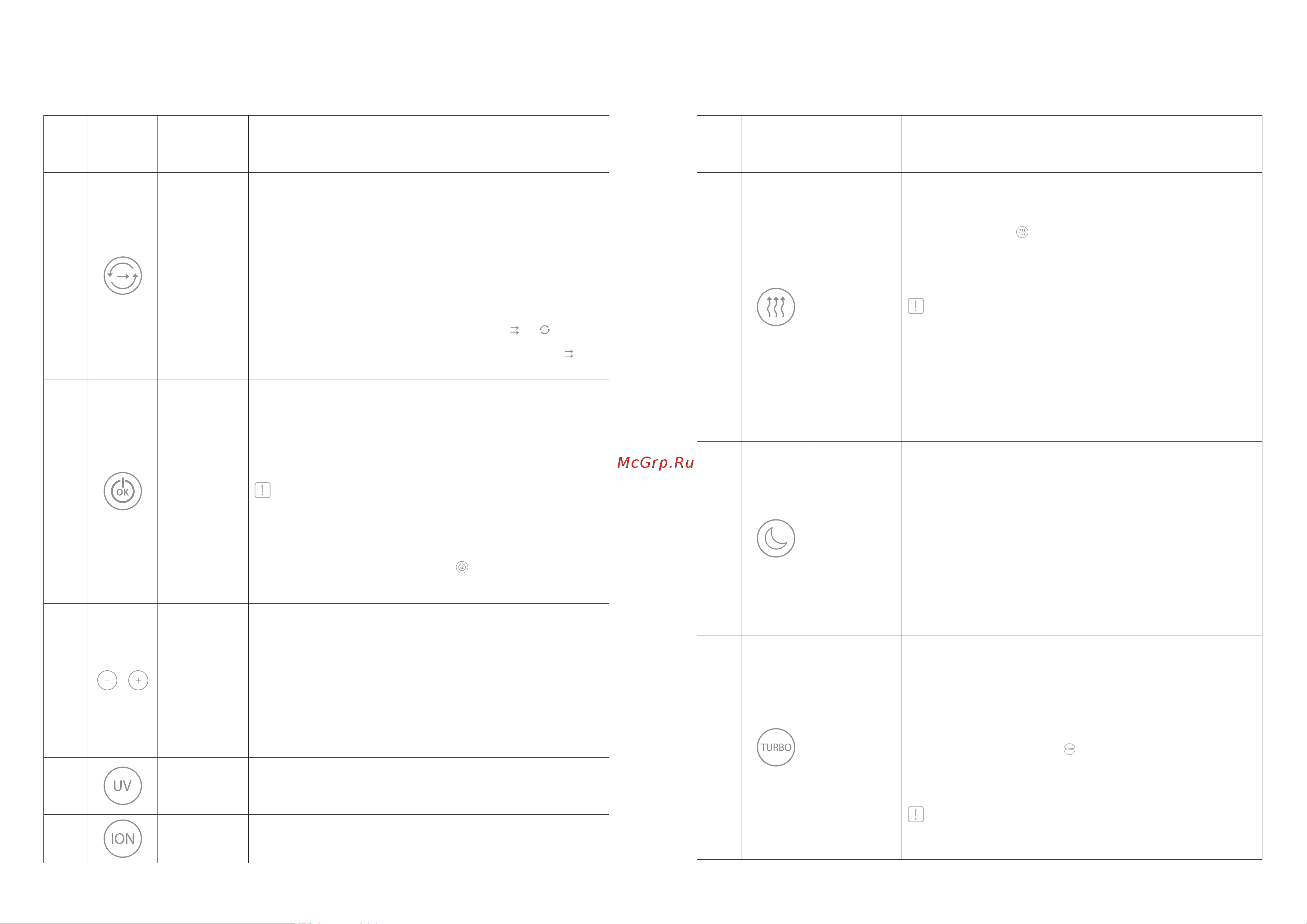

Таблица 2. Функции кнопок панели управления и пульта ДУ
Номер
кнопки
пульта
ДУ
Кнопка /
комбинация
кнопок на
пульте ДУ
Функция Описание
1
1. Запуск ручного
режима (MANUAL)
или запуск инди-
кации текущего
режима
2. Открытие/
закрытие автома-
тического клапана
притока
Позволяет открывать/закрывать клапан притока. При закрытом клапане при-
бор работает в режиме циркуляции (воздухоочистителя), очищая воздух внутри
помещения. При открытом клапане – обеспечивает приток свежего
воздуха с улицы через вентиляционный канал, работает в режиме вентиляции.
Если прибор находится в автоматическом режиме (AUTO) или режиме мак-
симальной производительности (TURBO), при нажатии на кнопку на дисплее
отобразится индикация текущего режима. Для того, чтобы изменить положение
клапана притока, необходимо перейти в ручной режим (MANUAL).
Если прибор находится в ночном режиме (SLEEP), при нажатии на кнопку
прибор переходит в ручной режим (MANUAL).
Переход между режимами притока (вентиляция) и циркуляции (воздухоочисти-
теля) происходит в течение 5-10 сек, при этом индикаторы
или мигают.
При работающем нагревательном элементе переход прибора в режим циркуля-
ции (воздухоочистителя) происходит через 30 сек, при этом индикатор
мигает.
2
1. Включает/
выключает
прибор
2. Подтверждает
выбранное поль-
зователем
действие.
При длительном (3 сек) нажатии на кнопку происходит включение/выключение
прибора.
При выключении прибора автоматический клапан притока воздуха закрыва-
ется и полностью блокирует поступление воздуха снаружи. Выключение при
работающем нагревательном элементе происходит через 30 сек, при этом на
дисплее прибора отображается сообщение пользователю: «Не отключайте при-
бор от питания – идет охлаждение нагревательного элемента!»
ВНИМАНИЕ!
1. ЗАПРЕЩАТСЯ во избежание выхода прибора из строя отключать питание при-
бора до его полного выключения.
2. ЗАПРЕЩАТСЯ выключать прибор только с помощью кнопки вкл./выкл., рас-
положенной на боковой стороне прибора. Если вы не планируете долгое время
пользоваться прибором, выключите прибор строго в указанной последователь-
ности: 1) нажмите и удерживайте 3 сек кнопку
пульта ДУ, 2) дождитесь, пока
дисплей погаснет и прибор перестает работать, 3) переведите кнопку вкл./выкл.,
расположенную на боковой стороне прибор, в положение «выключено».
3 и 4
и
1. Запуск ручного
режима (MANUAL)
2. Изменение ско-
рости вентилятора
3. Изменение
заданной темпе-
ратуры
4. Выбор нужного
параметра из
предложенных
(функция проли-
стывания)
Позволяет сразу перейти в ручной режиме (MANUAL), в котором прибор
сохраняет постоянными установленные пользователем настройки: скорость
вентилятора и текущее положение клапана притока. В случае установки нагре-
вательного элемента в ручном режиме (MANUAL) автоматически поддержива-
ется заданная пользователем температура воздуха на выходе из прибора.
5
Включение/отклю-
чение УФ лампы
Позволяет включать/отключать функцию обеззараживания воздуха с помощью
УФ лампы
6
Включение/отклю-
чение генератора
холодной плазмы
Позволяет включать/отключать функцию насыщения воздуха аэроионами
Номер
кнопки
пульта
ДУ
Кнопка /
комбинация
кнопок на
пульте ДУ
Функция Описание
7
Установка задан-
ной температуры
воздуха на
выходе из при-
бора (доступна
после установки
нагревательного
элемента)
Позволяет перейти в режим установки заданной температуры (климат-кон-
троль). Пользователь может выбрать заданную температуру в диапазоне от
+5°С до +25 °С. По умолчанию заданная температура составляет +20° С. После
выбора значения заданной температуры, его необходимо подтвердить корот-
ким нажатием на кнопку
(стр.16 Установка нагревательного элемента).
Заданная температура автоматически поддерживается в режимах MANUAL,
SLEEP и AUTO. В режиме TURBO при открытом клапане притока заданная тем-
пература автоматически снижается до +5 °С для обеспечения максимальной
производительности, а после завершения работы в режиме TURBO вновь при-
нимает ранее установленное значение.
ВНИМАНИЕ!
Во избежание переохлаждения людей из-за сквозняка в холодное время года
по возможности проветривайте пустое помещение в режиме TURBO.
Погрешность значения фактической температуры воздуха на выходе из при-
бора может составлять +/- 5 °С.
Время выхода на заданную температуру составляет не более 10 мин.
Полностью отключить функцию подогрева воздуха в приборе невозможно.
В холодное время года прибор будет автоматически снижать скорость венти-
лятора для обеспечения подогрева воздуха до заданной температуры. Для
подачи максимального количества воздуха заданная температура должна
быть равна +5 °С.
8
Запуск ночного
режима (SLEEP)
Позволяет сразу перейти в ночной режим (SLEEP), в котором
прибор работает на 1 скорости и практически бесшумен.
В ночном режиме (SLEEP) выполняются следующие функции:
1. Прибор автоматически открывает и закрывает клапан притока в зави-
симости от уровня концентрации углекислого газа СО2 в помещении, при
условии, что установлен датчик СО2-Z19. Проветривает помещение ,
если это необходимо.
2. Автоматически поддерживается заданная пользователем целевая темпера-
тура воздуха на выходе из прибора, при условии, что установлен нагреватель-
ный элемент РТС.
9
Запуск высоко-
производитель-
ного режима
(TURBO)
Позволяет сразу перейти в высокопроизводительный режим (TURBO),
в котором прибор работает на максимальной 9 скорости ограниченное
время – 15мин.
Повторное включение режима TURBO после его завершения возможно только
по истечении 10 мин, при этом на дисплее прибора отображается сообщение
пользователю – « Повторный запуск Турбо режима возможен через: 10:00».
Если прибор проработал в режиме Турбо менее 5 мин и был отключен (был
выбран другой режим), режим Турбо может быть возобновлен без задержки
при повторном нажатии на кнопку
. В режиме TURBO при открытом кла-
пане притока заданная температура автоматически снижается до +5°С для
обеспечения максимальной производительности, а после завершения работы
в режиме TURBO вновь принимает ранее установленное значение.
ВНИМАНИЕ!
Во избежание переохлаждения людей из-за сквозняка в холодное время
года по возможности проветривайте пустое помещение в режиме TURBO.
