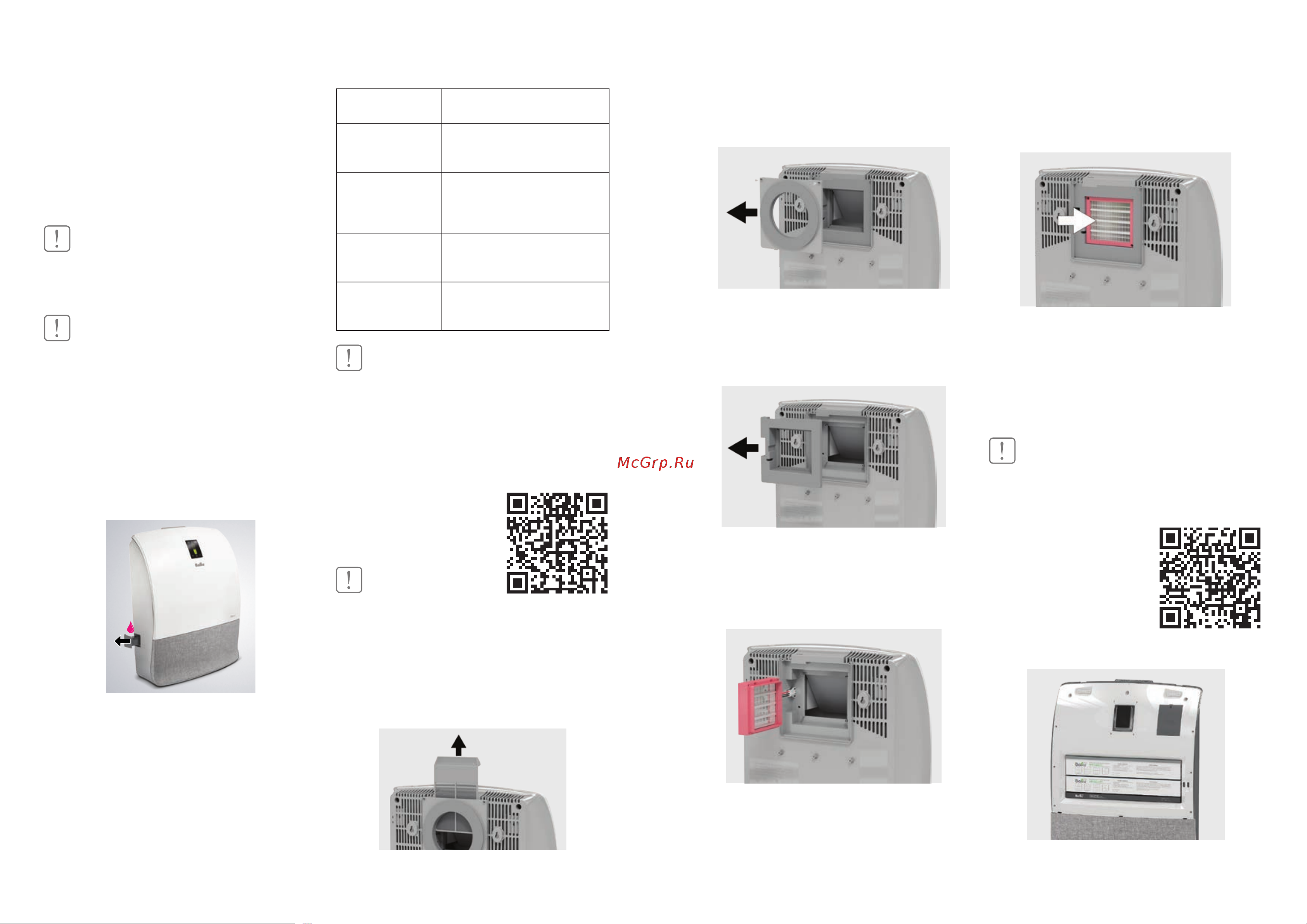

16
17
Замена/установка керамического нагревательного элемента
Установка датчика углекислого газа CO2-Z19
4. Установить новый фильтр на место старого, в
корпус до упора.
5. Установите переднюю панель прибора в пазы
в нижней части корпуса и прижмите до упора
верхнюю часть панели к верхней части корпу-
са прибора. Убедитесь что панель установле-
на ровно и зафиксирована магнитными фикса-
торами.
ВНИМАНИЕ!
Перед установкой фильтров убедитесь в том, что
все упаковочные материалы (защитная полиэти-
леновая пленка) удалены с фильтров.
ВНИМАНИЕ!
Используйте только оригинальные сменные
фильтры.
Использование капсулы для ароматических
масел
1. Нажмите на арома капсулу освободите ее из
фиксатора, извлеките капсулу горизонтально
не пролив остатки масла (рис. 16).
2. Очистите арома капсулу от остатков старого
масла, добавьте новое ароматическое масло.
Рисунок 16
3. Установите и зафиксируйте до упора арома
капсулу.
Основа сервисного обслуживания прибора - ре-
гулярная замена сменных фильтров и очистка
фильтра грубой очистки (префильтра).
Таймер замены фильтров отображается на дис-
плее прибора. Счетчик отсчитывает время от
установленного значения до нуля и только во
время работы прибора. Заводское значение тай-
мера замены фильтров установлено на 180 дней.
Фильтр
Периодичность обслуживания/
замены*
Фильтр грубой
очистки HDPrefilter
Влажная очистка раз в 2 недели.
Перед установкой необходимо
полностью просушить фильтр!
Фильтр тонкой
очистки М5
Замена фильтра раз в год.
Разрешена сухая очистка филь-
тра с помощью бытового пылесо-
са. Влажная очистка запрещена
Фильтр высокоэф-
фективный
HEPA H11
Замена фильтра раз в 2 года.
Влажная и сухая очистка запре-
щена
Фильтр угольный
CARBON
Замена фильтра раз в год.
Влажная и сухая очистка запре-
щена
ВНИМАНИЕ!
* Загрязнение фильтров может быть более
интенсивным в зависимости от экологических
условий эксплуатации, рекомендуется прове-
рять состояние фильтров каждые 3 месяца.
После замены фильтров рекомендуется обновить
таймер. Порядок установки таймера замены филь-
тров описан в разделе эксплуатация прибора.
Замена/установка
керамического
нагревательного
элемента
ВНИМАНИЕ!
Установку нагревательного элемента должен вы-
полнять квалифицированный специалист.
1. Убедитесь что прибор отключен от сети пита-
ния.
2. Извлеките фильтр грубой очистки из прибора
(рис. 17).
Рисунок 17
3. Отвинтите два крепежных болта на задней
крышке прибора. Снимите заднюю крышку
потянув ее на себя и вверх (рис. 18).
Рисунок 18
4. Аккуратно извлеките пенопластовый тепло-
изоляционный элемент (рис. 19).
Рисунок 19
5. Подключите нагревательный элемент к разъему
«мама» в приборе. Убедитесь, что соединение
«мама-папа» надежно зафиксировано (рис. 20).
Рисунок 20
6. Установите на место пенопластовый тепло-
изоляционный элемент. Установите нагрева-
тельный элемент до упора в корпус прибора
до щелчка защелки. Завинтите два крепежных
болта. Убедитесь, что нагревательный элемент
надежно зафиксирован (рис. 21).
Рисунок 21
7. Установите на место заднюю крышку прибора.
Завинтите два крепежных болта. Установите на
место фильтр грубой очистки.
8. Запустите режим самодиагностики, как указано
в таблице 3 раздела "Эксплуатация прибора"
ВНИМАНИЕ!
Рекомендуется запускать режим
«Самодиагностика» после установки
керамического нагревательного элемента.
Установка датчика
углекислого газа
CO2-Z19
1. Убедитесь, что прибор от-
ключен от сети питания
2. Снимите переднюю па-
нель прибора (рис. 22)
Рисунок 22
Ссылка на видеоинструкцию
Ссылка на видеоинструкцию
