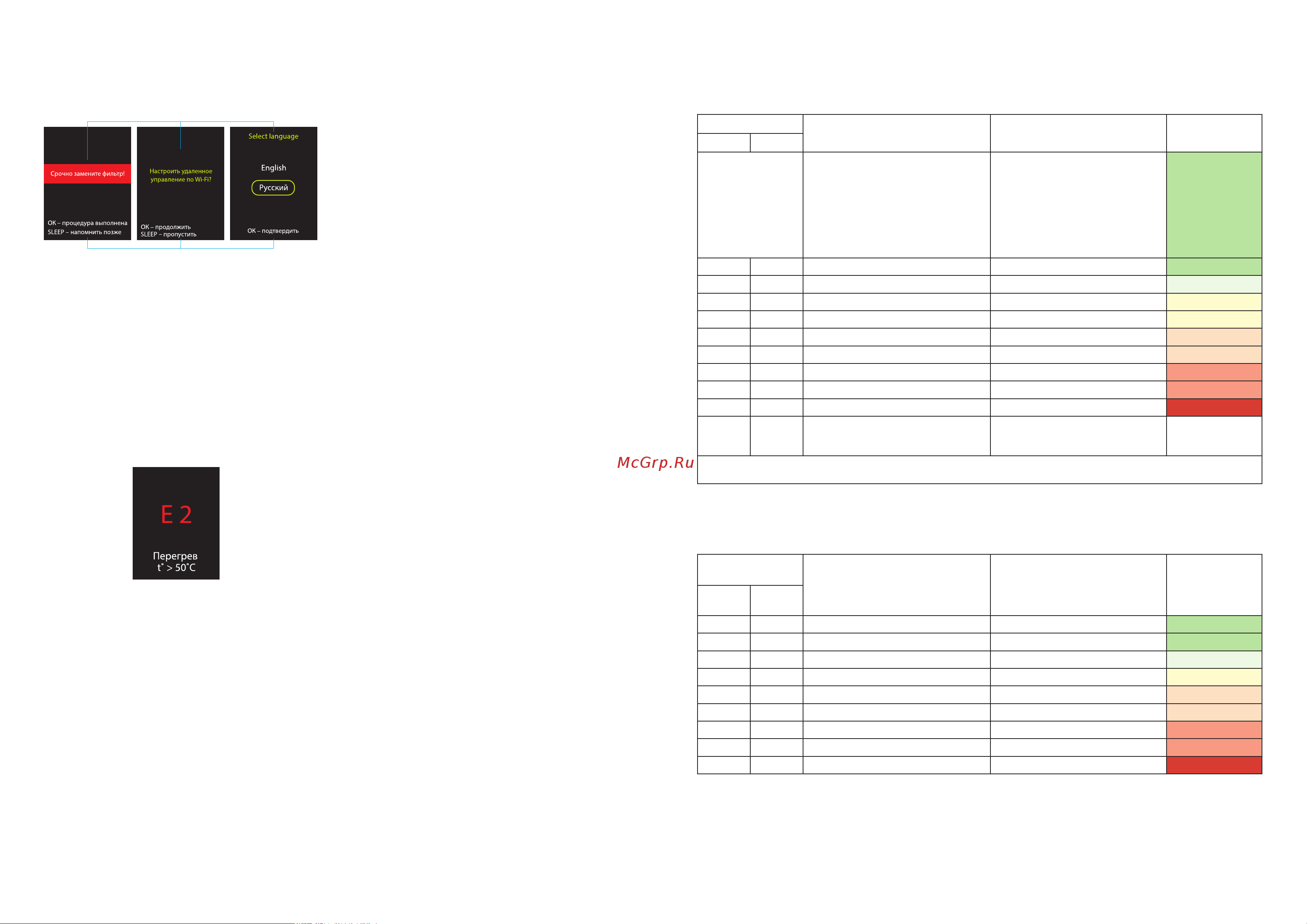

Основная индикация на дисплее прибора
Основная индикация на дисплее прибора
Рисунок 10
Индикация ошибок на дисплее прибора
На рисунке 11 приведен пример индикации ошиб-
ки на дисплее прибора. При отображении ошибки
на дисплее прибора отключите прибор с пульта
ДУ, нажав на кнопку вкл./выкл. Затем отключите
питание прибора с помощью кнопки вкл./выкл. ,
находящейся на боковой панели прибора. Через
1-2 мин вновь включите прибор и проверьте, не
отображается ли ошибка вновь. При повторном
отображении ошибки на дисплее прибора обрати-
тесь в сервисный центр.
Рисунок 11
Примеры сообщений пользователю
Подсказка пользователю для продолжения работы
Таблица 3. Индикация качества воздуха по показаниям датчика углекислого газа СО2- Z19*
Таблица 4. Индикация качества воздуха по показаниям датчика микроскопических частиц РМ2.5
Концентрация СО2
Уровень качества воздуха
Скорость вентилятора в автома-
тическом режиме (AUTO)
Индикация
min max
<500 Отличный
Уровень углекислого газа ми-
нимальный. Проветривание
не требуется. Прибор рабо-
тает в режиме циркуляции
(воздухоочистителя).
зеленый
600 700 Отличный ПРИТОК 1 скорость зеленый
800 1000 Хороший ПРИТОК 2 скорость светло-зеленый
1000 1200 Удовлетворительный ПРИТОК 3 скорость желтый
1200 1400 Удовлетворительный ПРИТОК 4 скорость желтый
1400 1600 Неудовлетворительный ПРИТОК 5 скорость оранжевый
1600 1800 Неудовлетворительный ПРИТОК 6 скорость оранжевый
1800 2000 Крайне неудовлетворительный ПРИТОК 7 скорость красный
2000 2200 Крайне неудовлетворительный ПРИТОК 8 скорость красный
2200 3500 Критический ПРИТОК 9 скорость бордовый
>3500
Сообщение
об ошибке
* - функция доступна только после установки датчика углекислого газа СО2-Z19
Концентрация
PM2.5
Уровень качества воздуха
Скорость вентилятора в режиме
циркуляции (воздухоочистителя)
Индикация
min max
0 5 Отличный 1 зеленый
5 10 Отличный 2 зеленый
10 20 Хороший 3 светло-зеленый
20 30 Удовлетворительный 4 желтый
30 40 Неудовлетворительный 5 оранжевый
40 50 Неудовлетворительный 6 оранжевый
50 70 Крайне неудовлетворительный 7 красный
70 100 Крайне неудовлетворительный 8 красный
>150 Критический 9 бордовый
