Radiascan 501 [11/31] Экран режима бета только для radiascan 701

Строка сообщений

В строке сообщений (см. Рис. 4) выводится текущий уровень тревоги. Ниже перечислены

выводимые сообщения в порядке убывания их приоритета:

 «Нет данных» – измеренное значение недостоверно;

 «Опасно» или «Тревога 2» – значение выше или равно второму порогу;

 «Радиация» или «Тревога 1» – значение выше или равно первому порогу и ниже

второго;

 «Норма» – значение ниже первого порога.

Сообщения «Радиация» и «Опасно» выдаются для значений мощности дозы, а

«Тревога 1» и «Тревога 2» для значений накопленной дозы.

1.7.2 Экран режима ПОИСК.

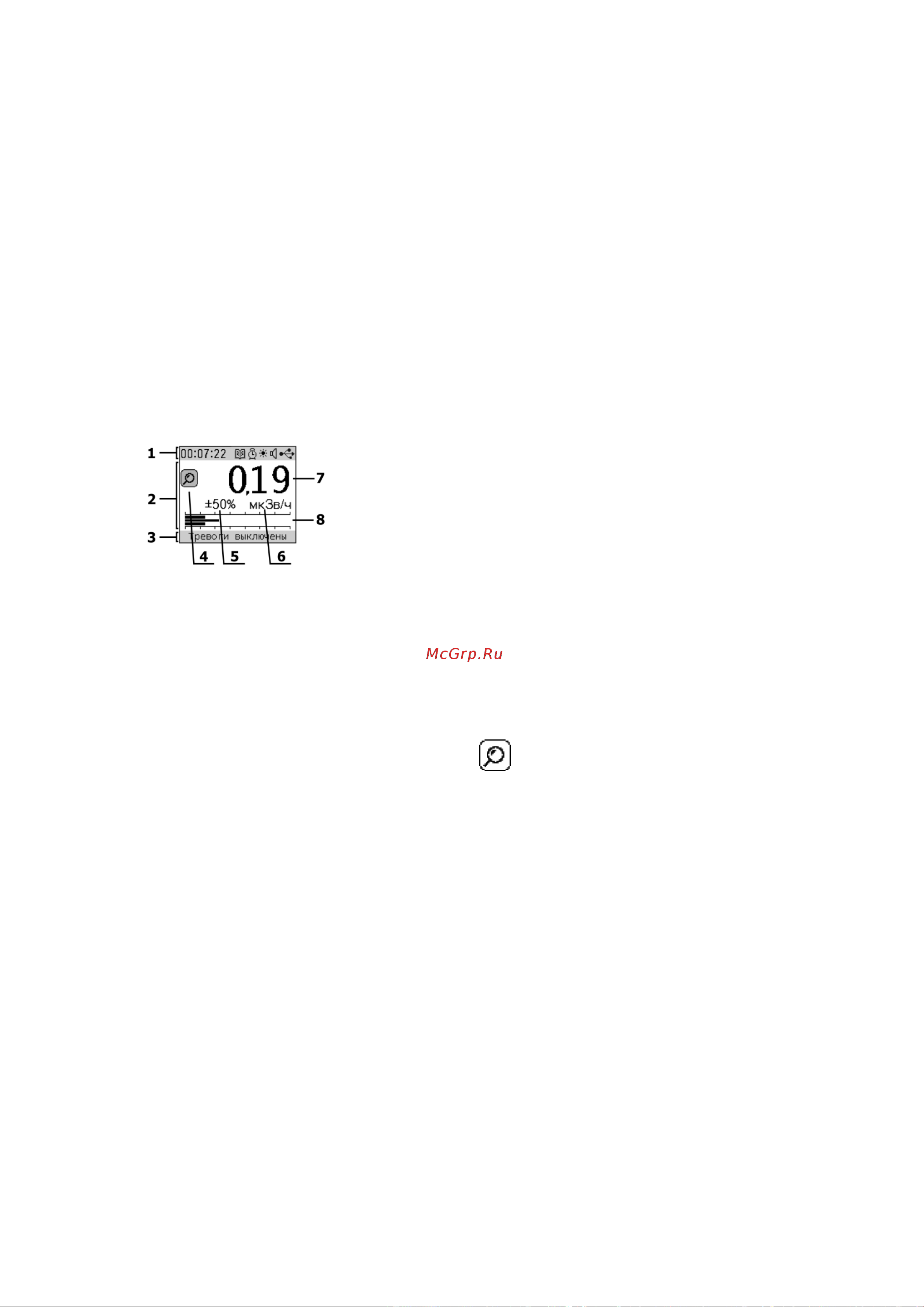

В режиме ПОИСК экран имеет вид, показанный на Рис. 5.

1 – заголовок экрана

2 – рабочая область экрана

3 – строка сообщений

4 – значок режима ПОИСК

5 – статистическая погрешность измеряемой величины

6 – единицы измерения

7 – значение измеряемой величины

8 – аналоговый индикатор

Рис. 5 Экран режима ПОИСК

Заголовок

В режиме ПОИСК заголовок экрана по своему составу и поведению аналогичен заголовку

режима ГАММА (см. п. 1.7.1).

Рабочая область

В левой части экрана располагается значок – признак режима ПОИСК.

Крупными цифрами зеленого цвета (см. Рис. 5, поле 7) отображается числовое значение

мощности дозы.

Кроме значения мощности дозы на экране отображаются соответствующие ему

статистическая погрешность (поле 5) и единицы измерения (поле 6).

В нижней части экрана измеренное значение отображается на аналоговом индикаторе с

логарифмической шкалой. Одному делению шкалы индикатора соответствует

десятикратное изменение отображаемой величины. Верхняя и нижняя зеленые полосы

отражают значение поля 7, центральная серая полоса отражает мощность дозы,

измеренную за последнюю секунду.

Строка сообщений

В режиме ПОИСК тревожные сообщения не выдаются, поэтому в строке сообщений

(см. Рис. 5) выводится либо «Нет данных», если измеренное значение недостоверно, либо

подсказка «Тревоги выключены».

1.7.3 Экран режима БЕТА (только для RadiaScan-701).

Для оценки плотности потока бета-частиц требуется провести два измерения:

 измерение вклада только гамма-излучения (при установленной задней крышке в

положение фильтр со свинцом) – фон;
