Radiascan 501 [6/31] Сигнал регистрации частиц

 графическое представление измеряемой величины и установленных

пользователем порогов тревоги;

 текущая статистическая погрешность измерения в доверительном интервале 0,95;

 текущий уровень тревоги;

 текущее время или дата;

 подсказки, если методика измерения требует каких-либо дополнительных

действий со стороны пользователя.

1.3.3 Сигнал регистрации частиц

Индикатор выдает звуковые сигналы (щелчки) по регистрации фотонов или частиц

ионизирующего излучения. Чем выше уровень излучения, тем выше средняя частота

щелчков. Данные сигналы можно отключить, используя настройки Индикатора.

1.3.4 Тревожные сообщения

При превышении любого тревожного порога Индикатор выдает соответствующий

звуковой сигнал. Сигналы тревоги можно отключить, используя настройки Индикатора.

1.4 Внешний вид изделия

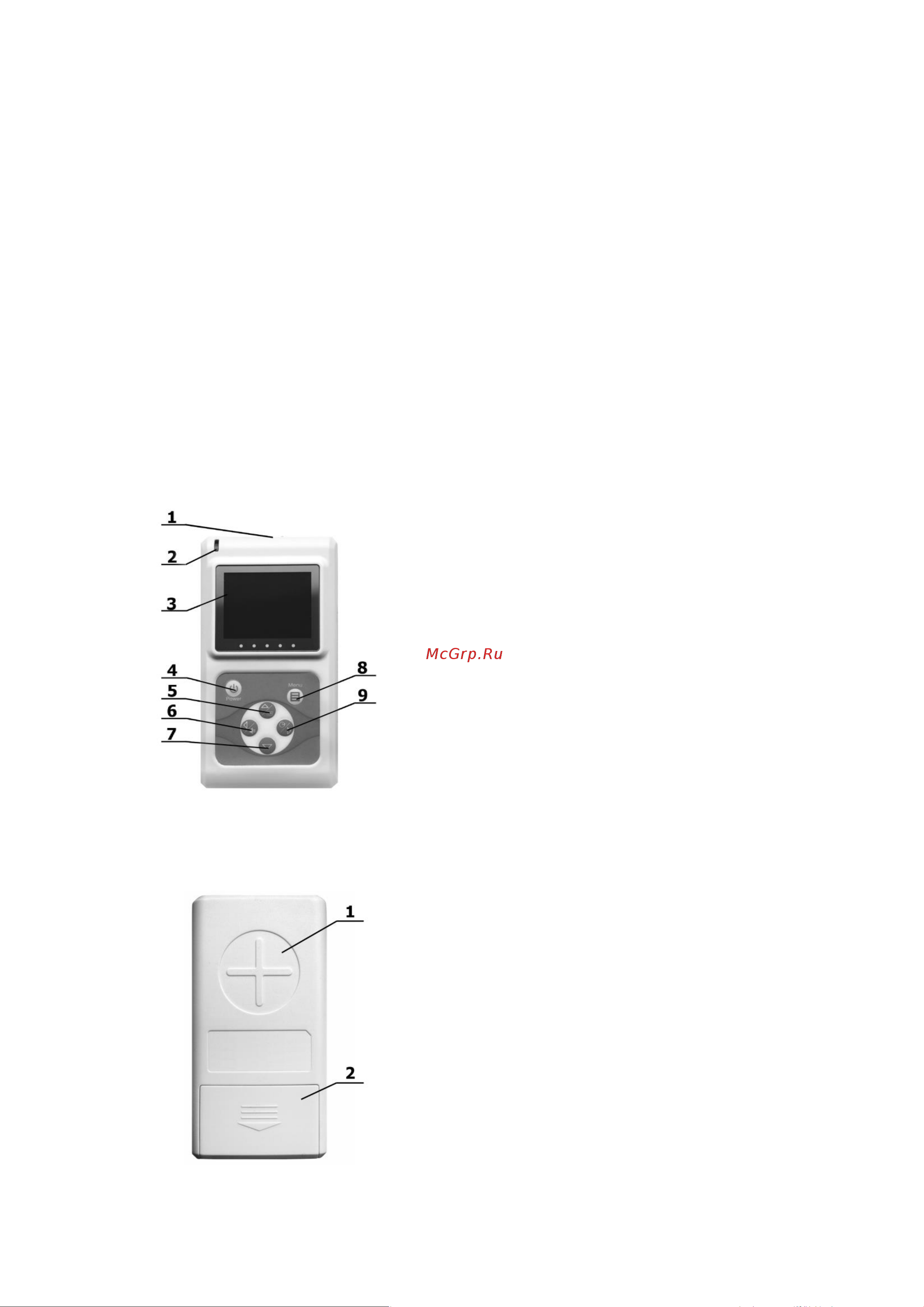

Внешний вид лицевой стороны RadiaScan-501(701) представлен на Рис. 1.

1 – разъем USB

2 – светодиодные индикаторы

3 – OLED дисплей

4 – кнопка «Power» – включение/выключение

питания Индикатора

5 – кнопка «Вверх»

6 – кнопка «Влево»

7 – кнопка «Вниз»

8 – кнопка «Menu»

9 – кнопка «Вправо»

Рис. 1 Внешний вид лицевой стороны RadiaScan-501(701)

Внешний вид тыльной стороны RadiaScan-501 представлен на Рис. 2.

1 – метка центра детектора

2 – крышка батарейного отсека

Рис. 2 Внешний вид тыльной стороны RadiaScan-501
