4. зеленый – если значение ниже первого порога.

На Рис. 6 в поле 9 отображаются единицы измерения.

Строки сообщений

Экран содержит две строки сообщений (см. Рис. 6).

В верхней строке выводятся подсказки пользователю по текущему виду измерений:

 «Наденьте крышку» – при переключении в режим измерения фона;

 «Снимите крышку» – при переключении в режим измерения суммарного

воздействия излучений;

 «Идет измерение…» – в процессе измерения;

 «Измерение завершено» – по окончании измерения, если достигнута

статистическая погрешность не более ±50%;

 «Измерение прервано» – по окончании измерения, если статистическая

погрешность превышает ±50%.

В нижней строке сообщений выводится уровень тревоги. Ниже перечислены выводимые

сообщения в порядке убывания их приоритета:

 «Нет данных» – измеренное значение недостоверно;

 «Тревога 2» – значение выше или равно второму порогу;

 «Тревога 1» – значение выше или равно первому порогу и ниже второго;

 «Норма» – значение ниже первого порога.

1.7.4 Экран режима АЛЬФА (только для RadiaScan-701).

Для оценки плотности потока альфа-частиц требуется провести два измерения при снятой

задней крышке:

 измерение вклада только гамма-излучения и бета частиц (исследуемая

поверхность накрыта, например, тонким листом бумаги) – фон;

 измерение суммарного воздействия гамма-излучения и альфа-частиц

(исследуемая поверхность полностью открыта) – суммарное воздействие.

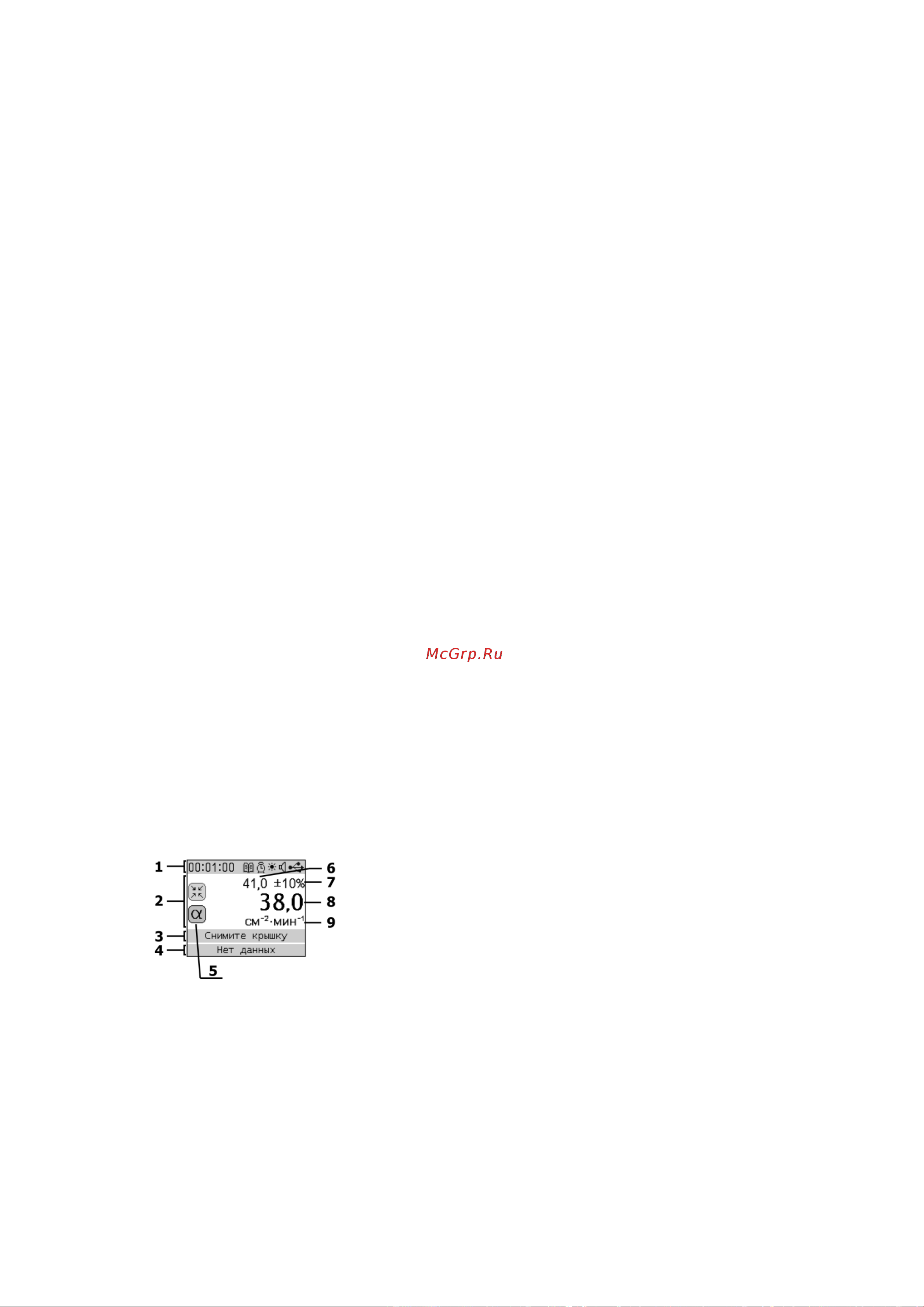

И при измерении фона, и при измерении суммарного воздействия экран имеет вид,

показанный на Рис. 6.

1 – заголовок экрана

2 – рабочая область экрана

3 – верхняя строка сообщений

4 – нижняя строка сообщений

5 – значки, отображающие текущий вид измерения

6 – значение измеряемой величины

7 – статистическая погрешность измеряемой величины

8 – значение плотности потока альфа-частиц

9 – единицы измерения

Рис. 7 Экран режима АЛЬФА

Заголовок

Заголовок окна в режиме АЛЬФА полностью соответствует заголовку в режиме БЕТА

(см. п. 1.7.3).

Рабочая область

В левой части рабочей области располагаются два значка, отражающие вид текущего

измерения:
