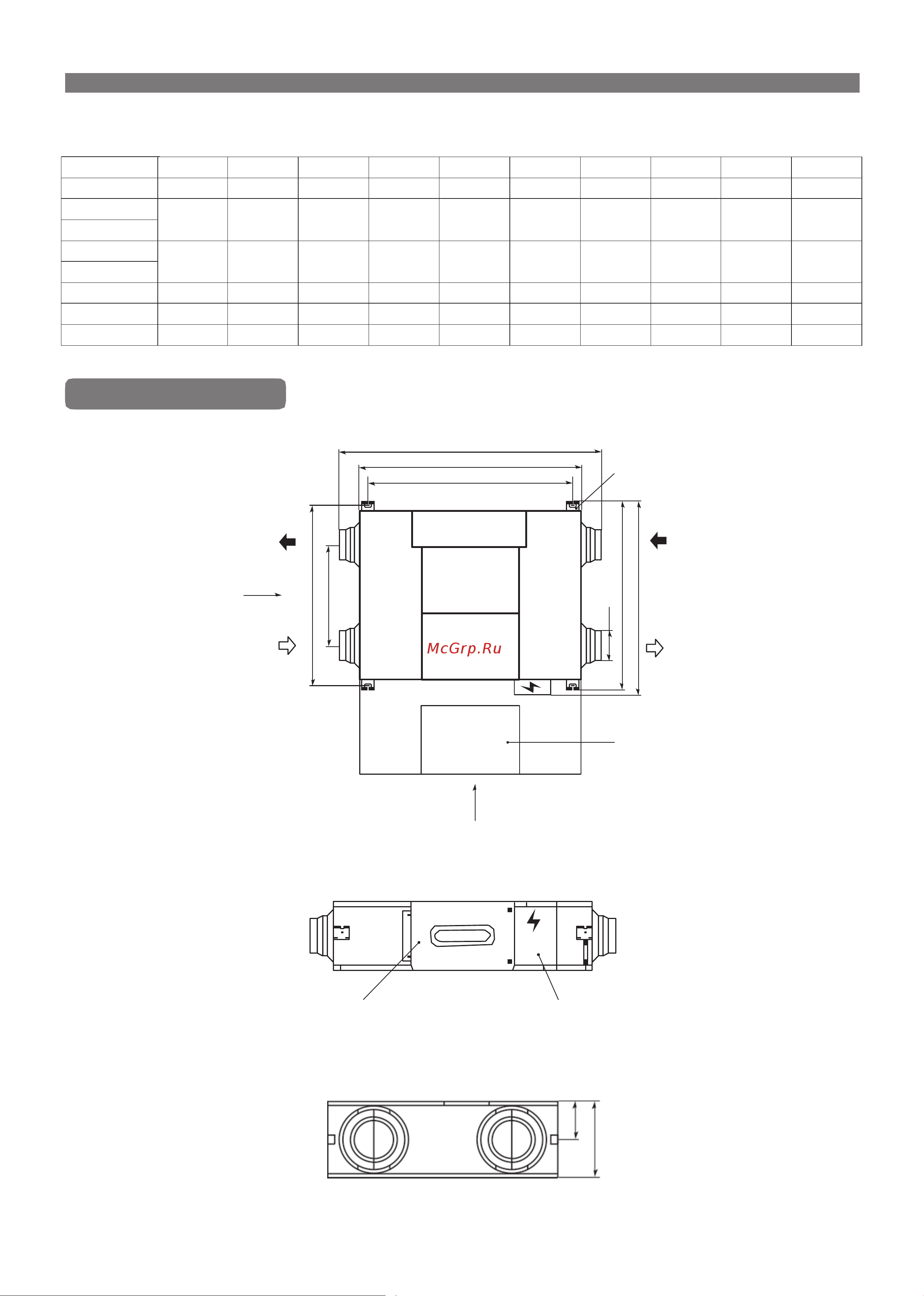

ВНЕШНИЕ РАЗМЕРЫ
Для моделей DV-250HRE/PC ~ DV-1200HRE/PS , (мм)
Модель
A
В
С
D
E
F
G
H
I
dM
DV-250HRE/PC
670
815
720
885
1075
342
112
270
784
150
DV-350HRE/PC
810
815
860
885
1075
482
112
270
924
150
DV-400HRE/PC
DV-500HRE/PC
997
905
1045
966
1130
728
138
312
1106
200
DV-600HRE/PCS
DV-800HRE/PCS
1252
936
1322
1488
430
172
396
995
250
DV-1000HRE/PCS
1132
1252
1186
1322
1488
681
172
396
1246
250
DV-1200HRE/PCS
980
1400
940
1360
1500
430
558
400
1020
230*210
DV-250HRE/PC ~ DV-1200HRE/PCS
Вид
N
Ревизионная
дверца Электрическая
коробка
Вид
K
C
F
N
dM
A
I
Отработанный
воздух
K
E
B
D
Кронштейн
для
подвески
на
резьбовой
шпильке
Комнатный
воздух
Наружный
воздух
Ревизионная
дверца
450 х 450
Поступающий
воздух
Зона
доступа
при
обслуживании
885
