17

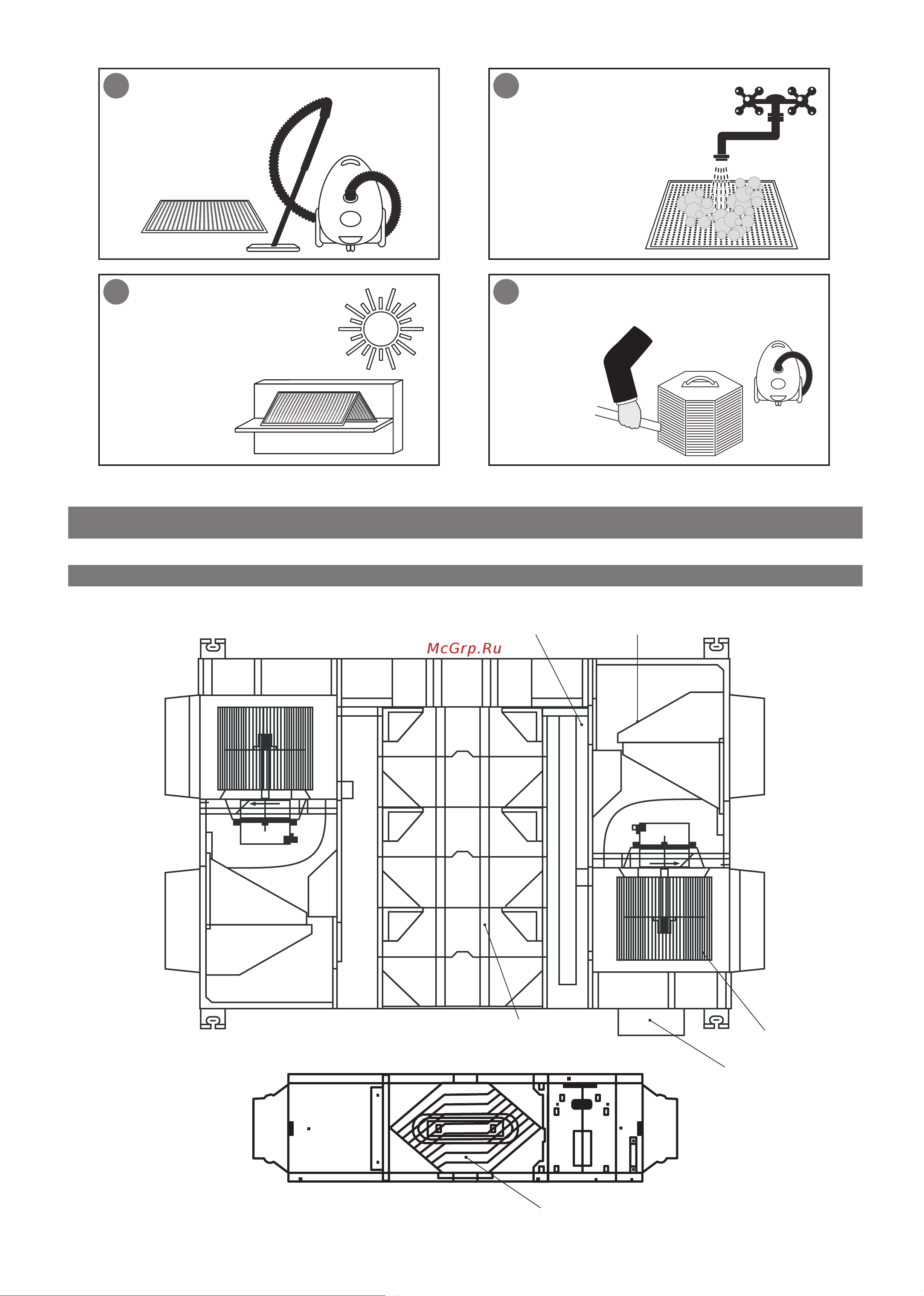

КОНСТРУКЦИЯ ПВУР
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ПВУР
Отверстие
выхода
приточного
свежего
воздуха
Отверстие
входа
комнатного
отработанного
воздуха
Вентилятор
Блок
управления
Теплообменник
Отверстие
входа для
свежего
воздуха
Теплообменник
Отверстие
выхода для
отработанного
воздуха
Встроенный электронагреватель
Байпасная заслонка
Использование пылесоса
Полная просушка фильтра
Промывка фильтра
Удаление пыли и посторонних
предметов с теплообменника
4
5
4
6
В случае сильного
загрязнения
фильтра, вымойте
его в воде при
температуре не
более 60 °C
с нейтральным
моющим средством
Удалите пылесосом
пыль с фильтра
Установите фильтр
после того, как он
полностью высох
Для просушивания
фильтра никогда
не пользуйтесь
открытым огнем
Очистка
производится
при помощи
пылесоса
Никогда не
мойте водой!!!
