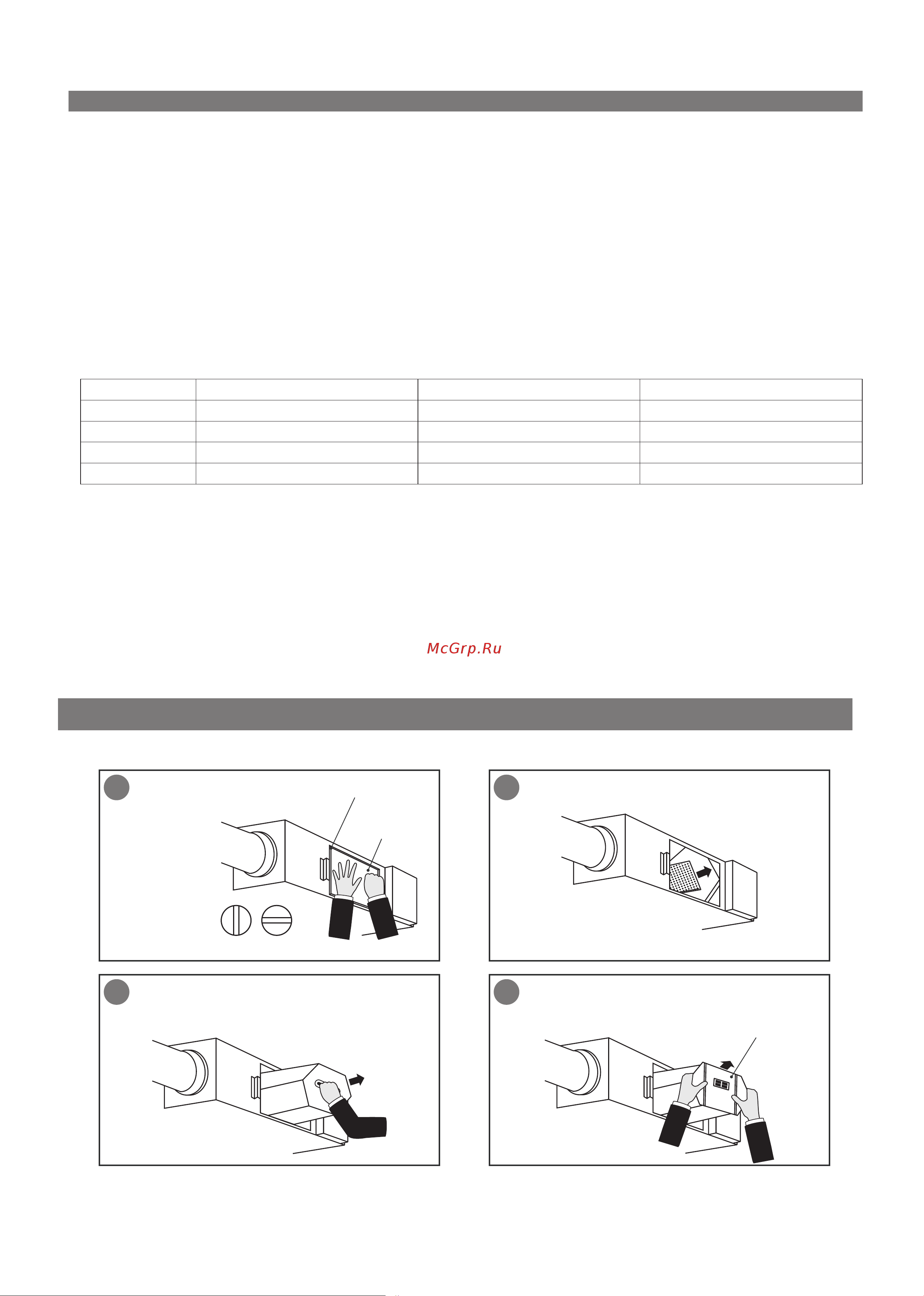

16
ОБСЛУЖИВАНИЕ
•
Перед обслуживанием удостоверьтесь в том, что электропитание отключено.
•
При длительной эксплуатации ПВУР, его фильтр всегда покрывается пылью и загрязняется, что приводит
к снижению воздухообмена. В этом случае, регулярно проводите чистку фильтра ПВУР в зависимости от
степени его загрязнения, особенно в весенний и летний период. В эти сезоны воздух наиболее насыщен
пылью, что может резко ухудшить интенсивность воздухообмена. Поэтому в это время не забывайте
чистить фильтр более двух раз в месяц.
•
Никогда не используйте керосин и металлическую щетку для чистки фильтра и внутреннего блока ПВУР.
Извлечение и осмотр
Извлечение теплообменника
Извлечение воздушного фильтра
Извлечение теплообменника
Для установок с индексом 80-100W Блок
Извлеките теплообменник
из устройства
1
3
2
3
Возьмите воздушный фильтр и вытяните его
Поверните на
90 градусов два
закрывающих
винта, чтобы
произвести
извлечение и
осмотр
Стационарное
положение
Извлечение и
осмотр
Для установок с индексом 25-60 W
закрыто открыто
Извлеките теплообменник из
устройства
Рекомендации подключения электротэнов для моделей DV-600HRE/PCS ~ DV-1200HRE/PCS
Модель
Мощность электротэна, кВт
Сечение кабеля питания, мм
2
Расчетная сила тока, А
DV-600HRE/PCS
5
2,5
6,0
DV-800HRE/PCS
6
2,5
9,2
7
4
10,6
DV-1200HRE/PCS 7,5
4
11,4
DV-1000HRE/PCS
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОКАЛОРИФЕРОВ
•
В установкаx DV-250HRE/PC - DV-500HRE/PC для эффективной работы в зимний период могут
использоваться внешние электрокалориферы, которые обеспечивают нагрев воздуха, который подается
С улицы, до температуры -15 °С ~ -20 °С (ориентировочно). Дальнейший обогрев потока воздуха в
приточном канале обеспечивается за счет использования рекуператора и дополнительного нагревателя,
встроенного в ПВУ, либо выполненного в виде отдельного блока для DV-600HRE/PCS - DV-1200HRE/PCS.
•
Внешние электрокалориферы ПВУ DV-600HRE/PCS - DV-1200HRE/PCS являются устройствами с независимым
электропитанием (380 В, 3 фазы), но при этом управление включением этих устройств организовано через
схему управления ПВУ. При подключении электрокалориферов строго соблюдайте схемы подключения,
приведенные на этой
странице. Также необходимо использовать медные электропровода соответствующего
сечения.
