4
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

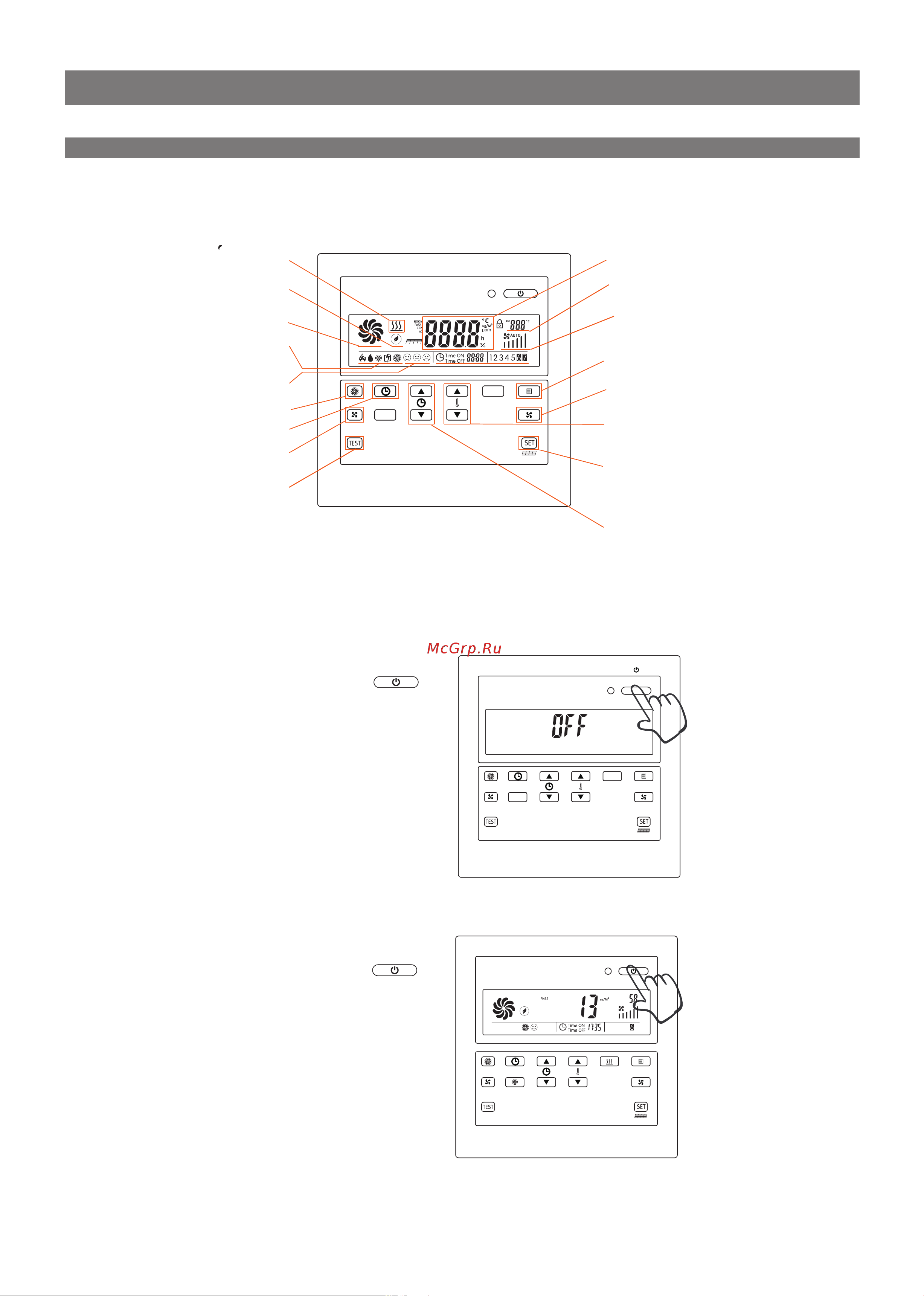

ПРОВОДНОЙ ПУЛЬТ УПРАВЛЕНИЯ С LCD (ЖК-ДИСПЛЕЕМ)
ON/OFF
ON/OFF
Пользовательский интерфейс
Индикация измеренных значений
Индикация установленных
параметров работы
Индикация скорости вращения
вентилятора
Кнопка выбора параметра
настройки
Настройка скорости приточного
воздуха
Настройка температуры воздуха в
помещении
Кнопка «Confirm» («Подтвердить»),
кнопка отображения состояния
фильтра
Кнопки регулировки времени и
настройки таймера
Статус электрического
нагревателя
Статус ручного управления
байпасным вентилем
Статус вентиляции
Статус режима работы
Датчик качества воздуха (VOC)
Кнопка ручного управления
байпасным вентилем
Настройка таймера
Настройка скорости
вытяжного воздуха
Кнопка дистанционного
управления
1.
Включение приточно-
вытяжной установки с рекуперацией тепла
Нажмите кнопку «ON/OFF»
для включения приточно-вытяжной
установки с рекуперацией тепла.
2.
Выключение приточно-вытяжной установки с рекуперацией тепла
ON/OFF
Нажмите кнопку «ON/OFF»
для выключения приточно-
вытяжной установки с рекуперацией
тепла.
