34

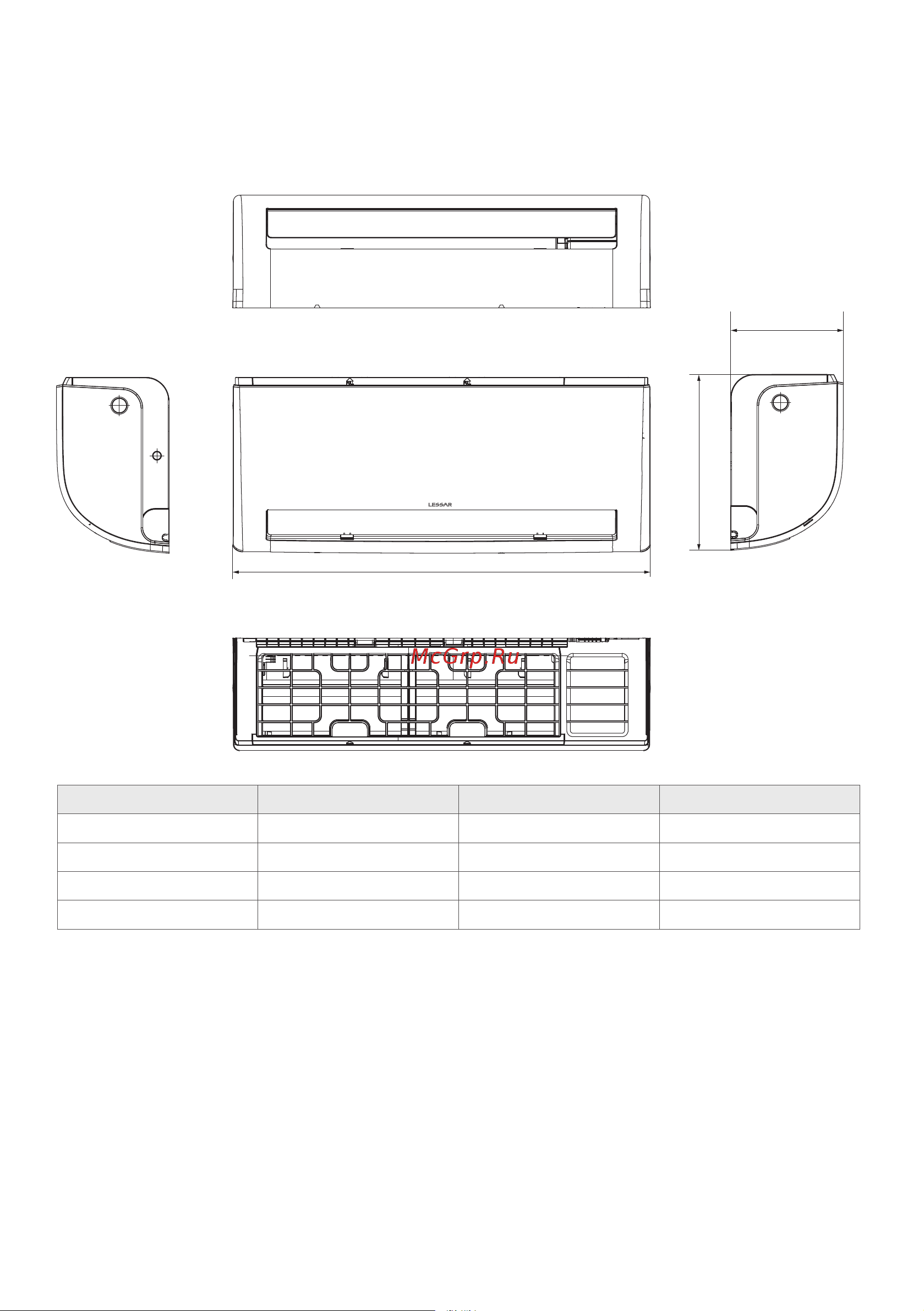

11. Габаритные размеры
Внутренний блок
А
B
C
Модель Ширина (А), мм Глубина (С), мм Высота (В), мм
LS-HE09KSA2 717 193 302
LS-HE12KSA2 805 193 302
LS-HE18KSA2 964 222 325
LS-HE24KSA2 1106 232 342
