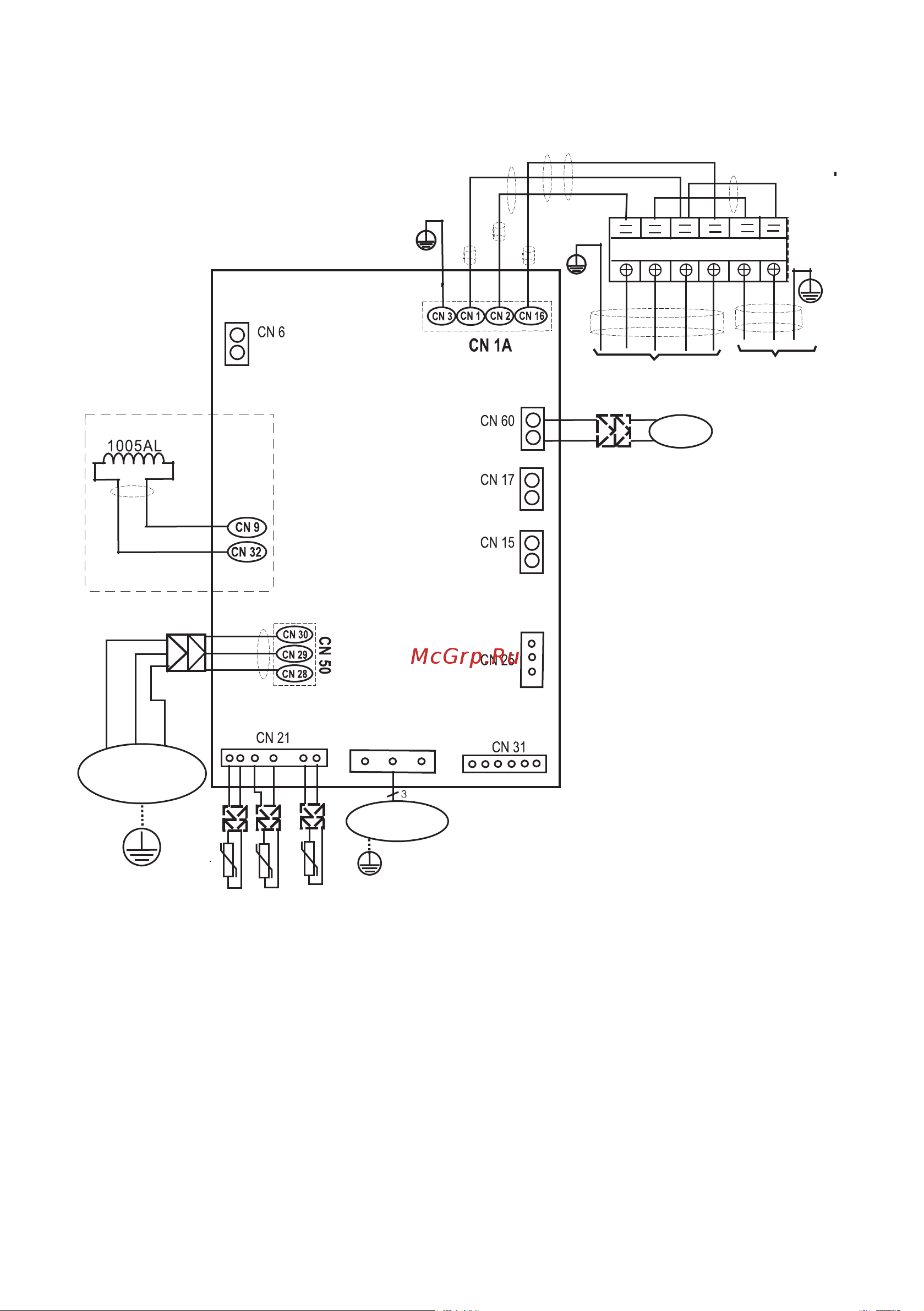

59
4-ходовой
CN 7
SW
2(N) L N1(L)
Y/G
Y/G
Y/G
Y/G
U
V
W
Y/G
ПЛАТА
УПРАВЛЕНИЯ
ОПЦИЯ
опция
Компрессор
голубой
желтый или черный
голубой или черный
коричневый
голубой или белый
красный
внутренний блок электропитание
голубой
или белый
голубой
красный
черный
голубой
красный
черный
DС-мотор
датчик воздуха
датчик темп. трубы
датчик темп.
нагнетания
Наружные блоки
LU-HE09KSA2, LU-HE12KSA2
дроссель
2. При необходимости резервного управления, площадь поперечного сечения кабеля, подключенного
к W, 1 (L), 2 (N), должна быть выбрана в соответствии с максимальным током системы.
Номинальный ток системы наружного блока равен сумме номинального тока внутреннего блока
и наружного блока.
Примечания:
1. - - - обозначение опциональных элементов
Содержание
- Ls lu he ksa2 1
- Руководство по эксплуатации 1
- С е р и я 1
- Содержание 2
- Во время эксплуатации 3
- Меры предосторожности 3
- При установке 3
- Оптимальная работа 4
- Перед началом работы 4
- При обслуживании 4
- Проверка перед пуском 4
- Запомните 5
- Правила электробезопасности 5
- Никогда не делайте этого всегда делайте так 6
- Прочтите внимательно перед началом работы 6
- Назначение 9
- Принцип работы кондиционера в режиме обогрева 9
- Принцип работы кондиционера в режиме охлаждения 9
- Состав сплит системы 9
- Функция защиты от обмерзания 9
- Авторестарт 10
- Принцип работы системы оттаивания кондиционера в режиме обогрева 10
- Внешний вид аксессуаров в приобретенном вами оборудовании может отличатся от внешнего вида аксессуаров представленных в настоящем руководстве все иллюстрации в данном руководстве приведены исключительно в ознакомительных целях они могут отличаться в зависимости от модели приобретенного оборудования преимуществен ное значение имеет реальный внешний вид оборудования 11
- Комплектность сплит системы 11
- Сплит система поставляется в комплекте с аксессуарами указанными ниже для установки конди ционера воздуха используйте аксессуары входящие в комплект поставки неправильный монтаж может привести к протечке конденсата поражению электрическим током и возгоранию а также к выходу оборудования из строя элементы не входящие в комплект сплит системы должны при обретаться отдельно 11
- Технические характеристики 12
- Уровень звукового давления указанный в спецификации измеряется в специальном для этого помещении акустической безэховой камере в которой стены покрыты звукопоглощающим материалом в реальном помещении звук от оборудования усиливается из за многократного отражения от потолка стен мебели и др данный эффект приводит к росту уровня звукового давления который зависит от типа помещения и характеристик отражающих поверхностей 13
- Внешний вид представленного на иллюстрациях оборудования может отличаться по виду в за висимости от модели оборудования приобретенного вами все иллюстрации в данной инструкции приведены исключительно в ознакомительных целях они могут отличаться от приобретенного оборудования в зависимости от модели преимущественное значение имеет реальный внешний вид оборудования 14
- Расположение элементов 14
- Внимание не оставляйте пульт управления под прямыми солнечными лучами не нагревай те не мойте пульт жидкими моющими средствами не бросайте пульт управления 15
- Дистанционный инфракрасный пульт 15
- Пульт управления intellect 15
- Удобство управления оборудованием lessar является одной из основных его характеристик для кондиционеров серии home специалисты lessar разработали специальный пульт управле ния с эргономичным дизайном который получил название intellect система управления intellect позволяет выбрать необходимый режим работы кондиционера запу стить любую из многочисленных ее функций и отобразить на дисплее основные режимы логично расположенные кнопки пульта делают управление кондиционером простым пульт спроектирован по принципу бери и пользуйся в ночное время подсветка желтого цвета позволяет воспользо ваться им так же легко как и днем не прибегая к включению света а комплект крепления пульта к стене дает возможность всегда держать его на виду 15
- Кнопки управления 16
- Timer off 17
- Follow me 18
- Self clean 18
- Внимание 19
- Индикация на дисплее 19
- Пульт управления должен находиться в прямой видимости от внутреннего блока конди ционера и не далее 8 метров от него при разряженных элементах питания расстояние действия пульта управления может уменьшаться 19
- Автоматическая работа 20
- Охлаждение обогрев вентиляция 20
- Управление режимами работы 20
- Осушение 21
- Таймер 21
- Пример настройки таймера 22
- Таймер включения timer on 22
- Таймер отключения timer off 22
- Комбинированный таймер 23
- Изменение положения жалюзи 24
- Ручной запуск кондиционера 24
- Замена элементов питания 25
- Технические характеристики 25
- Внимание у разных моделей блоков лицевые панели и платы индикации могут отличатся представ ленное на иллюстрациях оборудование может отличаться по виду от оборудования приоб ретенного вами все иллюстрации в данной инструкции приведены исключительно в ознако мительных целях они могут отличаться от приобретенного оборудования в зависимости от модели преимущественное значение имеет реальный внешний вид оборудования 26
- Внутренний блок оснащен дисплеем скрытого типа позволяющим проецировать индикацию о работе кондиционера прямо через переднюю панель в рабочем режиме отображаются настройки температуры в режиме вентиляции fan отображается текущая температура в помещении при необходимости отображаются коды самодиагностики 26
- Дисплей передней панели 26
- Обслуживание и чистка кондиционера 27
- Очистка фильтра 27
- Горизонтальные жалюзи 28
- Крючок 28
- Очистка жалюзи 28
- Очистка передней панели 29
- Внимание 31
- Не пытайтесь самостоятельно ремонтировать кондиционер обращайтесь в авторизованный сервисный центр или к вашему дилеру 31
- Поиск и устранение неисправностей 31
- Следующие проблемы не являются поломкой и в большинстве случаев не требуют ремонта 31
- Если проблему не удается устранить самостоятельно пожалуйста свяжитесь с ближайшим сер висным центром или вашим дилером точно опишите неисправность и модель кондиционера 32
- Молния или работа беспроводной автомобильной гарнитуры могут вызвать неполадки в работе кондиционера отключите питание от кондиционера и через пять минут включите снова если вы не планируете использовать кондиционер в течении длительного времени выполните сле дующие операции включите режим вентиляции на несколько часов для осушения установки изнутри выключите кондиционер и отключите питание вытащите элементы питания из пульта 32
- Не пытайтесь устранять эти поломки самостоятельно 32
- Коды ошибок 33
- При появлении кода ошибки е или f запомните код ошибки отключите оборудование и свя житесь с ближайшим сервисным центром или вашим дилером после появления кода защиты р кондиционер начнет работу автоматически после нормализа ции параметров если нормализации не происходит запомните код защиты отключите оборудо вание и свяжитесь с ближайшим сервисным центром или вашим дилером 33
- Внутренний блок 34
- Габаритные размеры 34
- Наружный блок 35
- Монтаж внутреннего блока 36
- Подготовьте дренажный трубопровод 36
- Подготовьте трубопроводы к эксплуатации 36
- Этап 1 выбор места установки 37
- Этап 2 определение положений отверстий в стене для трубопроводов 37
- Этап 3 крепление монтажной пластины к стене 37
- Правильное расположение монтажной пластины 38
- Этап 4 сверление отверстия в стене для коммуникаций 38
- Ls he09ksa2 39
- Ls he12ksa2 39
- Ls he18ksa2 39
- Ls he24ksa2 39
- Если соединительная труба со стороны газа имеет 16 мм или более отверстие в стене должно быть 90 мм 39
- 50 мм 40
- Этап 5 подготовка к монтажу трубопроводов хладагента 40
- Этап 6 подключение электропроводки 43
- Этап 7 подсоединение дренажного шланга 45
- Этап 8 обвязка трубопроводов и кабелей 45
- Этап 9 установка внутреннего блока 45
- Монтаж наружного блока 46
- Установка ветрозащитного экрана 47
- При установке на крышу 48
- L 2 n s l n w 49
- Электрические соединения 49
- Заправка хладагентом 50
- Удаление воздуха вакуумным насосом 50
- Дозаправка системы 53
- Процедура проверки 54
- Проверка утечек электроэнергии и хладагента 55
- Тестовый запуск 56
- Все работы по техническому обслуживанию должны проводиться квалифици рованным персоналом 57
- Отметка о проведении работ по техническому обслуживанию ставится в гарантийном талоне специалистом проводившим обслуживание 57
- Регламент технического обслуживания 57
- 3 or 2 58
- Белый красный 58
- Голубой черный 58
- Двигатель жалюзи 2 58
- Желтый 58
- Опция мотор 58
- Примечание обозначение опциональных элементов 58
- Электрические схемы 58
- Dс мотор 59
- S w 2 n l n 1 l 59
- Компрессор 59
- Наружные блоки lu he09ksa2 lu he12ksa2 59
- Опция 59
- Плата управления 59
- Dс мотор 60
- Наружные блоки lu he18ksa2 lu he24ksa2 60
- Плата управления 60
- Класс энергоэффективности оборудования 61
- Дата производства сплит системы 62
- Место производства оборудования 63
- Для заметок 64
