58

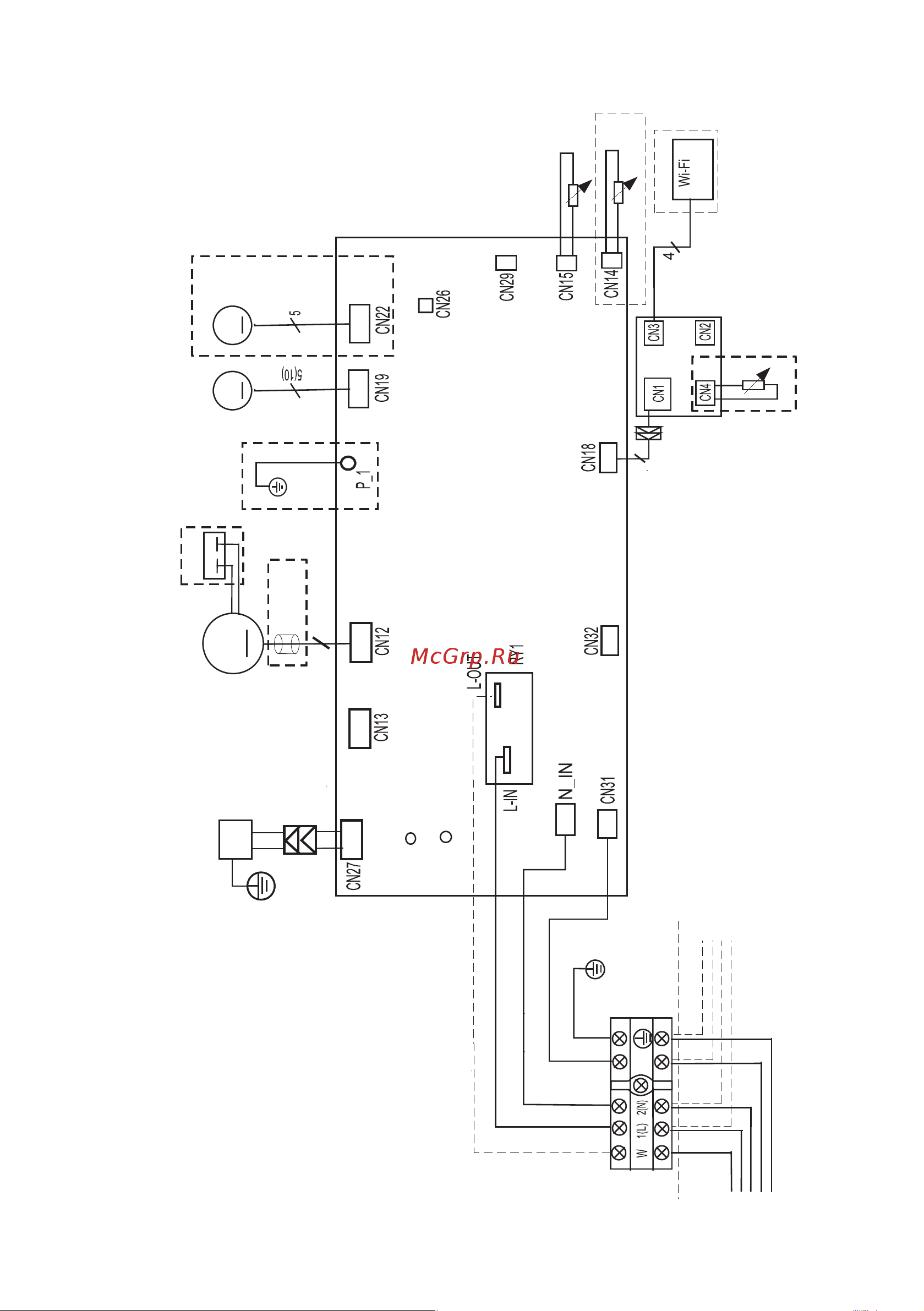

19. Электрические схемы
Внутренние блоки
LS-HE09KSA2, LS-HE12KSA2,
LS-HE18KSA2, LS-HE24KSA2
P1
P2
S
Для систем с поддержкой
режима работы 1W StandBy
Для систем без поддержки
режима работы 1W StandBy
4
M M
M
5 (3 or 2)
ION
Y/G
Y/G
КОНД.
ПЛАТА УПРАВЛЕНИЯ
опция
мотор
белый
красный
голубой (черный)
желтый
внутренний блок
наружный блок
магн. кольцо
опция
двигатель жалюзи 1
двигатель жалюзи 2
ОПЦИЯ
ОПЦИЯ
ПЛАТА ИНДИКАЦИИ
датчик темп. в помещении
датчик трубы
датчик темп. в помещении
ОПЦИЯ
модуль
Примечание:
- - - обозначение опциональных элементов
