Lessar LUE-50C2 [16/26] Подключение электропитания

7. Подключение электропитания

Выбор сечения, типа силового кабеля, а также работы по подключению электропитания и заземлению оборудования

должны быть выполнены квалифицированным и аттестованным персоналом с учетом требований Правил устройства

и безопасной эксплуатации электрооборудования, действующих на территории РФ.

Неправильное выполнение монтажа, подключения, наладки и эксплуатации может привести к возгоранию, поражению

электротоком, нанесению травмы или ущерба.

Требования к электросети для электропитания к компрессорно-конденсаторных блоков

1. Параметры электросети: 3 ф./400 В/ 50 Гц.

2. Напряжение в сети должно быть в пределах ±10% от номинала.

3. Частота тока должна быть в пределах ±2% от номинала.

Правильно подберите кабель для питания установки, и защитите его устройством защиты во внешнем электрическом

щите.

ȼɮȽɰ

PEM

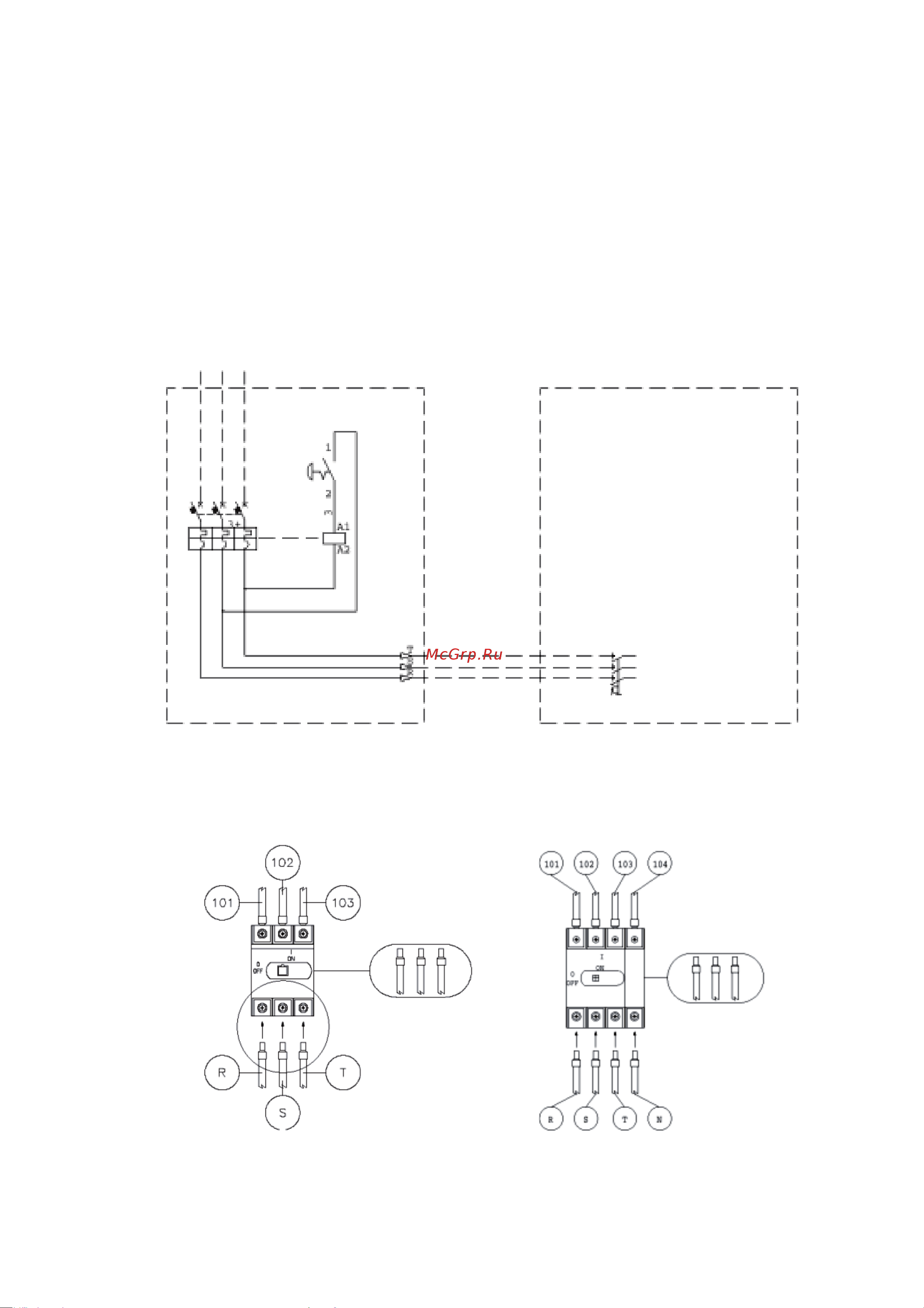

Рис. 4. Схема подключения автомата токовой защиты и кнопки аварийного останова.

AL — внешнее электропитание компрессорно-конденсаторного блока; QE — внешний электрический щит; IG — автомат

токовой защиты с электромагнитным расцепителем;; BS — катушка; PEM — кнопка аварийного останова грибкового типа;

QM — электрический щит компрессорно-конденсаторного блока;

IN — поворотный выключатель; AM — электропитание компрессорно-конденсаторного блока.

Подключите электропитание к поворотному выключателю компрессорно-конденсаторного блока.

aȼɮȽɰ

aȼɮ1Ƚɰ

Заземлите компрессорно-конденсаторный блок, воспользовавшись специальной клеммой заземления внутри щита

управления компрессорно-конденсаторного блока.
