LUM-HE500AUA4-A, LUM-HE560AUA4-A, LUM-HE615AUA4-A
3
4
9
10
12
13
13
8
7
SV4
SV7
11
13
SV2
8
7
5
6
EXVA
XX°C
T3
T4
XX
°C
2
1
2
1

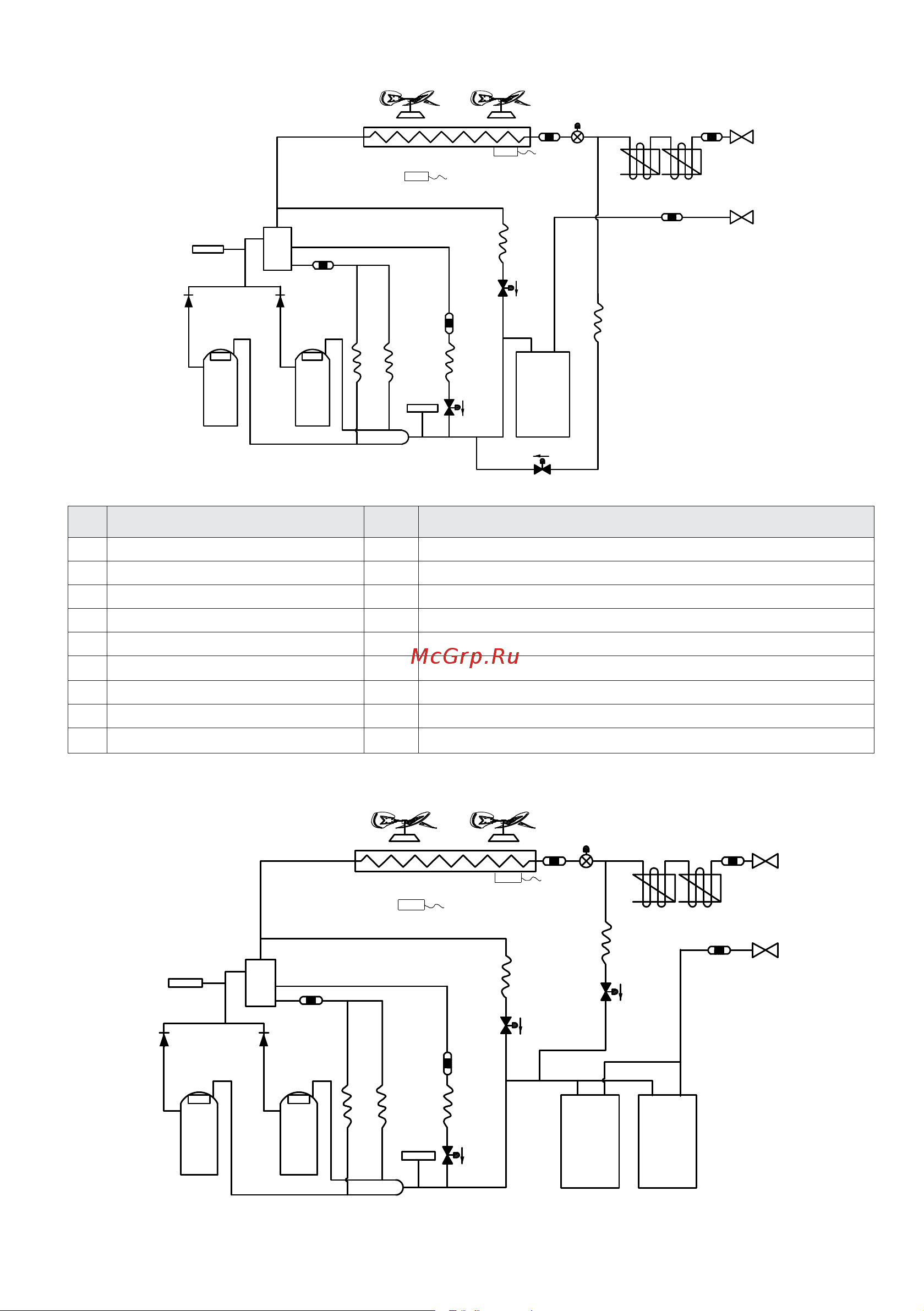

Описание компонентов гидравлической схемы
№ Описание № Описание
1 Компрессор 10 Отсечной клапан (газ. линия)
2 Реле температуры нагнетания 11 Аккумулятор хладагента
3 Реле высокого давления 12 Реле низкого давления
4 Отделитель масла 13 Соленоидный клапан
5 Теплообменник конденсатора Т3 Датчик температуры конденсатора
6 ЭРВ Т4 Датчик температуры нар. воздуха
7 Мотор вентилятора SV2 Клапан линии впрыска жидкого хладагента
8 Вентилятор SV4 Соленоидный клапан на линии возврата масла
9 Отсечной клапан (жидк. линия) SV7 Клапан линии байпаса
LUM-HE670AUA4-A, LUM-HE730AUA4-A, LUM-HE785UA4-A, LUM-HE850AUA4-A
13
SV7
13
SV2
3
4
12
11 11
13
SV4
2
1
2
1
9
10
8
7
8
7
5
6
EXVA
XX
°C
T3
T4
XX
°C
