43

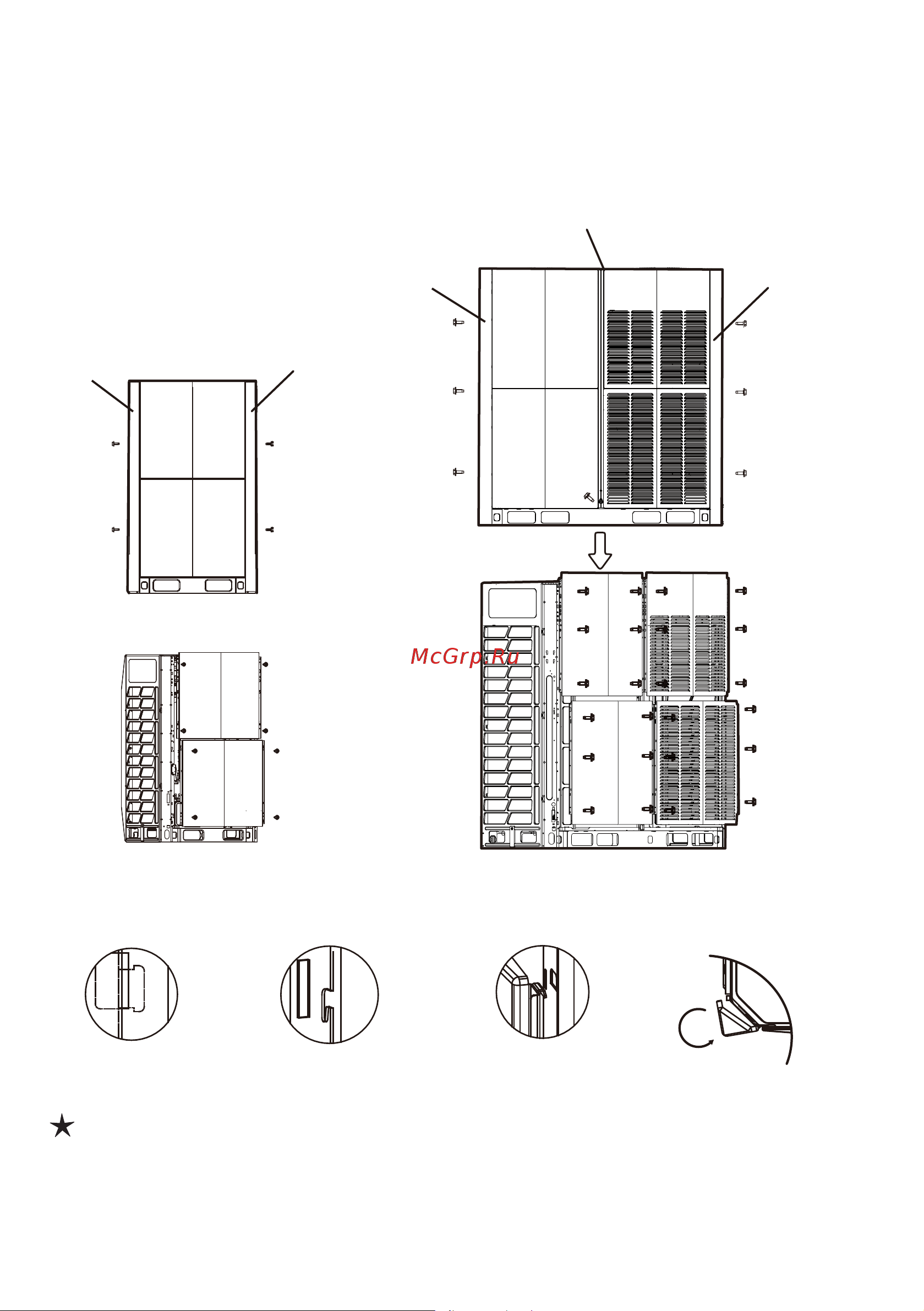

19. Демонтаж панелей наружного блока
Снимите передние панели.
Удалите винты, поверните и сдвиньте вверх примерно на 2 мм, чтобы снять левую и правую
колонки. Сдвиньте среднюю колонку вверх примерно на 8 мм, чтобы вынуть ее.
Снимите верхнюю панель: каждая верхняя панель имеет от 4 до 6 винтов, в зависимости от мо -
дели блока.
(крепеж левой
декоративной стойки)
(крепеж средней
декоративной стойки)
(крепеж декоративной
панели)
5~10°
25,2–61,5 кВт 67–90 кВт
левая стойка
левая стойка
правая стойка
правая стойка
средняя стойка
ПРИМЕЧАНИЕ!
Рисунок выше представлен в качестве общего вида, расположение креплений, форма сервис-
ных панелей и внешний вид зависит от модели блока.
