Lessar LUM-HE280AUA4-A [61/100] Монтаж дренажного трубопровода
![Lessar LUM-HE280AUA4-A [61/100] Монтаж дренажного трубопровода](/views2/1844563/page61/bg3d.png)
61

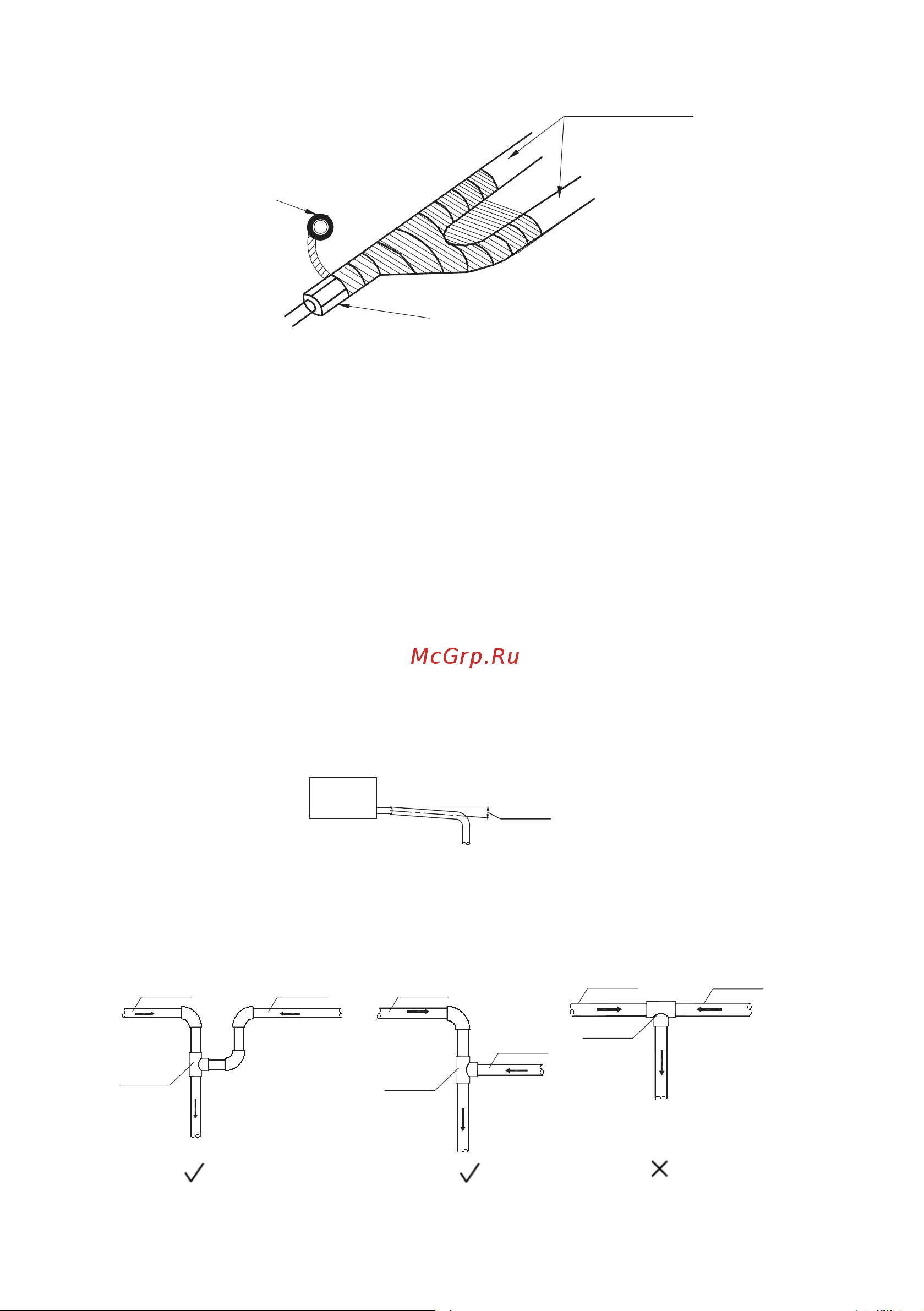

Теплоизоляцию закрепите монтажным скотчем.
Теплоизоляция
Теплоизоляция
Тщательно
заизолировать
Изоляция трубопровода дренажного трубопровода
Весь трубопровод отвода конденсата необходимо изолировать, иначе на внешней поверхно-
сти трубы может образовываться конденсат.
23. Монтаж дренажного трубопровода
При проектировании дренажного трубопровода необходимо учитывать следующие факторы.
• Трубопровод слива конденсата внутреннего блока должен быть достаточного диаметра,
чтобы выдерживать объем конденсата, образующегося на внутренних блоках, и должен
быть установлен с наклоном, достаточным для отвода конденсата.
• Чтобы дренажный трубопровод не стал слишком длинным, следует рассмотреть возмож-
ность установки нескольких систем дренажных трубопроводов, при этом каждая система
имеет свою собственную точку дренажа и обеспечивает дренаж для группы внутренних
блоков.
• При прокладке дренажного трубопровода следует учитывать необходимость сохранения
достаточного уклона для дренажа, избегая препятствий, таких как балки,воздуховоды и т.п.
Уклон дренажного трубопровода должен быть не менее 1 : 100 от внутренних блоков.
более 1/ 100
( 1см/ 1м )
• Чтобы избежать обратного потока и других возможных осложнений, две горизонтальные
дренажные трубы не должны встречаться на одном уровне. Подходящие схемы подклю-
чения представлены на рисунке ниже. Такое расположение также позволяет независимо
выбирать наклон двух горизонтальных труб.
Дренажная
труба 1
Дренажная
труба 2
Дренажная
труба 1
Дренажная
труба 2
Дренажная
труба 1
Дренажная
труба 2
Тройник
Тройник
Тройник
