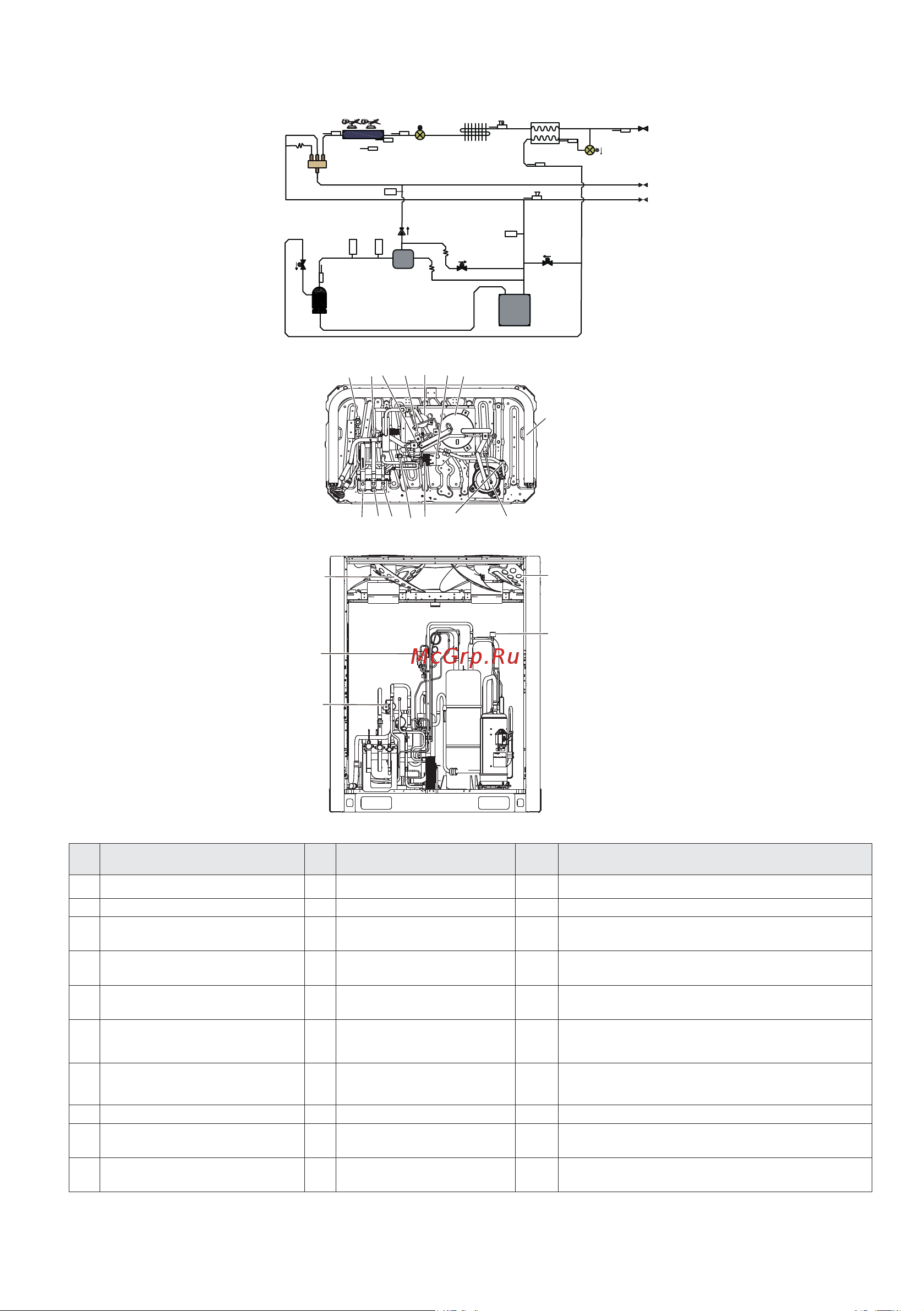

8. Гидравлическая схема и основные компоненты
123456
14
15
12 13
11
109
7
8
17
18
16
22
19
T7C1
3
5
6
7
9
11
13
14
12
15
17
10
18
19
16
22
4
8
SV5
SV7
ST1
T8
T4
T3
TL
EEVA
EEVC
T5
T6A
T6B
SV8A
E S C
PH
PL
HPS
2
DTS
ACC
O / S
1
Описание компонентов
№ Описание № Описание № Описание
1 Компрессор 11 Датчик низкого давления Т3 Датчик температуры конденсатора
2 Реле температуры нагнетания 12 Отделитель масла Т4 Датчик температуры нар. воздуха
3 Переохладитель 13 Реле высокого давления Т5
Датчик температуры жидкого хладагента на
выходе из блока
4 ЭРВ EEVC 14 Отделитель жидкости T6a
Датчик температуры жидкого хладагента линии
впрыска
5
Отсечной клапан
(жидк. линия)
15
Теплообменник
конденсатора
T6B
Датчик температуры переохлажденного
хладагента
6
Отсечной клапан
(газ. линия выс. давл.)
16 Вентилятор B Т7
Датчик температуры хладагента на линии
всасывания
7
Отсечной клапан (газ. линия
низ. давл.)
17
Клапан линии впрыска
жидкого хладагента
Т8 Датчик температуры газообразного хладагента
8 ЭРВ EEVA 18 4-ходовой клапан Т9 Датчик температуры переохладителя
9 Датчик высокого давления 19 Соленоидный клапан SV5 TL
Датчик температуры жидкого хладагента на
выходе из конденсатора
10
Клапан линии байпаса горячего
газа
20 Вентилятор A Т7С1 Датчик температуры нагнетания компрессора
