43
Гибка труб
Гибка медных труб сокращает количество паяных соединений и может улучшить качество мон-
тажа и сэкономить материал.
Изгибание вручную подходит для тонких медных труб (∅ 6,35–12,7 мм).
Механическая гибка (с использованием гибочной пружины, ручного гибочного станка или механи-
зированной гибочной машины) подходит для широкого диапазона диаметров (∅ 6,35–∅ 54,0 мм).
Внимание!
При использовании гибочной пружины убедитесь, что она чистая, прежде чем встав-
лять ее в трубу.
После сгибания медной трубы убедитесь, что с обеих сторон трубы нет складок или
деформации.

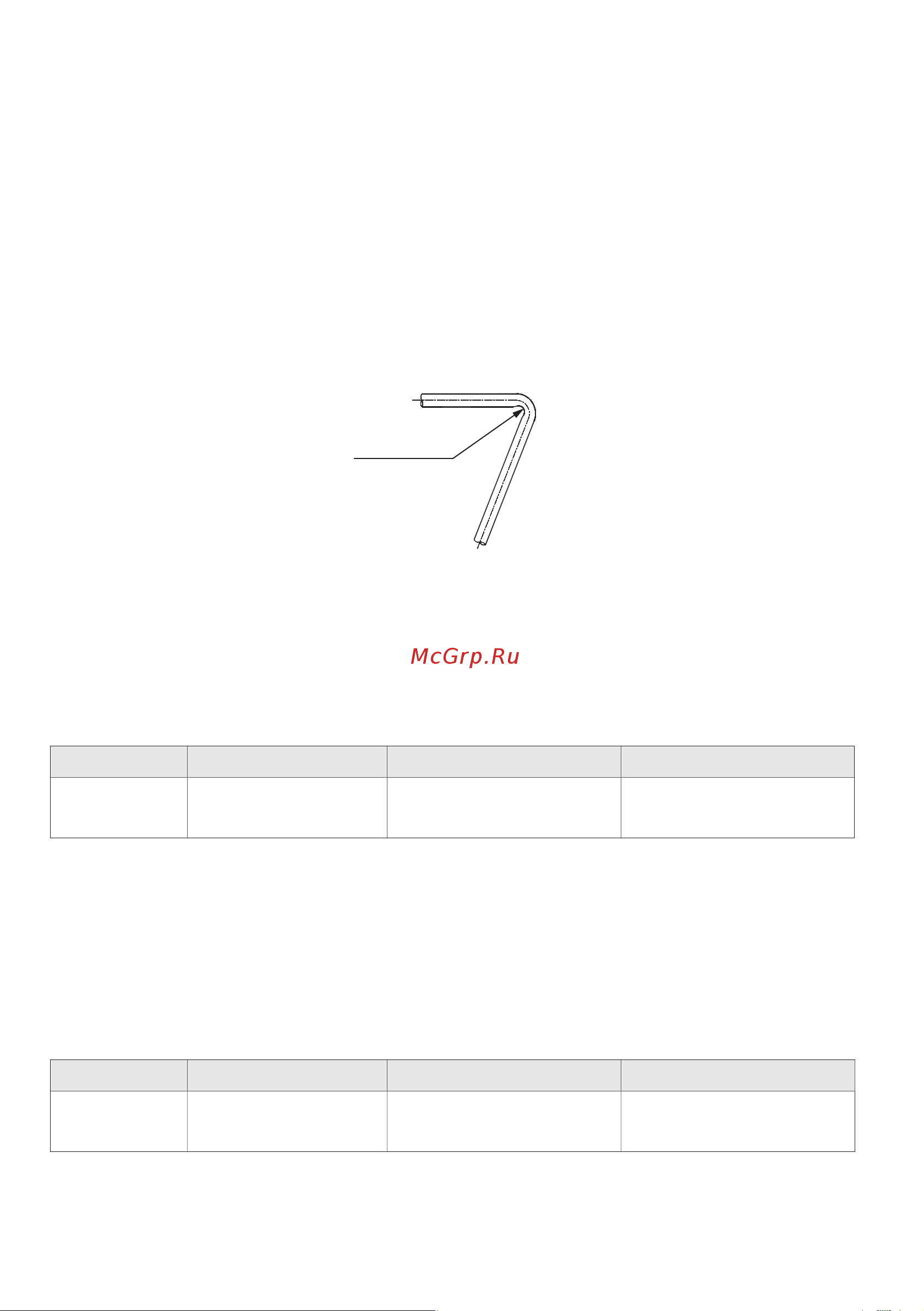

Убедитесь, что углы изгиба не превышают 90°, в противном случае на внутренней сто-
роне трубы могут появиться складки, а труба может прогнуться или потрескаться.
См. рисунок ниже.
Место
образования
складок
Не используйте трубы, которые деформировались в процессе гибки.
Убедитесь, что поперечное сечение на изгибе больше 2/3 исходной площади.
Крепление фреонопровода
Крепление горизонтальных участков фреонопровода.
Во время работы системы фреонопроводы могут немного деформироваться (так как могут
нагреваться или охлаждаться). Чтобы избежать повреждений фреонопровода, используйте
крепления для фреонопроводов со следующими параметрами.
Диаметр, мм Менее 20 мм От 20 до 40 мм Более 40 мм
Интервал
между стойками
крепежа
Крепление через
каждый метр длины
трубопровода
Крепление через каждые
1,5 метра длины
трубопровода
Крепление через каждые
2 метра длины трубопровода
Фреонопроводы обычно располагают параллельно друг другу, расположение крепежных эле-
ментов рассчитывается по фреонопроводу меньшего диаметра. Запрещается крепить фрео-
нопровод к другому фреонопроводу.
При закреплении фреонопроводов рассчитывайте на то, что в процессе эксплуатации фреоно-
провод расширяется / сжимается из-за температурных деформаций, поэтому крепите фреоно-
провод так, чтобы он имел небольшой люфт с крепежом. Обязательно используйте теплоизо-
лирующий материал при закреплении.
Крепление вертикальных участков фреонопровода.
При закреплении фреонопровода по вертикали используйте следующие значения.
Диаметр, мм Менее 20 мм От 20 до 40 мм Более 40 мм
Интервал
между стойками
крепежа
Крепление через каждые
1,5 метра длины
трубопровода
Крепление через каждые
2 метра длины трубопровода
Крепление через
каждые 2,5 метра длины
трубопровода
Во избежание деформации фреонопровода используйте дополнительный крепеж при проходе
через стены на участках входа и выхода из стены.
