Lessar LUM-HE450ATA4-hr [23/100] Защитная решетка
![Lessar LUM-HE450ATA4-hr [23/100] Защитная решетка](/views2/1844575/page23/bg17.png)
23
LUM-HE400AТA4-A-hr, LUM-HE450ТA4-A-hr, LUM-HE500AТA4-A-hr,
LUM-HE560ТA4-A-hr

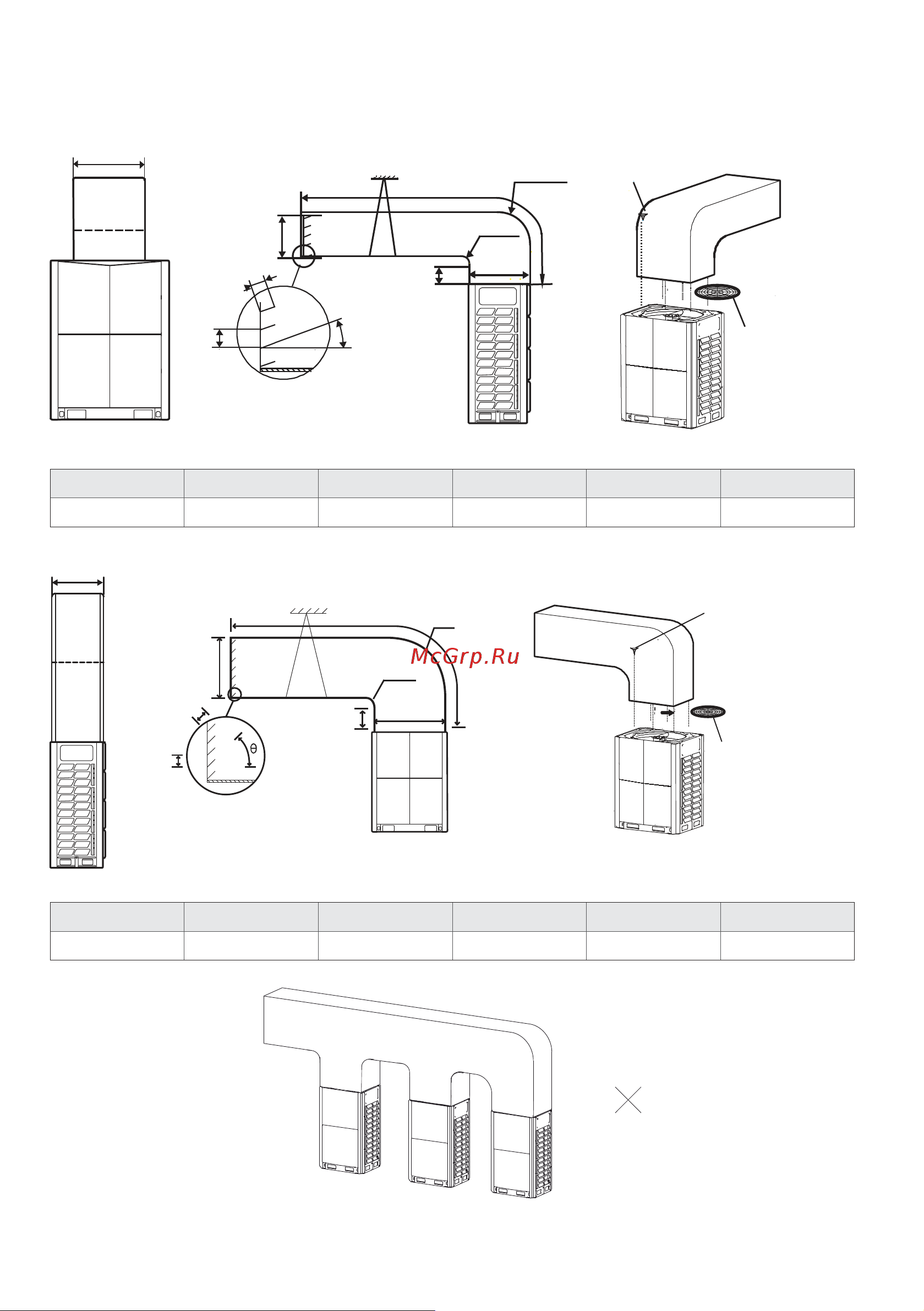

Способ 1
800
770
A
C
D
B
90
001
θ
Подвес
Саморезы
8×ST3,9
Удалить решетку
перед установкой
воздуховода
Радиус E
Защитная решетка
Радиус
Размеры: мм
А, мм В, мм С, мм D, мм E, мм Ɵ
А ≥ 300 B ≥ 250 C ≤ 3000 770 ≤ D ≤800 E = A + 770 Ɵ ≤ 15°
Способ 2
740
90
001
A
C
B
1290
D
Подвес
Саморезы
8×ST3.9
Удалить решетку
перед установкой
воздуховода
Радиус E
Защитная решетка
Радиус
Размеры: мм
А, мм В, мм С, мм D, мм E, мм
Ɵ
А ≥ 300 B ≥ 250 C ≤ 3000 D ≥ 1290 E = A + 1290 Ɵ ≤ 15°
