Yamaha 200F Руководство по эксплуатации онлайн [15/128] 634010
![Yamaha 200F Руководство по эксплуатации онлайн [15/128] 634010](/views2/1845204/page15/bgf.png)

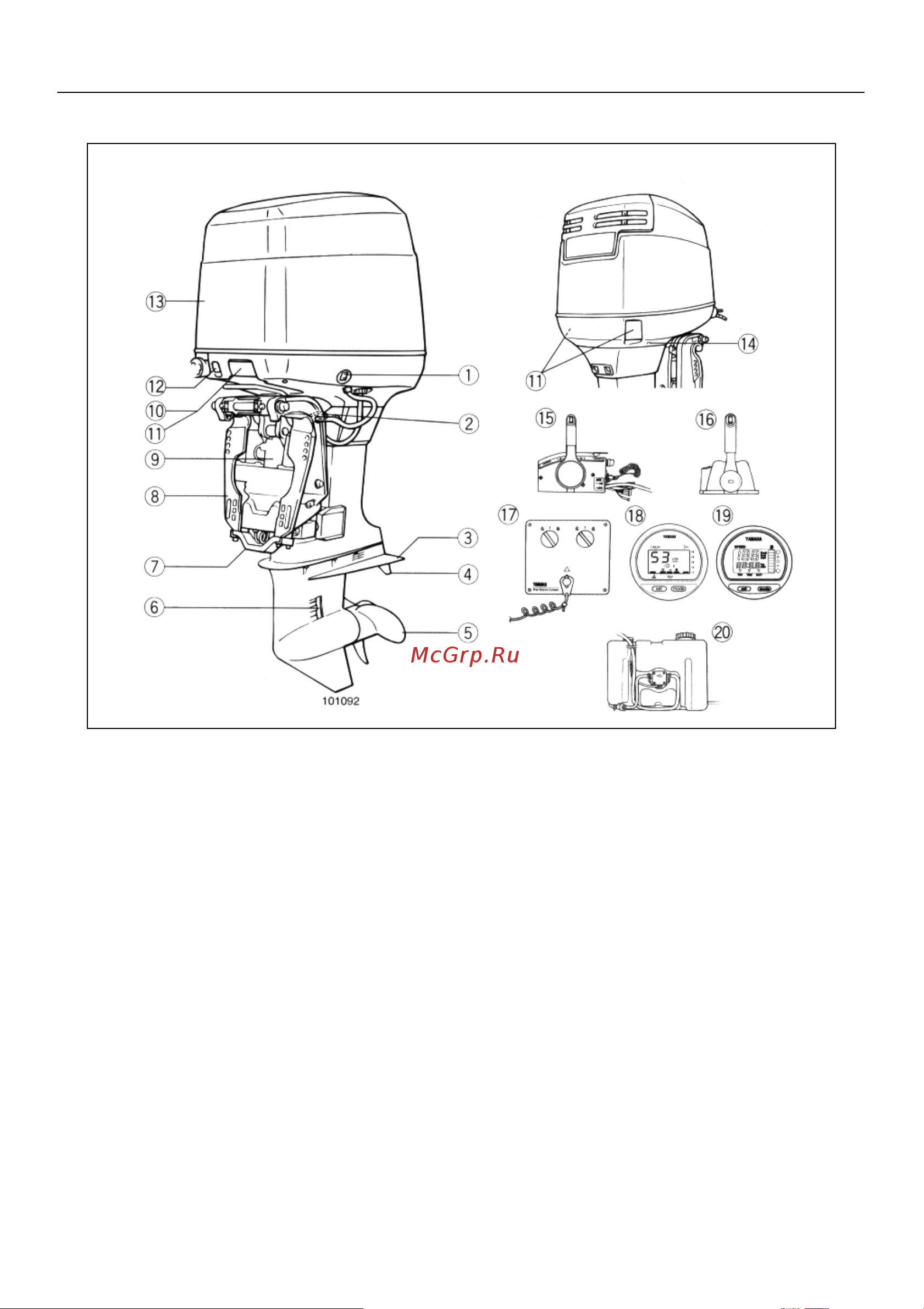

2-2
EMU01206
130B/150F/200F/L200F
(1) Переключатель усилителя
откидывания и дифферентовки
(2) Подпорный рычаг для
откидывания
(3) Антикавитационная пластина
(4) Регулятор дифферента (анод)
(5) Гребной винт *
(6) Входное отверстие для
охлаждающей воды
(7) Анод
(8) Зажимной кронштейн
(9) Усилитель откидывания и
дифферентовки
(10) Размыкающий рычажок верхнего
кожуха двигателя *
1
(11) Стопорная защёлка верхнего
кожуха двигателя *
2
(12) Ручка воздушной заслонки
карбюратора
(13) Верхний кожух двигателя
(14) Контрольное отверстие для
охлаждающей воды
(15) Пульт дистанционного управления
(закрепляемый за борт) *
(16) Пульт дистанционного управления
(закрепляемый на нактоузе) *
(17) Щиток переключения
(применяется вместе с (16)) *
3
(18) Цифровой тахометр *
3
(19) Цифровой спидометр *
(20) Удалённый масляный бак *
*
1
Для двигателей типа V4
*
2
Для двигателей типа V6
*
3
Модель со встречным вращением
*
Части мотора могут отличаться
от изображённых на рисунке или
не являться частью стандартного
оборудования для всех моделей.
