2-1
EMU01206

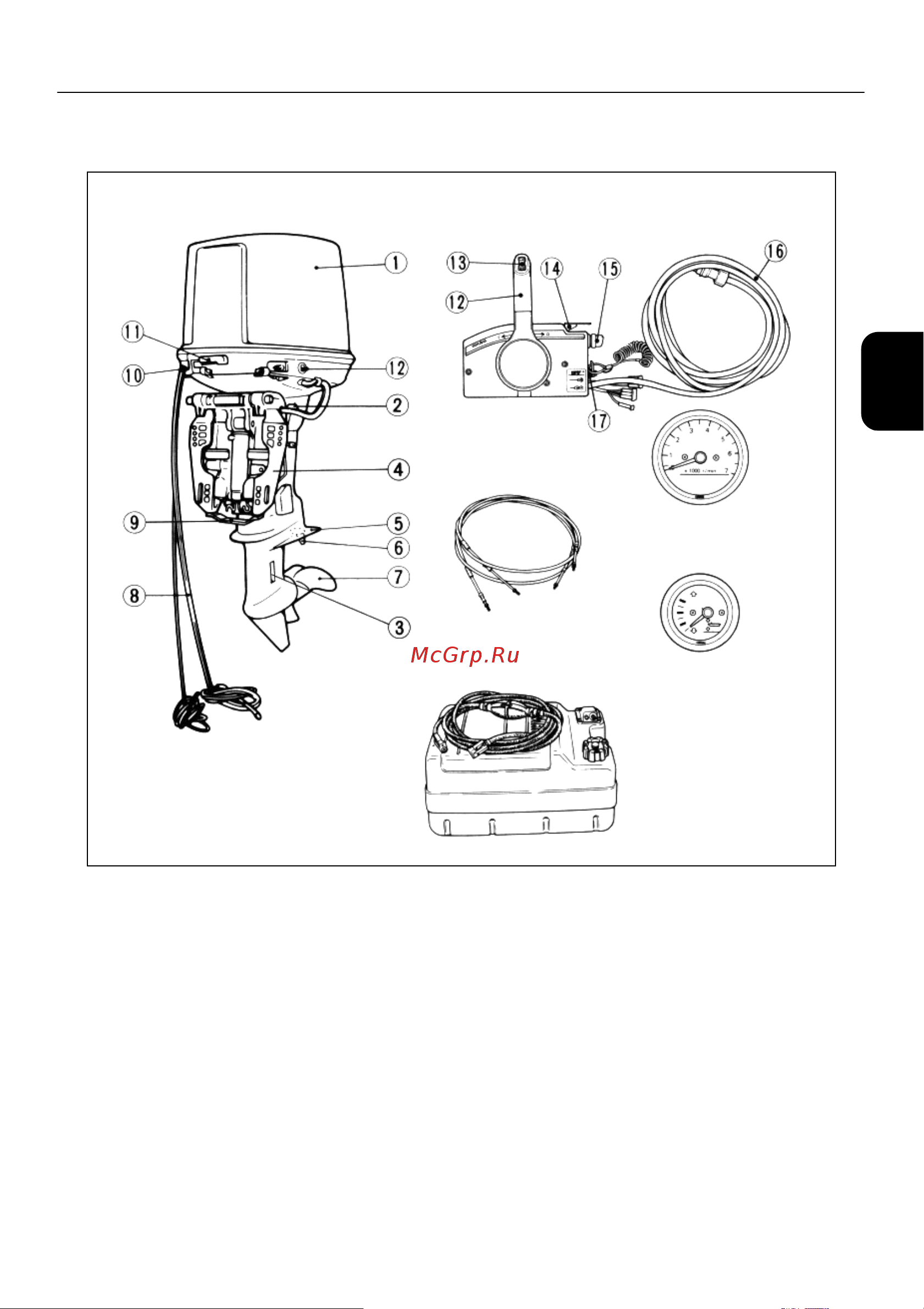

ГЛАВНЫЕ СОСТАВНЫЕ ЧАСТИ МОТОРА
E115A/115B/140B/200A
Пульт
дистанционного
управления *
Тахометр *
Кабель
дистанционного
управления *
Дифферентометр *
Топливный бак *
(1) Верхний кожух двигателя
(2) Подпорный рычаг для откидывания
(3) Входное отверстие для
охлаждающей воды
(4) Зажимной кронштейн
(5) Антикавитационная пластина
(6) Регулятор дифферента (анод)
(7) Гребной винт
(8) Батарейный провод
(9) Анод
(10) Ручка воздушной заслонки
карбюратора
(11) Стопорная защёлка верхнего кожуха
двигателя
(12) Рычаг дистанционного управления
(13) Переключатель усилителя
откидывания и дифферентовки
(14) Дроссельный рычажок нейтрального
положения
(15) Основной переключатель и
переключатель воздушной заслонки
(16) Комплект проводов
(17) Выключатель остановки двигателя
*
Части мотора могут отличаться
от изображённых на рисунке или
не являться частью стандартного
оборудования для всех моделей.
