10
4.2. Установка нагревательного мата
Перед началом монтажа нагревательного мата необходимо составить схему укладки
нагревательного мата на основе плана полезной площади помещения. На схеме обязательно
должны быть указаны те части пола, на которых нагревательный мат укладывать нельзя.
НЕ РЕКОМЕНДУЕТСЯ УКЛАДЫВАТЬ НАГРЕВАТЕЛЬНЫЙ МАТ НА ТОЙ ЧАСТИ ПОЛА,
КОТОРАЯ БУДЕТ ЗАНЯТА СТАЦИОНАРНО УСТАНОВЛЕННОЙ МЕБЕЛЬЮ, САНТЕХНИЧЕСКИМ
ОБОРУДОВАНИЕМ И Т. Д.
В этих частях помещения теплообмен между полом
и воздухом имеет совершенно иной характер (значительно
затруднен). Это может привести к повышению температуры
нагревательного мата выше допустимой величины,
что в худшем случае может повредить нагревательный
мат. Также необходим отступ от стен и перегородок
(принимается равным порядка 15 см).
Установку нагревательного мата начинают от стены,
где будет расположен терморегулятор. Нагревательный
мат укладывается основой стеклосетки вниз
и нагревательным кабелем вверх.
Площадь нагревательного мата распределяется
(НЕ КАБЕЛЯ! см. рис. 4, 6, 7).
Нагревательный мат крепится к полу с помощью клеящего
пистолета, гвоздей, скоб и т. п.
Нагревательный мат должен фиксироваться к полу
с равными интервалами (200...250 мм), если будет
заливаться самовыравнивающейся стяжкой, в противном
случае нагревательный мат всплывет на поверхность

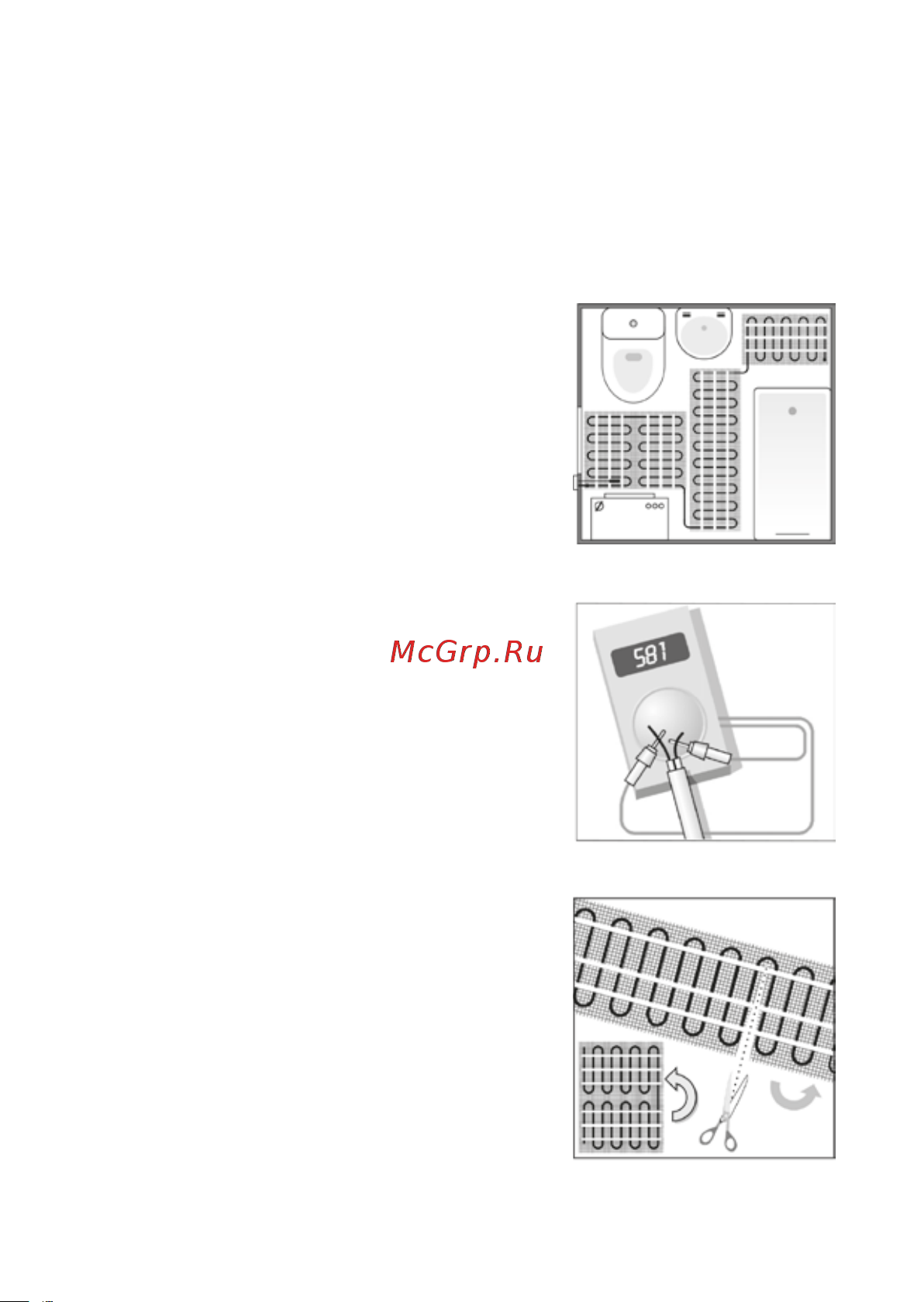

заливочного материала. На рисунке 4 показан пример
укладки нагревательного мата в ванной комнате.
ВНИМАНИЕ! При укладке нагревательного мата
необходимо придерживаться следующих требований:
1. Категорически запрещается отрезать или
укорачивать кабель;
2. Запрещается включать в сеть не размотанный рулон
нагревательного мата;
3. Все электромонтажные работы должен производить
квалифицированный электрик в соответствии
с ПУЭ и СНиП;
4. Перед укладкой нагревательного мата следует
замерить его омическое сопротивление (проверка
работоспособности кабеля, см. рис. 5);
5. Нагревательный мат необходимо укладывать
на чистую, ровную поверхность;
6. Нагревательный мат не должен подвергаться
механическому напряжению и растяжению;
7. Не рекомендуется укладывать нагревательный мат
при температуре ниже минус 5 °С. При пониженных
температурах могут возникнуть сложности при укладке, т. к. поливинилхлоридная
оболочка нагревательного кабеля нагревательного мата теряет гибкость.
Рис. 4
Рис. 5
Рис. 6
