Rexant Extra 51-0503 [7/16] Нагревательные маты конструкция и технические характеристики

Нагревательный двухжильный кабель, используемый в нагревательных матах, изготовлен

и испытан по технологии, обеспечивающей повышенную надежность. Экран нагревательного

кабеля обеспечивает механическую и электрическую за щиту, а также предотвращает

распространение электромагнитных полей.

3.1. Нагревательные маты. Конструкция и технические характеристики

Нагревательный мат состоит из отрезка тонкого двухжильного нагревательного кабеля,

уложенного и закрепленного на стеклосетке. Нагревательный кабель с одной стороны

муфтируется концевой муфтой, с другой – соединен с силовым шнуром посредством

опрессовки, место соединения силового шнура и нагревательного кабеля герметично

закрывается соединительной муфтой. Температура на оболочке нагревательного мата

+44 °С (при температуре окружающего воздуха +20 °С). Технические характеристики

нагревательных матов смотрите в таблице 1 на странице 4.

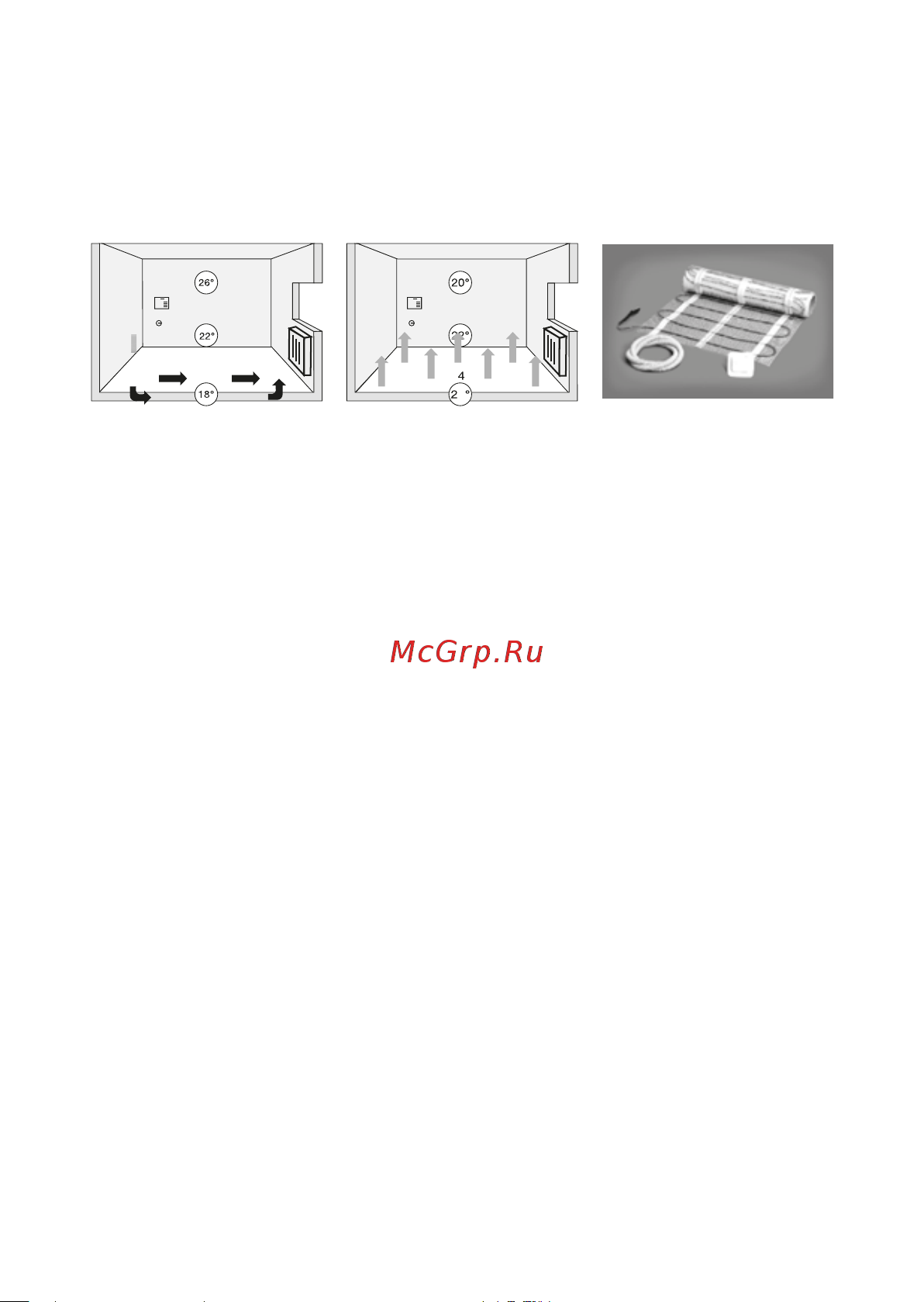

Традиционная система обогрева Кабельная система обогрева Комплект кабельной системы

1. Мат нагревательный

2. Терморегулятор

3. Трубка для термодатчика

с заглушкой

Рис. 1

Силовой шнур нагревательного мата предназначен для подсоединения к терморегулятору.

Характеристики силового шнура:

• марка – ШВВП 3х0,75 или ШВВП 3х1,00

• длина 2 м

Для правильного подключения нагревательного мата обратите внимание на расцветку

жил силового шнура:

• коричневая и голубая жилы предназначены для подключения к терморегулятору;

• зелено-желтая жила предназначена для подключения к заземляющему контуру здания.

Силовой шнур при необходимости можно удлинить путем соединения через клеммник

аналогичным по конструкции проводом.
