11
4.3. Установка термодатчика

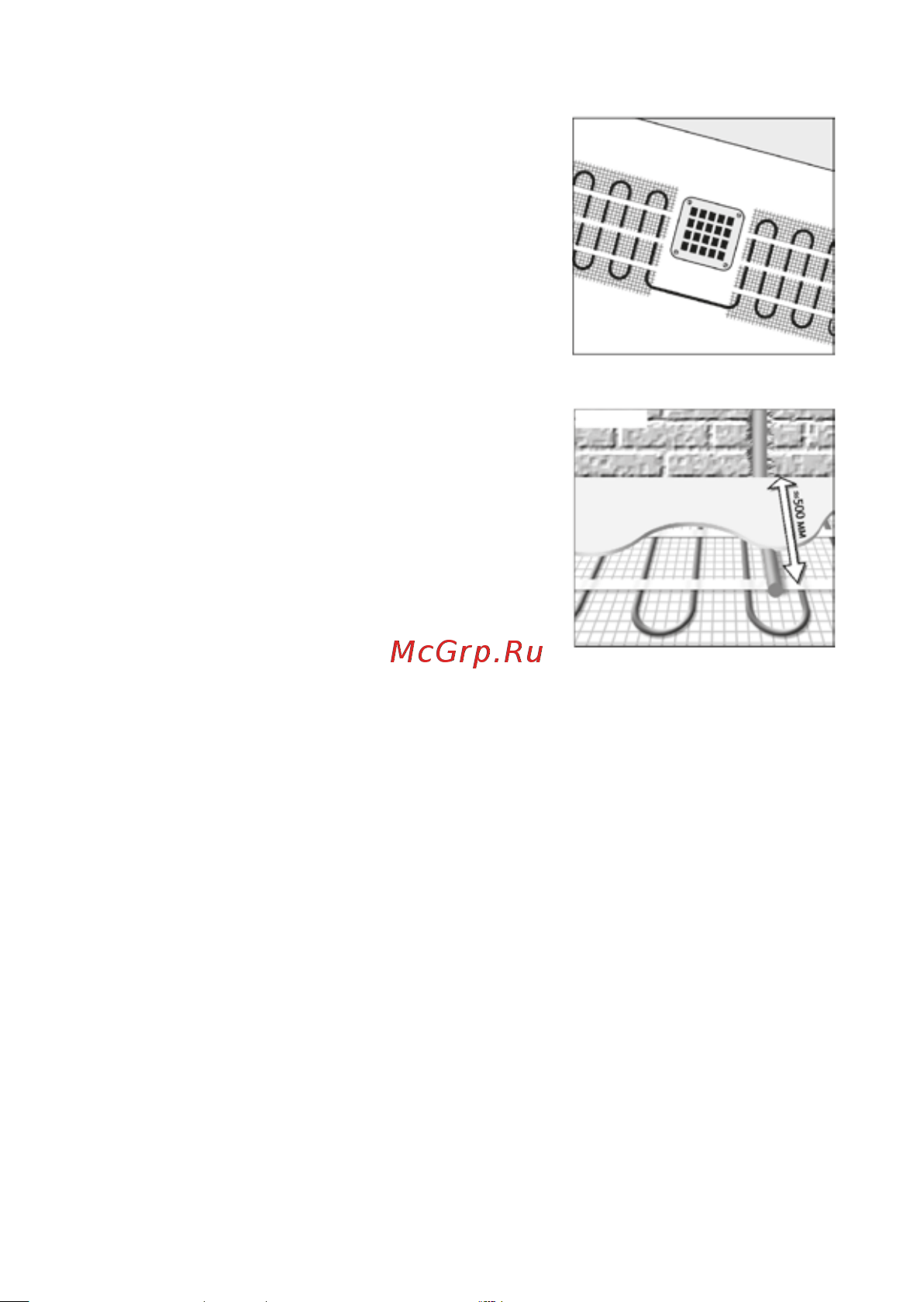

Рис. 8
Рис. 7
Для устранения неудобств необходимо размотать
нагревательный мат и включить на короткое время
в сеть для подогрева;
8. Подключение нагревательного мата к сети
осуществляется через терморегулятор по прилагаемой
к нему схеме. При необходимости (при большой
мощности кабеля) подключение осуществляется
с применением магнитных пускателей (контакторов).
Силовой шнур нагревательного мата необходимо
вывести к терморегулятору. Коричневую и голубую жилы
силового шнура необходимо подключить к клеммам
терморегулятора согласно схеме, а желтая
подключается к заземляющему проводу или к клемме
заземления терморегулятора;
9. После монтажа нагревательного мата рекомендуется
зарисовать схему укладки нагревательного мата
с указанием координат расположения соединительной
и концевой муфт (см. Приложение 1 – «План помещения»
на стр. 14);
10. Не рекомендуется проводить какие-либо работы
после установки нагревательного мата, кроме укладки
плитки;
11. Заполнить Акт выполненных работ (см. Приложение 2
на стр. 15).
Термодатчик устанавливается в пластмассовой трубке для термодатчика диаметром
12-16 мм. Трубку с одного конца необходимо плотно закрыть для предотвращения
попадания внутрь посторонних предметов (бетона, клея). Второй конец должен
заканчиваться у терморегулятора. Закрытый конец трубки с термодатчиком устанавливается
между линиями кабеля нагревательного мата на равном расстоянии, на одном уровне
с ними или немного выше. Трубку следует надежно прикрепить к полу и к стене (стр. 9-10).
4.4. Изготовление стяжки или заливка раствора плиточного клея
После установки нагревательного мата и перед заливкой раствора для крепления плитки
необходимо провести контрольное испытание на нагрев, временно подключив кабель
к сети. Убедитесь в том, что нагревательный мат нагревается.
ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ включать систему в сеть обогрева сразу после выполнения
заливочных работ. Необходимо выдержать цементно-песчаную стяжку до естественного
«схватывания» примерно 28-30 дней, а раствор плиточного клея (плиточной мастики)
до высыхания – согласно рекомендациям производителя (примерно 7 дней).
В противном случае стяжка даст трещины, возникнет неравномерный нагрев пола и перегрев
кабеля нагревательного мата из-за образования воздушных карманов. Это может привести
также к обрыву кабеля нагревательного мата.
5. Правила и условия безопасной эксплуатации (использования)
Включение нагревательной системы «Нагревательный мат» производится через 28 дней
