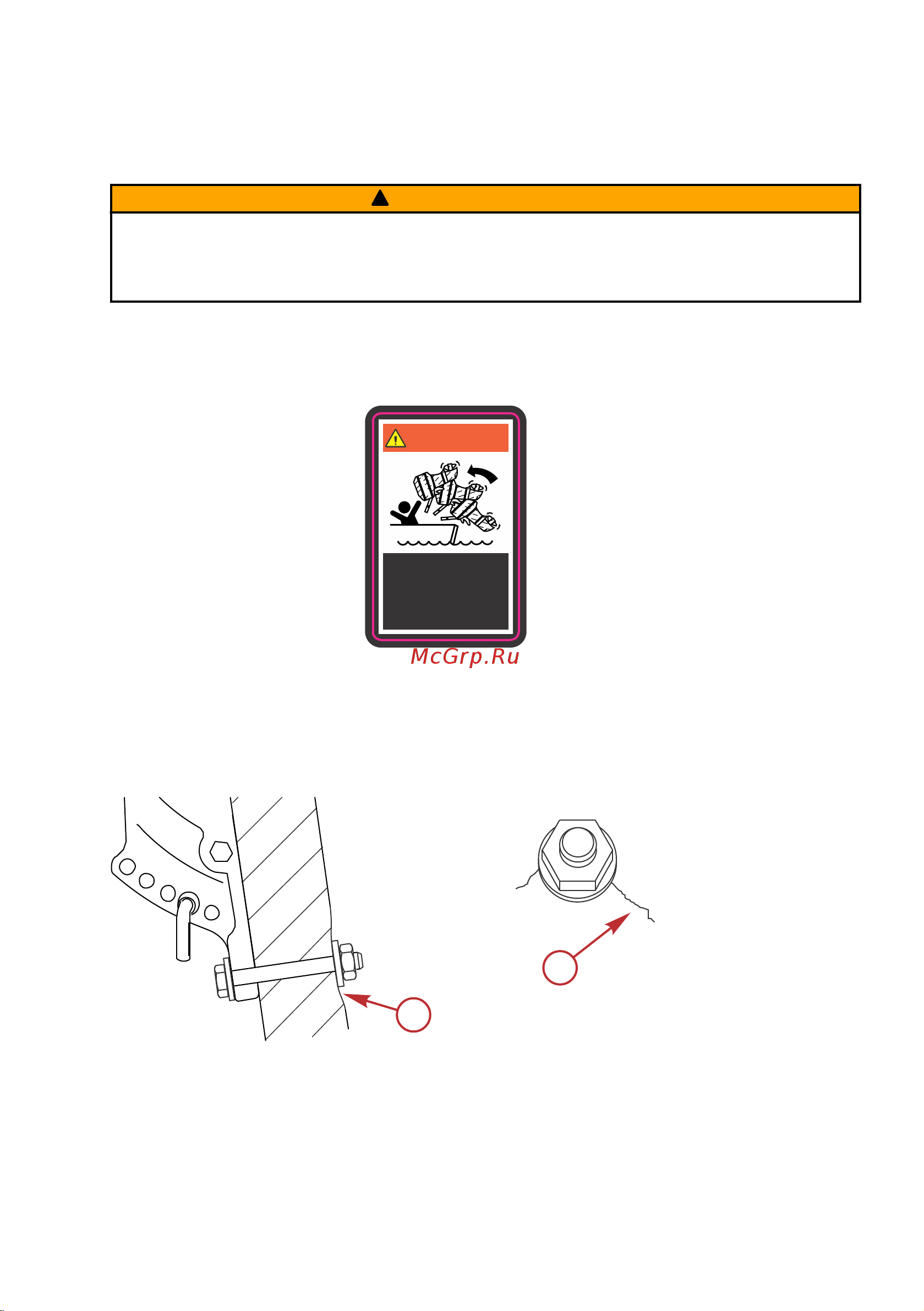

УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ НА ТРАНЕЦ (С УСИЛИТЕЛЕМ
ДИФФЕРЕНТА И С ГАЗОВЫМ УСИЛЕНИЕМ НАКЛОНА)
!
ПРЕДУПРЕЖДЕНИЕ
Неправильное крепление подвесного двигателя может привести к отрыву двигателя от транца судна
и повлечь вред имуществу, травму или смерть водителя. Перед эксплуатацией подвесной двигатель
должен быть надлежащим образом закреплен при помощи соответствующих инструментов
крепления.
Данное изделие необходимо прикрепить к транцу с помощью соответствующих инструментов
крепления. В случае столкновения подвесного двигателя с подводным объектом инструменты
крепления предотвратят отрывание двигателя от транца. Ярлык на поворотном кронштейне содержит
предупреждение монтажнику о потенциальной опасности.
Avoid serious injury
or death. Secure
engine to transom
with bolts.
WARNING
37-896853-007
52375
ВАЖНАЯ ИНФОРМАЦИЯ: Определите прочность транца лодки. Монтажные болты и контргайки
подвесного двигателя должны быть способны выдерживать крутящий момент 75 Нм (55 фунто-футов)
без деформаций и без растрескивания транца. Если транец лодки деформируется или
растрескивается при таком крутящем моменте, то конструкция транца не может считаться
подходящей. В таком случае следует усилить транец лодки или увеличить площадь, воспринимающую
нагрузку.
a -
Деформация транца под воздействием крутящего момента болта
b - Растрескивание транца под воздействием крутящего момента болта
18961
a
b
УСТАНОВКА ДВИГАТЕЛЯ
rus 93
