Mercury F 25 EL EFI [51/120] Характеристики и элементы управления
![Mercury F 25 EL EFI [51/120] Характеристики и элементы управления](/views2/1845394/page51/bg33.png)
Расположите пассажиров и груз в судне так, чтобы равномерно распределить вес.

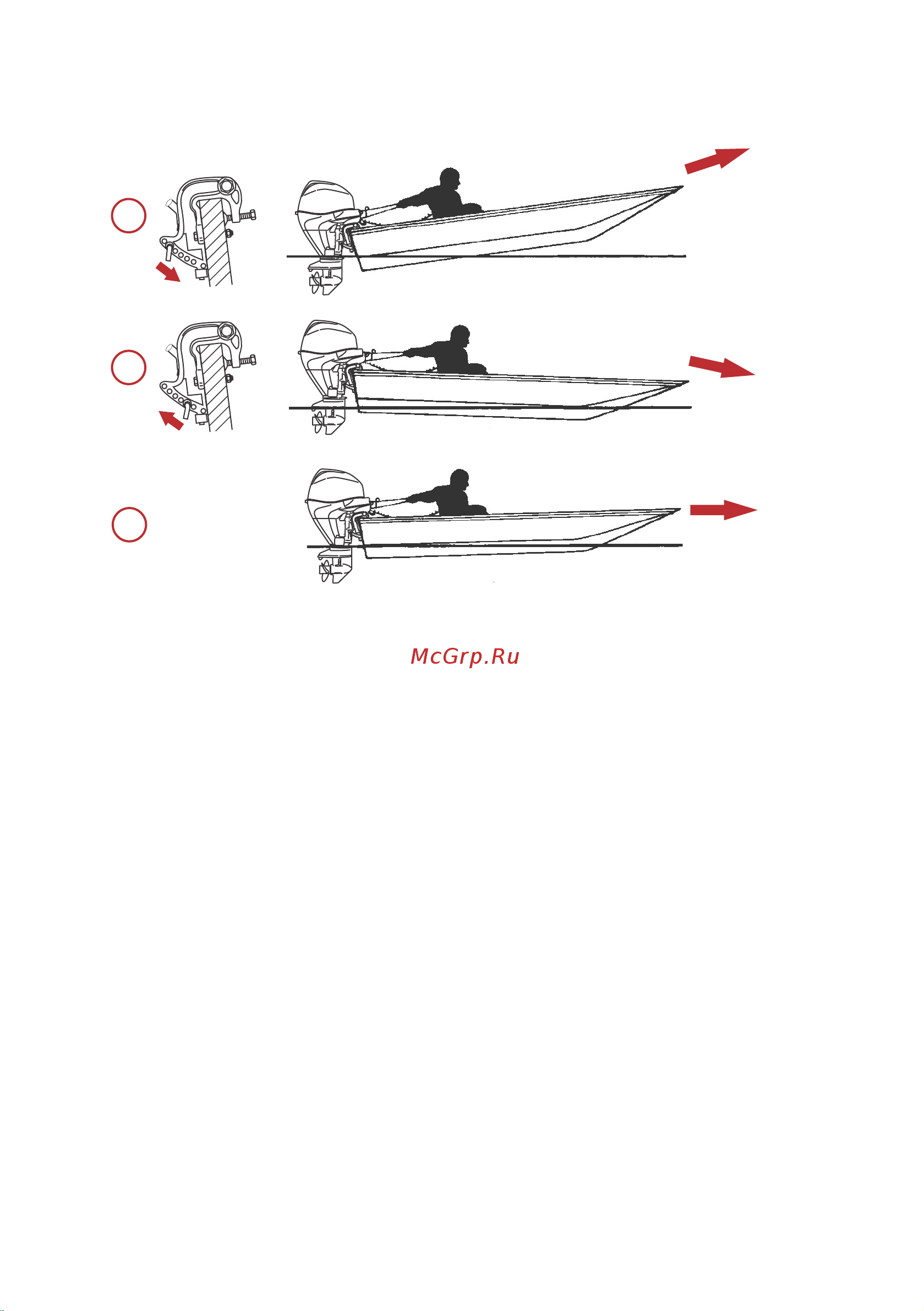

a - Слишком большой угол (корма опущена – нос поднят)
b - Недостаточный угол (корма поднята – нос опущен)
c - Угол отрегулирован правильно (нос слегка приподнят)
При регулировании рабочего угла подвесного двигателя учтите следующие положения.
Установка подвесного двигателя близко к транцу лодки может:
• Понизить нос.
• Привести к более быстрому глиссированию, особенно при большой загруженности или тяжелой
корме судна.
• В целом улучшить плавание в неспокойной воде.
• Увеличьте крутящий момент на руле или тяните вправо (с нормальным гребным винтом
правостороннего вращения).
• На некоторых судах при слишком большой дифферентовке вниз – понизить нос до такой
степени, что судно начнет рассекать носом воду при глиссировании. Это может привести к
неожиданному повороту в любом направлении, называемому кренением на носовую часть или
избыточной поворачиваемостью, при попытке поворота или при наезде на сильную волну.
Установка подвесного двигателя далеко от транца лодки может:
• Поднять нос из воды.
• В целом увеличить максимальную скорость.
• Увеличить просвет над подводными предметами или мелким дном.
• Увеличить крутящий момент на руле или тянуть влево при нормальной высоте установки
двигателя (с нормальным гребным винтом правостороннего вращения).
• При слишком большом дифференте – заставить судно «дельфинировать» (подпрыгивать) или
вызвать вентилирование гребного винта.
a
b
c
15927
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
rus 41
