ТОПЛИВНЫЕ БАКИ
Переносной топливный бак
Выберите подходящее место на судне в пределах ограничений на длину топливной линии двигателя и
закрепите бак в нужном месте.
Постоянный топливный бак
Постоянные топливные баки должны устанавливаться в соответствии с промышленными и
федеральными нормами по безопасности, которые включают рекомендации, применимые к
заземлению, противосифонной защите, вентиляции и т. д.
Монтаж тросов управления
УСТАНОВКА ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Подсоедините кабели к системе дистанционного управления, следуя инструкциям, прилагаемым к
системе дистанционного управления.
1. Переместите рукоятку дистанционного управления из нейтрального положения на переднюю
передачу и двигайте рукоятку до положения полного хода.
ПРИМЕЧАНИЕ: Трос дроссельной заслонки – это второй трос, который нужно передвинуть при
перемещении блока управления из нейтрального положения.
2. Установите трос дроссельной заслонки на рычаг управления дроссельной заслонкой. Закрепите
с помощью шайбы и фиксатора шплинта.

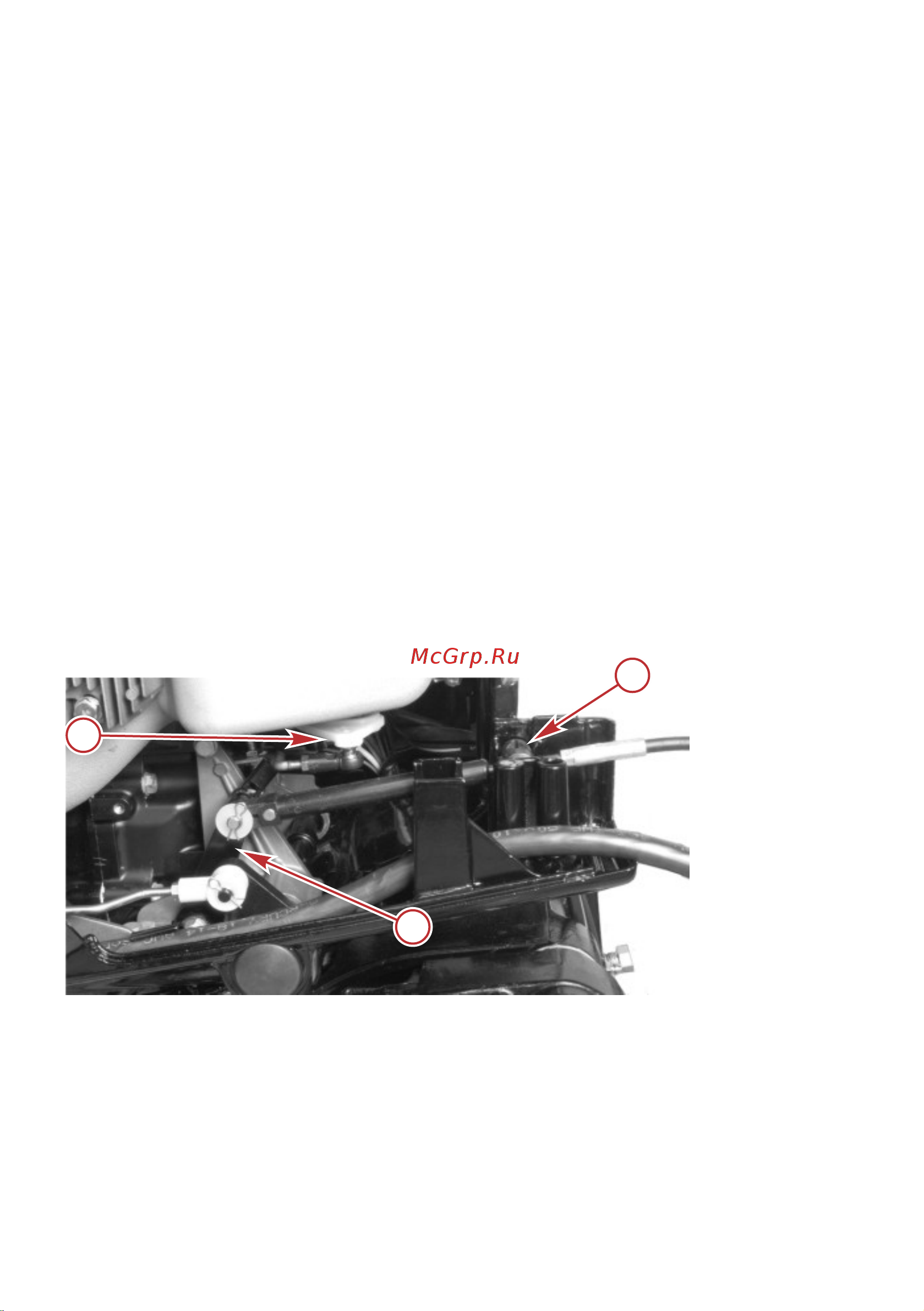

3. Отрегулируйте камеру троса дроссельной заслонки так, что если камера установлена на опору
камеры троса дроссельной заслонки, то не ощущается никакого зазора при легком
надавливании пальцем на кулачок дроссельной заслонки.
a - Кулачок дроссельной заслонки (не ощущается никакого зазора при легком надавливании)
b - Опоры цилиндра троса дроссельной заслонки
c - Рычаг управления дроссельной заслонкой
4. Медленно верните рукоятку дистанционного управления в нейтральное положение.
5. Осмотрите ролик кулачка и убедитесь в том, что он не задевает кулачок.
a
b
10136
c
УСТАНОВКА ДВИГАТЕЛЯ
104 rus
