Mercury F 10 EL EFI [114/126] Установка двигателя
![Mercury F 10 EL EFI [114/126] Установка двигателя](/views2/1845382/page114/bg72.png)

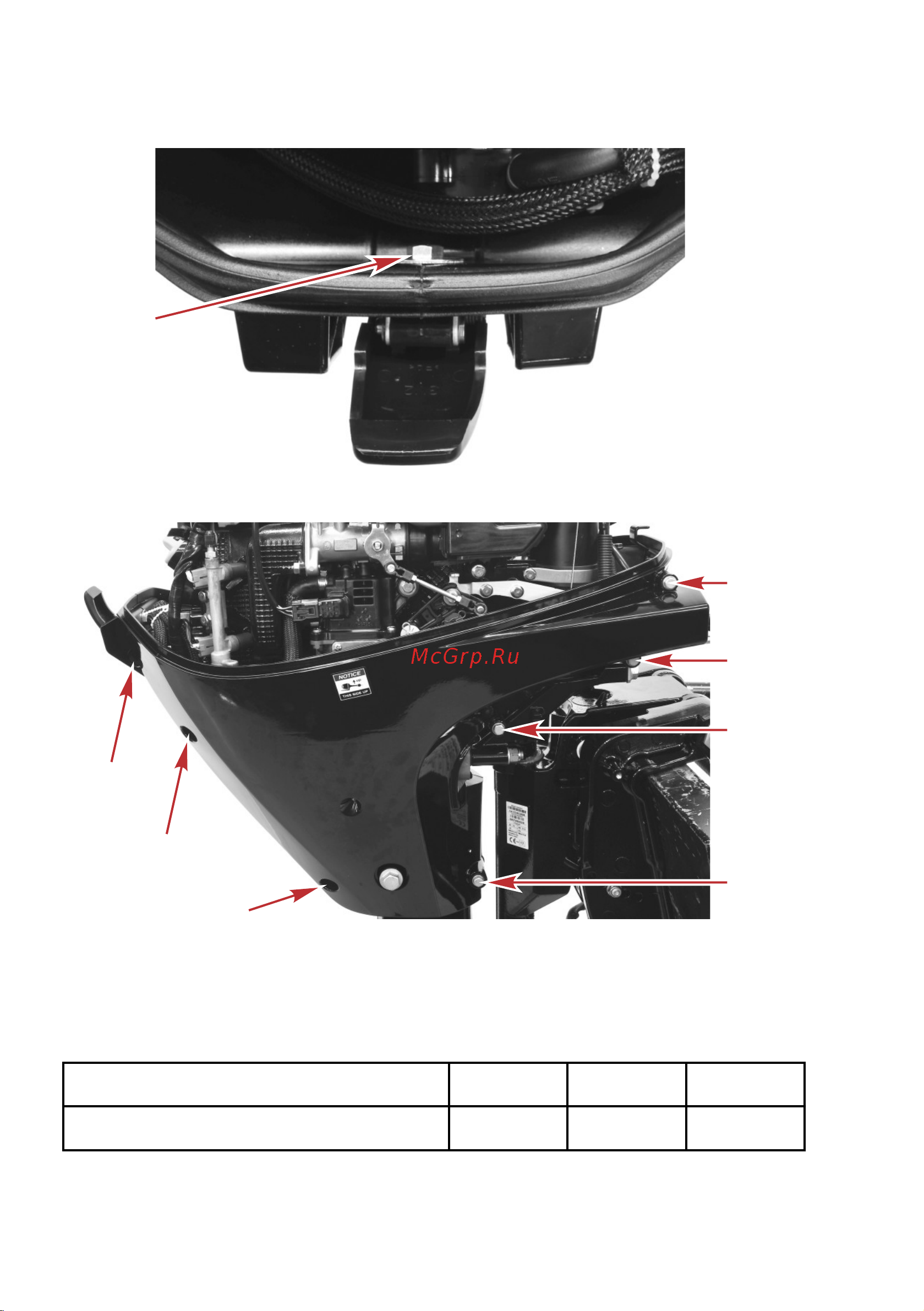

3. Ослабьте, но не снимайте винт крепления защелки кожуха к крышке корпуса ведущего вала.
63041
4. Ослабьте семь винтов крепления правой крышки ведущего вала и снимите крышку.
63039
Установка
Установите правую крышку после установки тросов переключения передач и дроссельной заслонки.
1. Расположите правую крышку на ведущий вал и закрепите ее семью винтами.
2. Затяните семь винтов справа и винт защелки кожуха с указанным моментом затяжки.
Описание Нм
фунто-
дюймы
фунто-футы
Крышка корпуса ведущего вала и винты защелки
кожуха (11)
6 53 –
3. Установите уплотнение кожуха.
4. Установите верхний кожух и зафиксируйте его с помощью защелки.
УСТАНОВКА ДВИГАТЕЛЯ
104 rus
