![Mercury F 115 XL Pro XS CT [110/131] Сверление монтажных отверстий для подвесного двигателя](/img/pdf.png)
Mercury F 115 XL Pro XS CT [110/131] Сверление монтажных отверстий для подвесного двигателя
![Mercury F 115 XL Pro XS CT [110/131] Сверление монтажных отверстий для подвесного двигателя](/views2/1845396/page110/bg6e.png)
• Уменьшение момента поворота
• Увеличение максимальной скорости
• Увеличение стабильности катера
• Приводит к тому, что гребной винт оказывается над водой во время глиссирования
Сверление монтажных отверстий для подвесного двигателя
ВАЖНАЯ ИНФОРМАЦИЯ: Перед сверлением любых монтажных отверстий внимательно прочтите
раздел Определение рекомендуемой высоты установки подвесного двигателя , после чего установите
подвесной двигатель на ближайшую рекомендованную высоту установки.

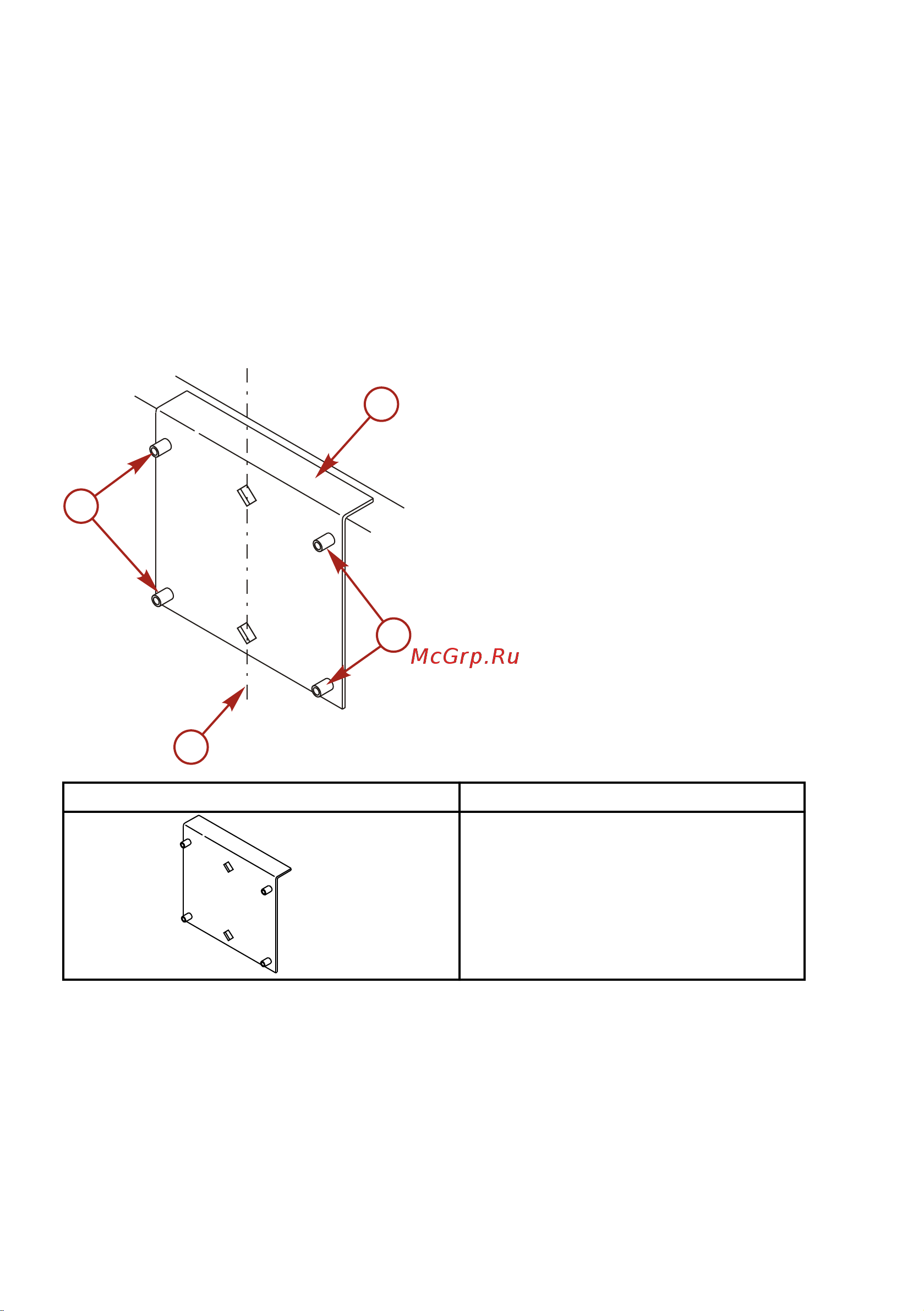

1. Отметьте четыре установочных отверстия на транце, используя инструмент для сверления
транца.
a - Просверлите направляющие отверстия
b - Инструмент для сверления транца
c - Центральная линия транца
Инструмент для сверления транца 91-98234A2
5489
Помогает в установке двигателя, работая в
качестве шаблона для монтажных отверстий
двигателя.
2757
a
a
b
c
УСТАНОВКА ЗАБОРТНОГО ДВИГАТЕЛЯ
100 rus
