Mercury 40 MH [103/131] Установка
![Mercury 40 EO TMC [103/131] Установка](/views2/1845393/page103/bg67.png)
Элементы крепления подвесного двигателя к транцу – прилагаются к подвесному двигателю
Номер детали Наименование детали Описание
826711-17 Стопорная гайка с нейлоновой вставкой ½-20
28421 Плоская шайба Диаметр 1,5 дюйма
54012 Плоская шайба Диаметр 0,875 дюйма
Имеющиеся монтажные болты подвесного двигателя
Номер детали Описание
67755005 Длина ½-20 х 2,50 дюйма (резьба 1,25 дюйма)
67755006 Длина ½-20 х 3,50 дюйма (резьба 1,25 дюйма)
814259 Длина ½-20 х 4,00 дюйма (резьба 2,25 дюйма)
67755-1 Длина ½-20 х 4,50 дюйма (резьба 2,25 дюйма)
8M0033366 Длина ½-20 х 5,00 дюйма (резьба 3,25 дюйма)
67755-003 Длина ½-20 х 5,50 дюйма (резьба 3,25 дюйма)
67755-2 Длина ½-20 х 6,50 дюйма (резьба 2,75 дюйма)
8M0028080 Длина ½-20 х 7,50 дюйма (резьба 2,75 дюйма)
8M0032860 Длина ½-20 х 8,00 дюйма (резьба 2,75 дюйма)
ПРОВЕРКА КОНСТРУКЦИИ ТРАНЦА ЛОДКИ
ВАЖНАЯ ИНФОРМАЦИЯ: Определите прочность транца лодки. Монтажные болты и контргайки
подвесного двигателя должны быть способны выдерживать крутящий момент 75 Нм (55 фунто-футов)
без деформаций и без растрескивания транца. Если транец лодки деформируется или
растрескивается при таком крутящем моменте, то конструкция транца не может считаться
подходящей. В таком случае следует усилить транец лодки или увеличить площадь, воспринимающую
нагрузку.

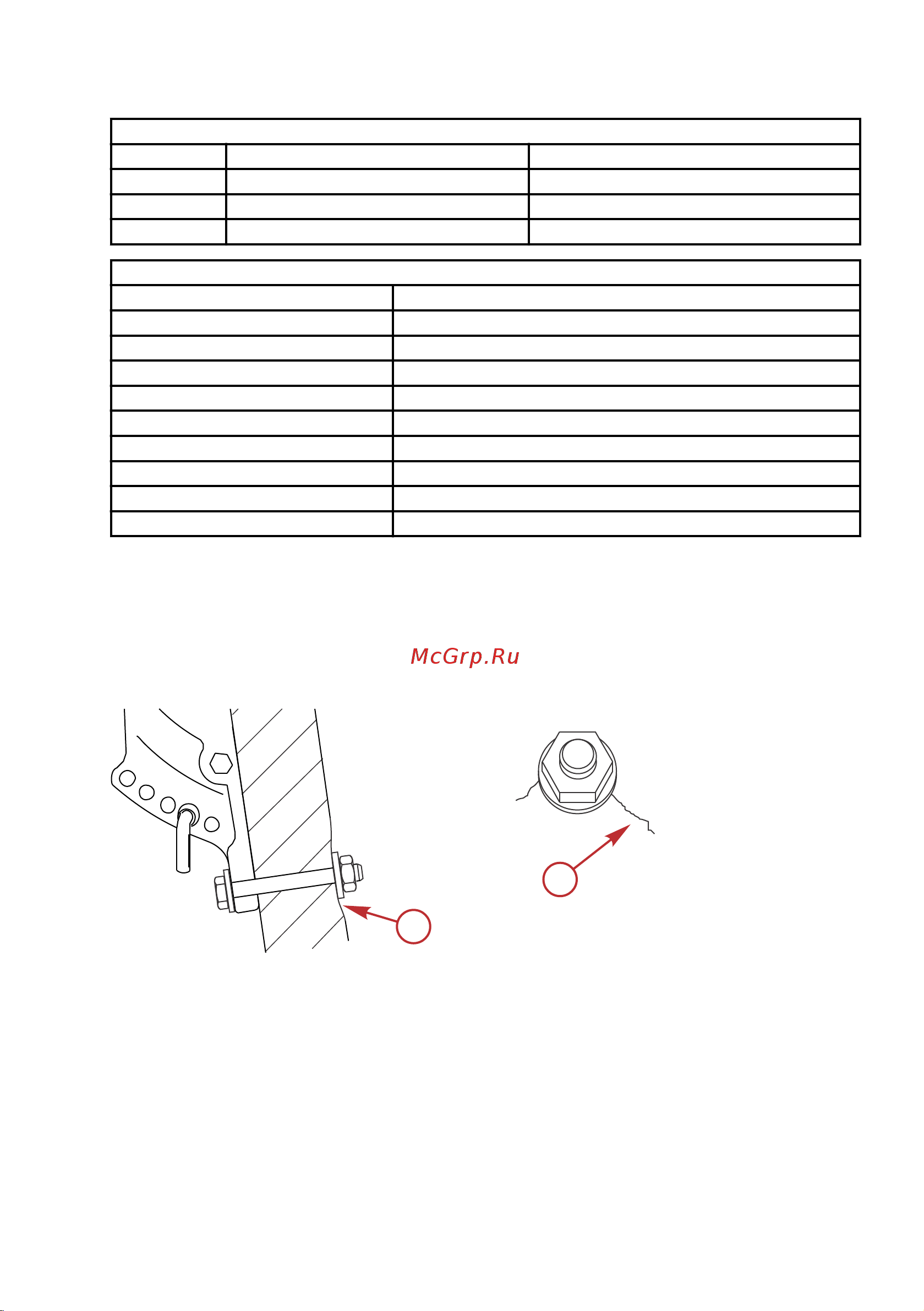

a -
Деформация транца под воздействием крутящего момента болта
b - Растрескивание транца под воздействием крутящего момента болта
18961
a
b
УСТАНОВКА
rus 93
