Mercury 40 MH [51/131] Регулировка наклона
![Mercury 40 MH [51/131] Регулировка наклона](/views2/1845393/page51/bg33.png)

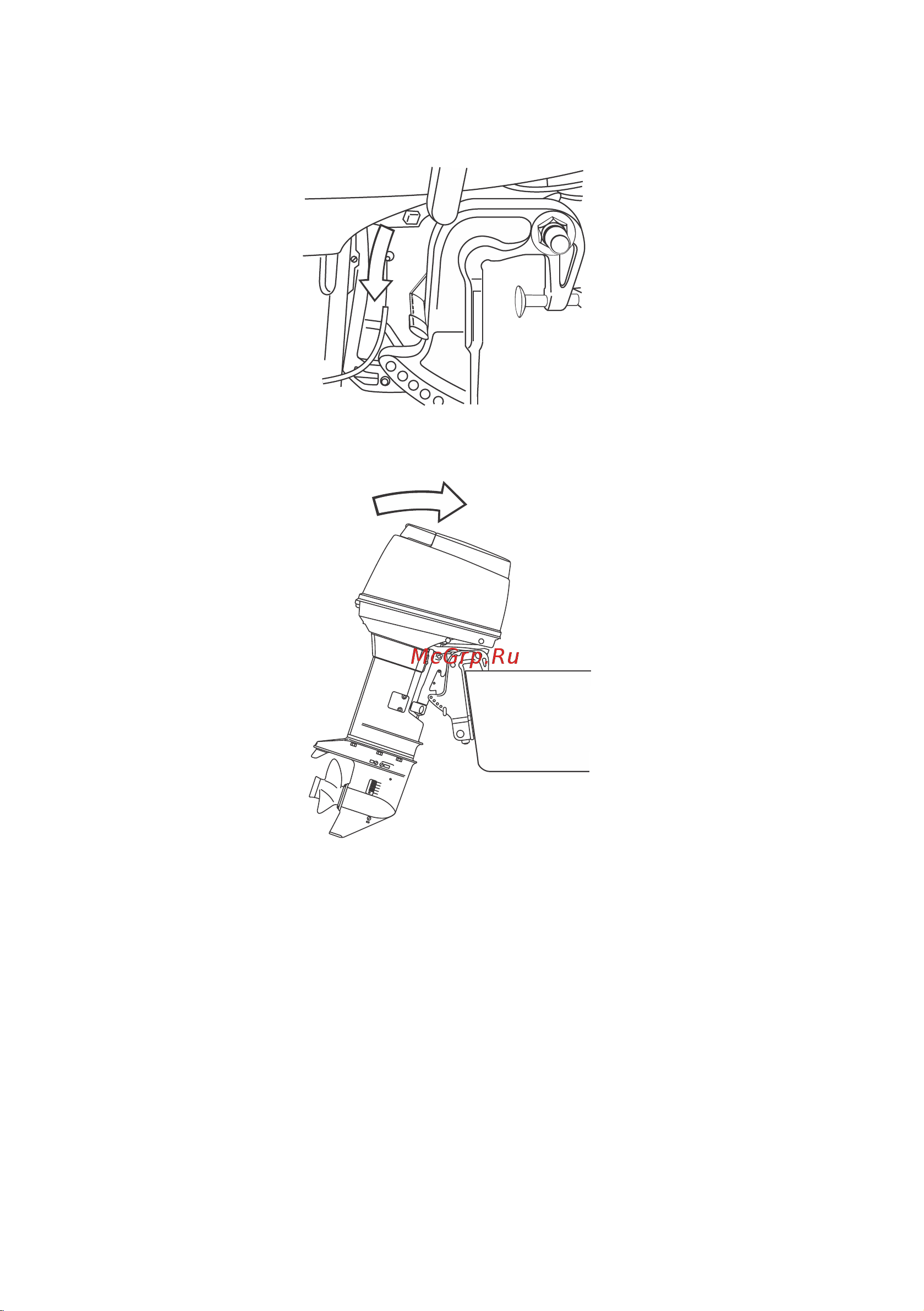

1. Поверните находящийся на правом борту рычаг блокировки подвесного двигателя при
включенной реверсивной передаче вниз, в положение "Release".
38366
2. Наклоните двигатель приблизительно на 45° и опустите его. Двигатель будет переведен в
положение плавания на мелководье.
38367
3. Снятие блокировки двигателя в положении плавания на мелководье.
a. Поверните рычаг блокировки подвесного двигателя при включенной реверсивной передаче
вверх, в положение блокировки.
b. Слегка приподнимите двигатель и отпустите его. Положение двигателя для плавания на
мелководье отменено.
c. Двигатель переведен из положения плавания на мелководье и заблокирован в стандартном
рабочем положении.
EHPTO, EPTO
Наклоните двигатель с помощью системы гидронаклона и гидрооткидывания.
Регулировка наклона
Наклон двигателя может регулироваться в соответствии с углом наклона транца и загрузкой лодки. На
крейсерской скорости антикавитационная плита должна быть параллельна поверхности воды.
Ниже приведены указания по настройке оптимального угла наклона двигателя лодки. Правильная
регулировка позволяет добиться устойчивого движения лодки, оптимального режима работы и сводит
к минимуму управляющее усилие.
ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
rus 41
