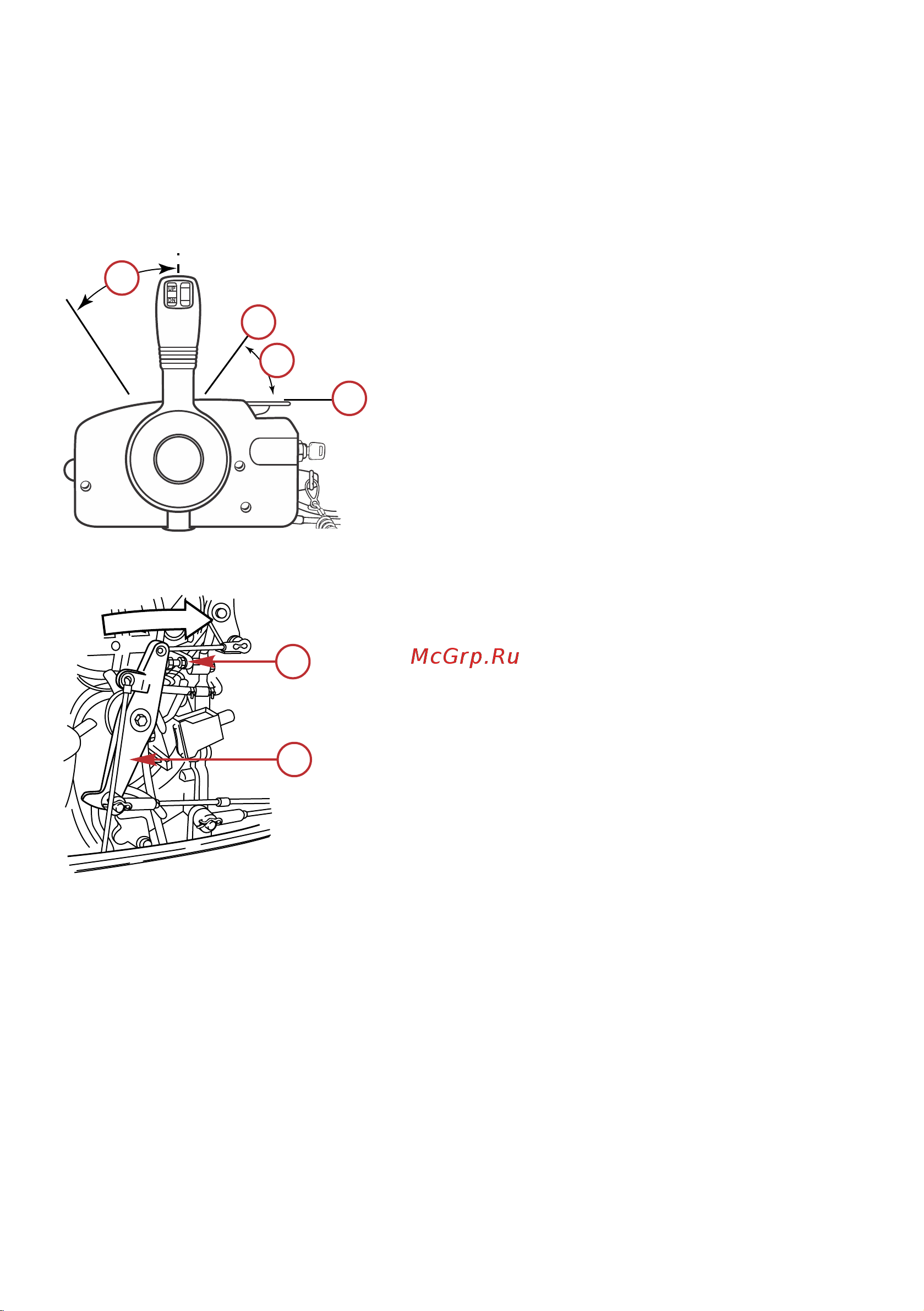

• Проверьте правильность подключения кабелей дистанционного управления, тросов
воздушной заслонки и переключения передач. Сдвиньте рычаг блока дистанционного
управления в положение "Вперед" (F) до первого срабатывания передачи (приблизительно
на 32°). При изменении положения рычага в первую очередь сдвигается трос переключения
передач. При подключенных тросах убедитесь, что рычаг переключения передач находится
в положении "Нейтраль" (N), а заслонка прогрева двигателя на нейтрали полностью
закрыта.
a - Приблизительно 32°
b - Полностью открыто
c - Рычаг заслонки прогрева двигателя на не‐
йтральной передаче
d - Полностью открыто
6. Чтобы клапан дроссельной заслонки полностью закрывался, его ограничителя должна касаться
тяга на двигателе.
a - Ограничитель (при полностью закрытой дроссельной за‐
слонке)
b - Тяга
38312
a
b
c
d
38313
a
b
УСТАНОВКА
104 rus
