3. УСТАНОВКА МОТОРА НА ЛОДКУ
!!
Большинство лодок имеет ограничения по мощности устанавливаемого
на них мотора, что указывается на сертификационной табличке. Не
ставьте на лодку мотор мощнее указанного предела. В сомнительных
случаях обращайтесь к дилеру.
Не заводите мотор до его надежной установки на лодке в соответствии с
нижеприведенными указаниями.
3-1 Установка
(1) Расположить … выше линии киля

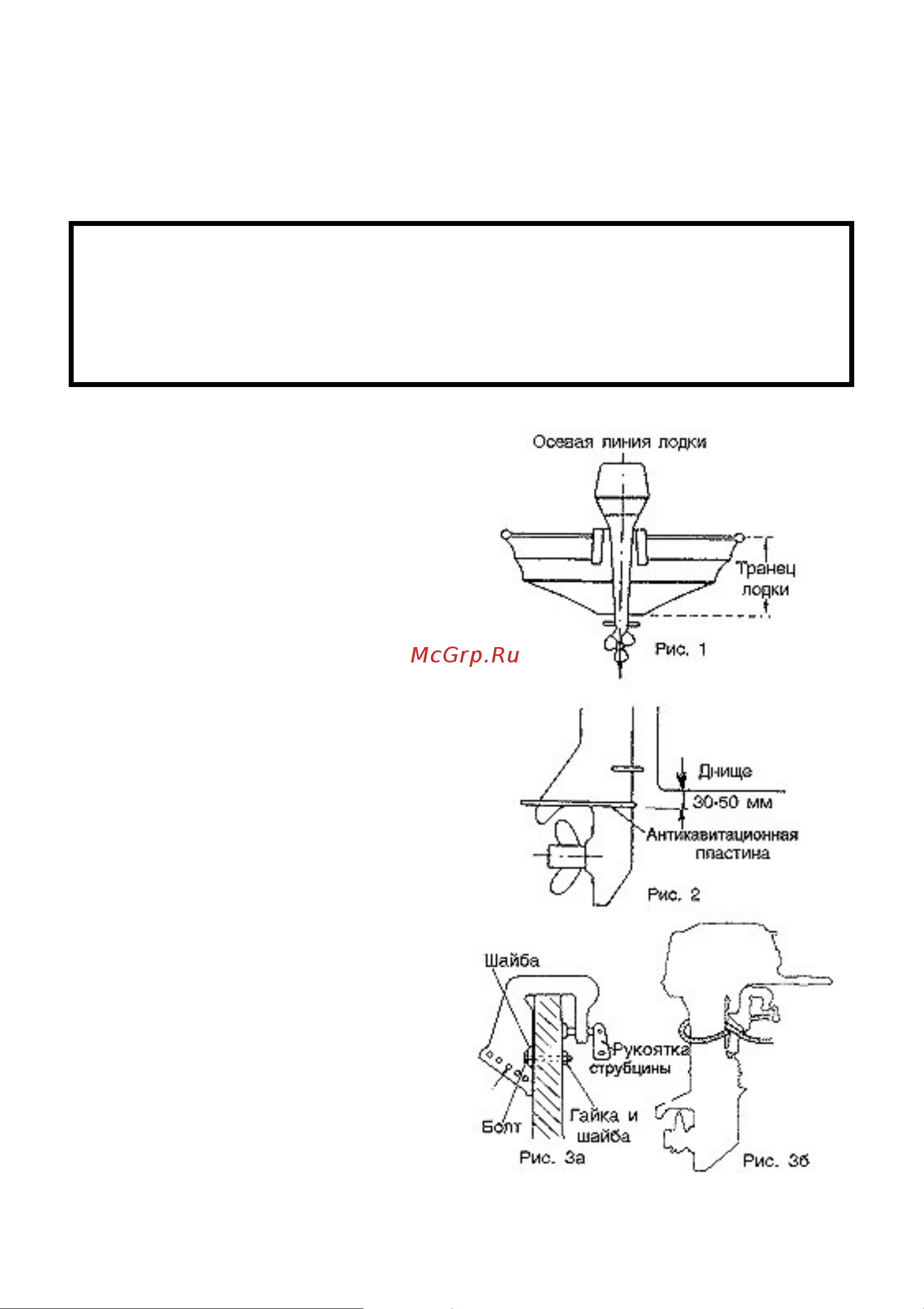

• Расположить навесной мотор
точно посередине кормы (рис. 1).
• Расстояние между двумя моторами
должно быть примерно 58 см.
(2) Выравнивание транца
Антивентиляционная пластина за
бортом должна быть под
поверхностью воды при движении
лодки на полном газу (рис. 2).
Если это условие невозможно
выполнить из-за формы днища лодки,
обратитесь за помощью к дилеру.
(3) Прикрепить мотор к лодке,
затянуть зажимные винты, а также
болты (рис. 3а).
Для страховки привязать мотор
веревкой к лодке (рис. 3б).
