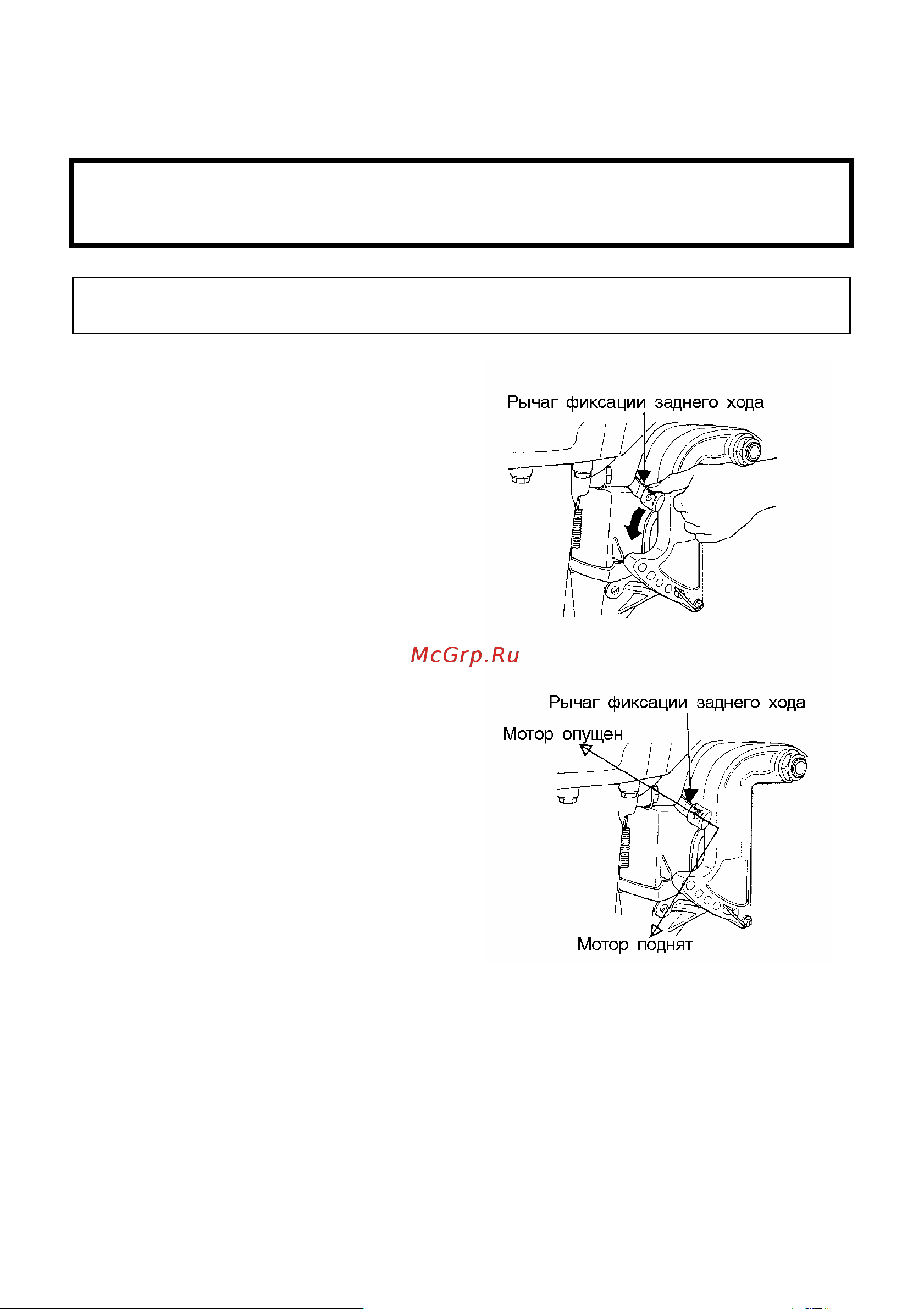

5-6 Поднятие и опускание мотора
!!
При поднятии и опускании мотора рука не должна попадать между
кормовой скобой и вертлюжной скобой.
Опускать мотор медленно.
Примечание:
Перед поднятием мотор заглушить.
(1) Поднятие
Опустить до упора рычаг фиксации
заднего хода и поднимать мотор вверх
до фиксации.
(2) Опускание
Поднять до упора рычаг фиксации
заднего хода, слегка поднять мотор и
отпустить.
