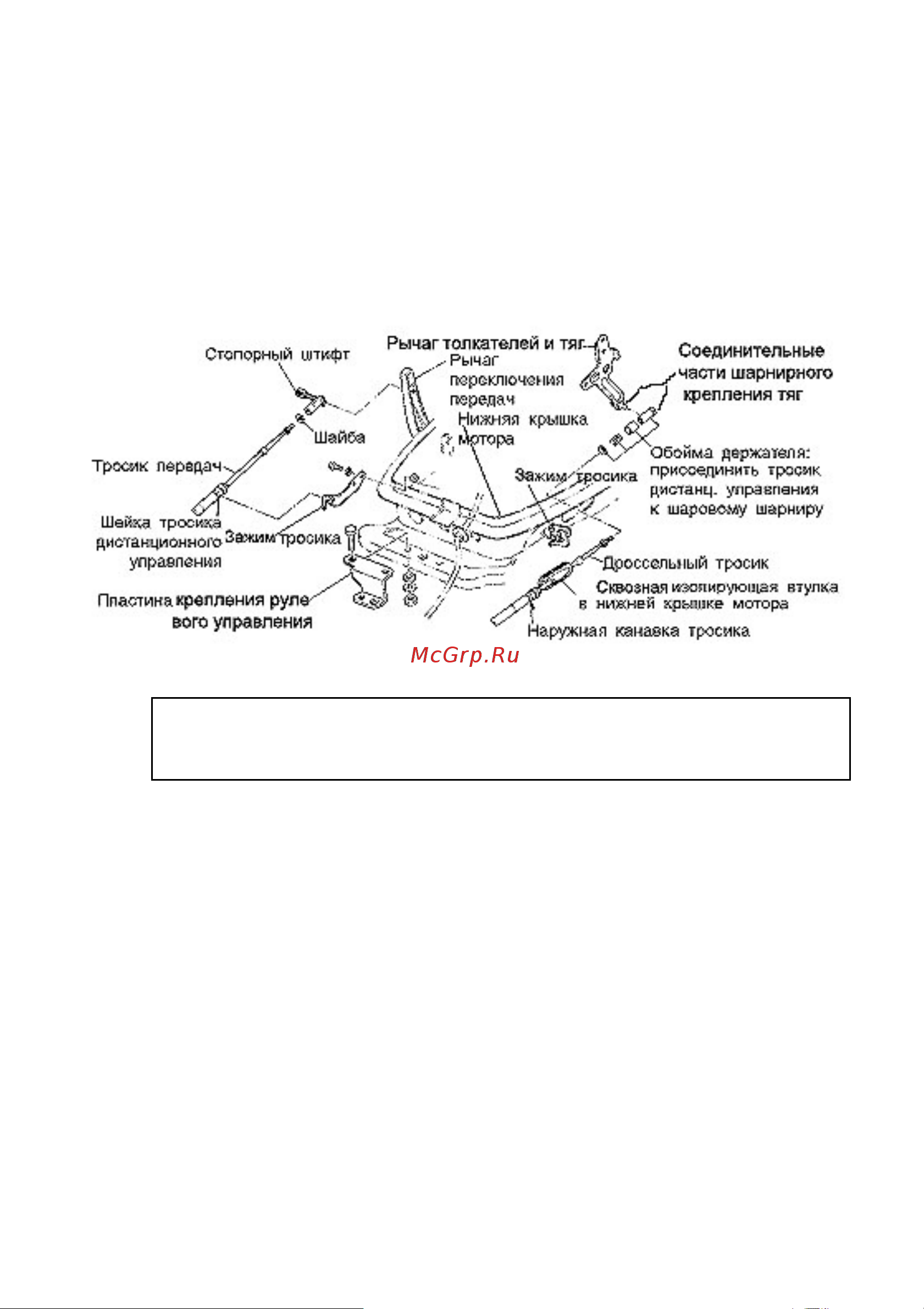

2. Присоединение кабеля дистанционного управления к мотору
• Для троса газа управления
Продеть трос газа в скобу и присоединить обойму держателя к
шаровому шарниру ручки газа.
• Для троса управления передачей
Продеть тросик передачи в скобу и вставить шплинт в
отверстие в ручке газа и повернуть на 90 градусов для
закрепления.
Примечание: Поставить ручку управления в нейтральное
положение, а ручку подсоса на нейтрали - в
положение полного закрытия.
